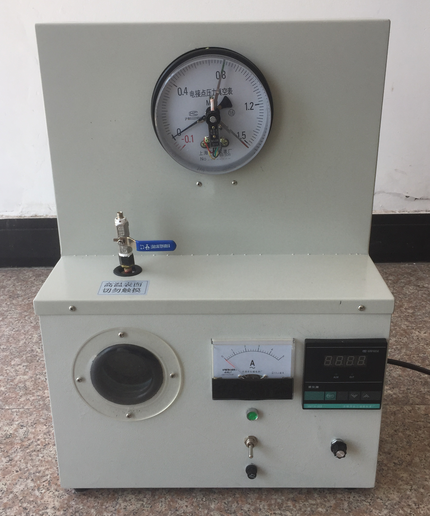

KH-RG18 饱和蒸汽P-T关系实验仪
一、主要用途：
测试一系列对应于饱和水液面压力下的饱和蒸汽温度，绘制出关系曲线，可直观地观察到相应压力下和温度下的沸腾现象。
二、主要技术参数：
1、外形尺寸：500*400*1400mm
2、工作电压：220V 功率：600W
3、最大压力：≧1Mpa
4、蒸发器：紫铜管、厚度3mm
5、配有专用工具，可在阀门处直接加水。
三、配置及技术参数：
|
序号
|
主机（部件、配件等）名称
|
型号、规格
|
数量
|
|
1
|
高压电蒸汽发生器
|
最大压力：1MPa
蒸发器材质：紫铜管
蒸发器壁厚：3mm
安全要求：自动断电自动泄压等安全措施
|
1只
|
|
2
|
高低压控制压力表
|
高低压控制压力表1套，量程0～1.5MPa
|
1只
|
|
3
|
温度传感器
|
K型热电偶，可数显
|
1套
|
|
4
|
玻璃视窗
|
钢化玻璃视窗
|
2只
|
|
5
|
电流表
|
量程：0～5A
|
1只
|
|
6
|
温度控制仪
|
测量误差：±0.5%F·S±1B， 附加冷端补偿误差≤±2℃；
|
1套
|
|
7
|
加热器功率器
|
可控硅
|
1套
|
|
8
|
排气阀
|
316不锈钢排气阀
|
1只
|
|
9
|
实验台
|
*材质：不锈钢304
*移动性：底部装有脚轮、可移动
*长度0.5m
宽度0.4m
|
1台
|
