化工原理实验装置之流化床干燥实验

实验名称:流化床干燥实验

实验目的:

1.掌握史物料连续流化干燥的方法。

2.掌握干燥操作中物料衡算、热量衡算和体积对流传热系数(αv)的估算方法。

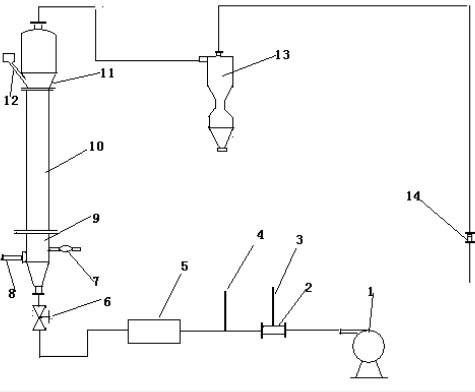

实验装置:流化床干燥实验装置流程示意图

流化床干燥实验装置流程示意图

四、注意事项 :

1.注意玻璃表面要保持干净,防止玻璃破损。

2.要清楚记录数据,掌握快速水分测定仪的使用方法,会正确测取固料进、出料。

3.实验进行中风机旁路阀门不能全关,实验前后放空阀应全部开启,实验进行中要全部关闭。

4.加料直流电极电压不可超过5V.

5.节约使用硅胶,严格控制加水量不易过大,小于0.5毫米粒径的硅胶也可用来做为被干燥物料,但是,粒径过小干燥过程中旋风分离器不易将细粉粒分离干净而容易被空气带出。

6.本实验设备中管路未做严格豹纹,目的是便于流化床内干燥全过程,所以热损失比较大。

五、KH-GZ/LHC流化床干燥实验装置特点

1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

3、装置布局合理,干燥箱、管道采用不锈钢制作,干燥室入口装有气流均布板。

4、用床层压差来指示湿物料的失水量,避免了在干燥过程中需不断取样分析所带来的麻烦。

5、干燥塔为不锈钢和优质耐高温玻璃装配合成,可直接观察实验现象,空气的流量由调节阀和旁路放空阀联合调节。

6、固体物料采用间歇操作方式,由干燥器顶部加入,试验完毕在流化状态下由下部卸料口流出。

7、装置设计可360度观察,实现全方位教学与实验。

六、KH-GZ/LHC流化床干燥实验装置功能

1、了解流化床干燥装置的结构、流程及操作方法。

2、学习测定物料在恒定干燥条件下干燥特性的实验方法,研究干燥条件对干燥过程特性的影响。

3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

设计参数

操作压力:常压操作、操作温度:50~80℃。

空气流量: 0~70m3/h。

湿物料量:500~1000g。

公用设施

电:电压AC220V,功率3.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

气:空气来自风机,经加热器加热进入流化干燥器(自带气源)。

实验物料:绿豆(或耐水硅胶)、水、空气。

七、KH-GZ/LHC流化床干燥实验装置主要设备

玻璃流化床干燥器:Φ110×400mm,进口处设有气体均布器。

加热器:304不锈钢材质,加热功率3.0KW,空气预热器。

风机:低噪漩涡气泵,功率:750W,流量:0-90 m3/h 。

孔板流量计,孔板喉径:Φ25mm,压差传感器0~10Kpa。

干燥器床层压降由U形压差计测取。

宇电AI702M温度数字巡检仪。

宇电AI501压差数字显示仪。

宇电AI518数显温度控制仪(带手动功能)。

Pt100铂电阻温度传感器3支,分辨率0.1℃。

电器:接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜:测控、电器设备在实验架上。

304不锈钢材质框架1300×500 ×2000mm(长×宽×高),带脚轮及禁锢脚。
