局部阻力系数测定

一、实验目的

1、掌握三点法、四点法测量局部阻力系数的技能；

2、实验验证圆管突扩局部阻力系数理论公式及突缩局部阻力系数的经验公式，熟悉局部阻力系数实验法及理论分析法的步骤；

3、加深对局部阻力损失的理解。

二、实验装置

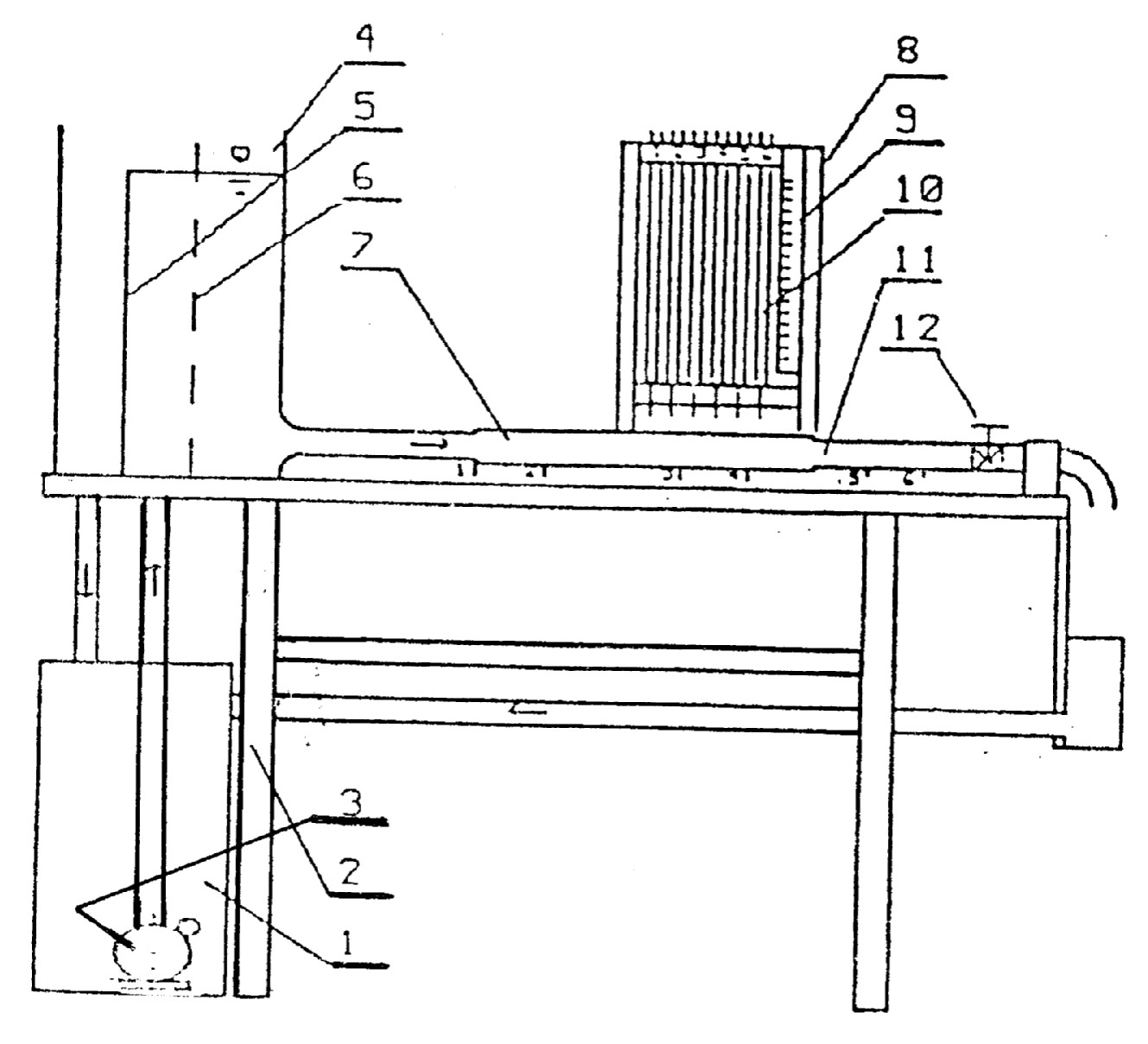

图6-1 局部阻力系数实验装置图

1—自循环供水器；2—实验台；3—泵；4—恒压水箱；5—溢流板；6—稳水孔板；7—突然扩大实验管段；8—测压计；9—滑动测量尺；10—测压管；11—突然收缩实验管段；12—实验流量调节阀

三 、实验原理

（一）突然扩大

1、实验法：三点法，取1-1和2-2两个截面

式中：由1、2测验管读出； ，Q由体积法测量；

由按流长比例换算得出：取2-2和3-3截面

     由2、3测压管读出。

（二）突然缩小

1、 实验法：四点法，取4-4和5-5两个截面，其中B为突缩点

四、实验记录







次数	体积(ml)	时间(s)	h1(cm)	h2(cm)	h3(cm)	h4(cm)	h5(cm)	h6(cm)
1
2
3
4
5
6

五 、数据处理

形式	次数	流量（cm3/s）	v1（cm/s）	v2（cm/s）	（cm）	hf1-2（cm）	hj（cm）
突然扩大	1
	2
	3
	4
	5
	6



形式	次数	流量（cm3/s）	v4（cm/s）	v5（cm/s）	（cm）	hf4-5=hf4-B+hfB-5（cm）	hj（cm）
突然缩小	1
	2
	3
	4
	5
	6

六、实验分析与讨论

1、结合实验结果，分析比较突扩与突缩在相应条件下的局部损失大小关系。

2、试说明用理论分析法和实验法建立局部阻力损失系数关系式的途径。
