一、实验目的:
1、酸性废水升流式膨胀中和过滤实验。
2、CO2及NH3吹脱实验。
3、了解滤率于酸性废水浓度,出水pH之间的关系;
4、掌握酸性废水过滤中的处理的原理与工艺
5、了解鼓风曝气吹脱去除水中游离CO2的效果。

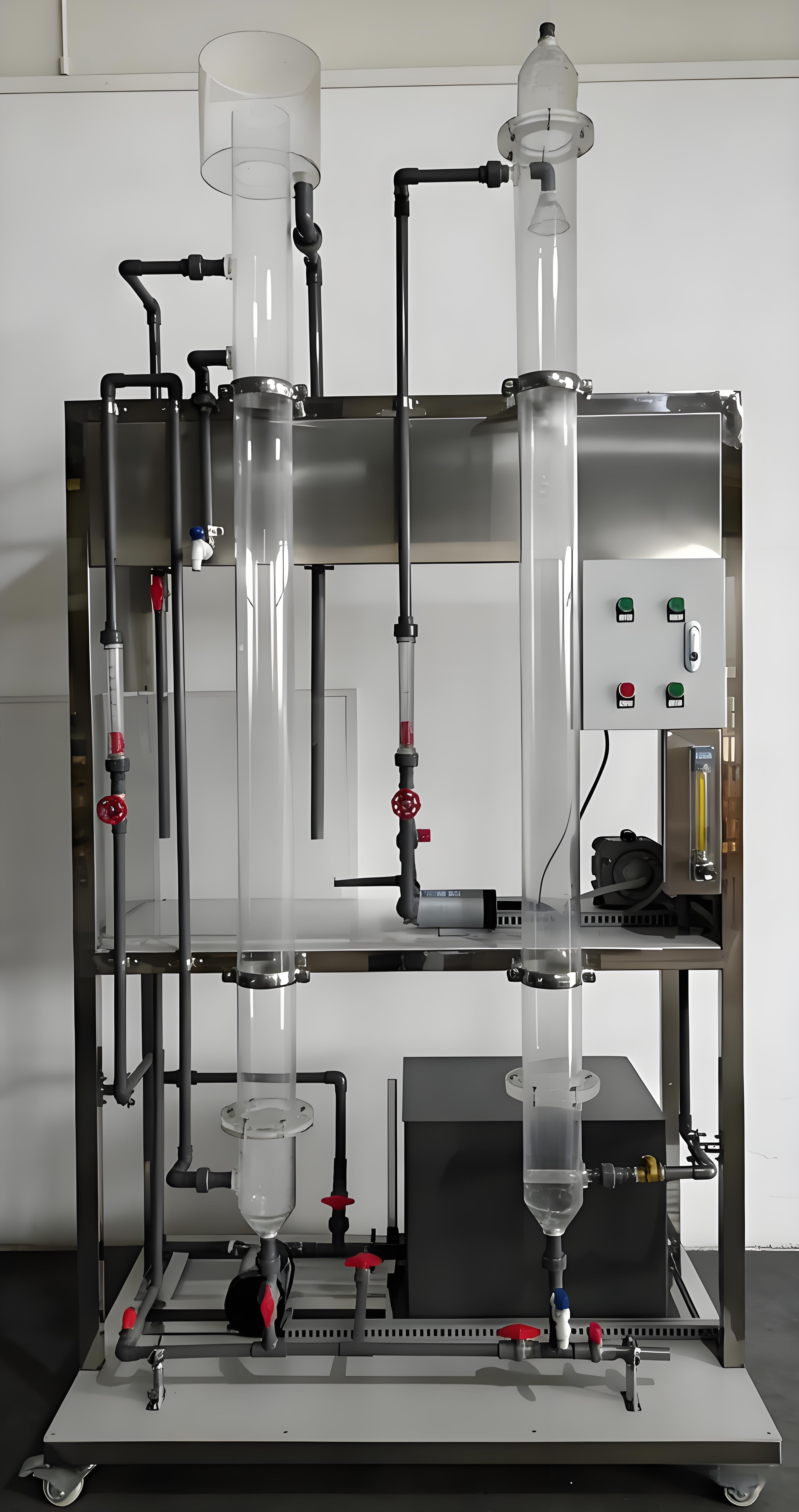

二、酸性废水中和实验装置主要配置:
中和柱、吹脱柱、空压机、泵、填料、流量计、配水池、阀门、管道、电路控制系统、不锈钢框架、控制屏。
三、技术参数:
1、环境温度:5℃~40℃,配电: 220V,1120W。
2、中和滤柱:Φ100×1600mm,有机玻璃,δ=5mm。
3、吹脱柱:Φ100×1600mm,有机玻璃,δ=5mm。
4、空压机:功率750W,排气量36 L/min,工作压力0.7MPa。
5、水泵:额定流量1m3/hr,扬程15m,功率370W。
6、流量计:液体6 0-600L/h、25-250L/h,气体0.16-1.6m3/h。
7、配水池:500×450×450mm, PVC板焊制。
8、控制屏和框架均为不锈钢,结构紧凑,外形美观,操作方便。
9、外形尺寸:1200×650×2100mm。
四、实验流程:
酸性废水流过碱性滤料时与滤料进行中和反应的方法称为过滤中和法。过滤中和法与投药中和法相比,具操作方便 费用低劳动条件好及产生沉渣少。
1、将颗粒直径为0.5~3mm的石灰石装入中和柱,装料高度0.8m左右;
2、用工业硫酸或盐酸配置成一定浓度酸性废水各组配置的浓度不同范围0.1%~0.3%之间;
3、启动水泵,将酸性废水提升到高位水箱;
4、调节流量,同时在出流管出口处用体积法测定流量,每组完成四个滤率的实验,建议滤率采用10、20、30、40m/h观察中和过程出现的现象。
五、酸性废水中和实验装置规格与配置:
序号
|
名称
|
型号(品牌)
|
数量
|
1
|
中和柱
|
有机玻璃φ150*1600mm
|
1
|
2
|
吹脱柱
|
有机玻璃φ150*1600mm
|
1
|
3
|
进水泵
|
森森
|
1
|
4
|
液体流量计
|
100-1000L/h
|
1
|
5
|
曝气风机
|
海利
|
1
|
6
|
气体流量计
|
0.25-2.5m3/h
|
1
|
7
|
曝气盘
|
φ100
|
1
|
8
|
连接管道和球阀
|
PVC
|
1
|
9
|
带移动轮子不锈钢台架
|
不锈钢
|
1
|
|
