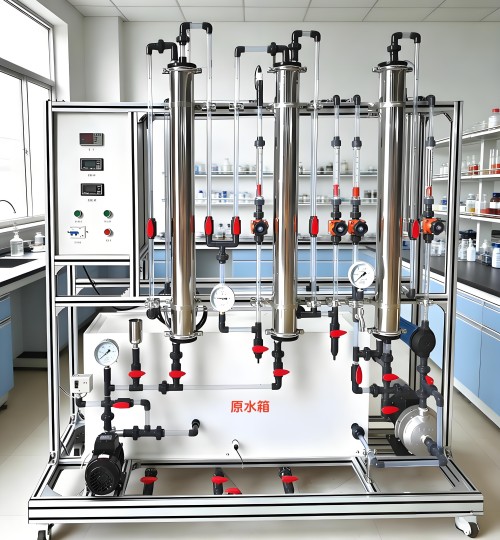

KH-HC326多功能膜分离实验装置
产品详细信息

KH-HC326多功能膜分离实验装置

一、多功能膜分离实验装置特点

1、加压动力组件采用不锈钢多级高压离心泵,具有高压力、高效率、耐腐蚀、自吸能力强等优点,压力、流量可自由调节。

2、整体结构紧凑,操作简单,运行体积小。

3、系统采用透明塑料管路及配件,承压高、耐腐蚀、且密封性好。

二、多功能膜分离实验装置功能

1、体现膜分离组件的基本结构及流程。

2、可进行超滤、微滤透、反渗纳滤透、纳滤4种膜分离工艺的系统实验;掌握4种膜的适应范围和操作方法。

3、可根据进水、浓水和净水的流量及含盐量,计算回收率、脱盐率;研究影响反渗透膜分离性能的主要因素及其影响规律。

4、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

三、多功能膜分离实验装置主要配置

出水槽、原水槽、高压泵、离心泵、预过滤器、反渗透膜组件、纳滤膜组件、超滤组件、微滤膜组件、压力表、液体流量计、压力控制器、电导率仪、管路、阀门、高品质铝合金型材框架。

水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。

电:电压AC380V,功率2.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料:自来水或聚乙二醇,外配设备:分光光度计

四、多功能膜分离实验装置技术参数

1、预过滤器:20英寸5μm粗滤器,数量2个。

2、反渗透膜组件采用采用4040型膜,膜直径:φ100mm;长度:1014mm;脱盐率:95%;最大压力:3.16MPa。采用不锈钢压力容器。

3、超滤膜组件:聚丙烯中孔纤维,孔径:0.01—0.3μm,孔隙率:50%-55%,截留分子量:5万,使用温度:44℃-73℃;最大工作压力:4Kg/cm2,出水量为60-600L/h。

4、纳滤膜组件采用4040型膜,不锈钢外壳,进水pH 值3.0—10,最高进水温度45-80℃。采用不锈钢压力容器。

5、 微滤膜组件:块状炭 + 工程塑料外壳,出水量250-2500L/H,孔径0.2μm。

6、电导率仪测量:反渗透膜进水、出口淡水、出口浓水,纳滤膜进水、出口淡水、出口浓水的浓度变化。共计6台在线电导率仪,量程0-1999μS/cm。

7、微滤膜出水流量:管式流量计,测量范围60-600L/h。

8、超滤膜淡水和浓水流量:管式流量计,测量范围25-250L/h。

9、反渗透膜淡水和浓水流量:管式流量计,测量范围16-160L/h。

10、纳滤膜淡水和浓水流量:管式流量计,测量范围16-160L/h。

11、压力:不锈钢指针防震压力表,测量范围0-0.6MPa和0-1.6MPa。

12、不锈钢多级高压离心泵:流量范围1.0-2.5 m3/h ,扬程40-102m,功率0.75KW。

13、不锈钢离心泵:流量范围0.5-3.5 m3/h,扬程16-28m,功率0.55KW。

14、原水槽:容积80L,优质PP材质,厚度8mm。

15、出水槽:容积80L,优质PP材质,厚度8mm。

16、管路:透明,壁厚≥2.0mm,透明可视材质。

17、压力开关:0~0.6MPa,低压保护,延时保护。

18、电压:380V,总功率:2.0kW。

19、正泰电器:接触器、带灯开关、漏电保护空气开关。

20、外形尺寸:2000×550×2000mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

21、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

五、测控组成

变量

检测机构

显示机构

执行机构

电导率

电导传感器

电导率显示仪

流量

转子流量计

转子流量计

手动阀控

膜分离压力

指针式压力表

压力表就地显示
