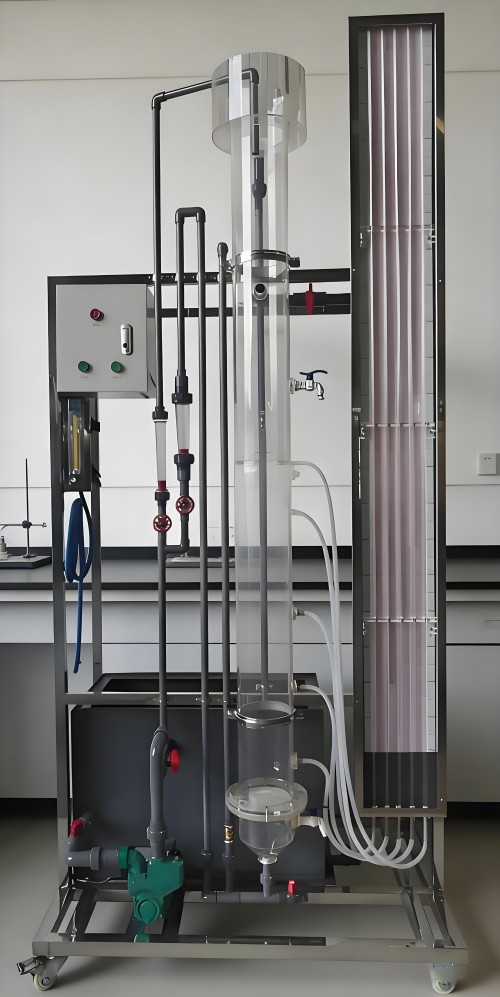

一、过滤与反冲洗实验装置特点:

1、框架为不锈钢材质，结构紧凑，外形美观，装置流程简单、操作方便.

2、设备为透明有机玻璃材质，可视性强；

3、进水流量可调节。

4、装置既可单独使用，又可与其它设备组成净水系统

5、本装置配有气水反洗系统，可有效清洁过滤柱及过滤层。

6、本装置可分层取样，通过对不同层次的水样进行检测，更直观的了解滤层高度及不同滤层对过滤效果的影响。

二、实验目的：

1、熟悉普通快滤池的过滤、反冲洗的工作过程。

2、加深对滤速、冲洗强度、滤层膨胀率、初滤水浊度的变化、冲洗强度与滤层膨胀率关系以及滤速与清洁滤层水压头损失关系的理解。

3、了解并掌握气、水反冲洗法，以及由实验确定最佳气、水反冲洗强度与反冲洗时间的方法。

4、掌握清洁滤料层过滤时水头损失的变化规律及其计算方法；

5、深化理解滤速对出水水质的影响；

6、深入理解反冲洗强度与滤料层膨胀高度间的关系，掌握反冲洗方法。

三、过滤与反冲洗实验装置主要配置：

过滤柱、测压板、空压机、水泵、搅拌装置（电机、调速器）、水箱、流量计、阀门管道、不锈钢框架、控制屏。

四、技术参数：

1、环境温度：5℃～40℃，电源220V单相，功率1200W。

2、有机玻璃滤柱：Φ150×2000mm，壁厚5mm，优质全透明有机玻璃材质，上设取样口，配优质全铜阀门，带刻度标尺，测压管：Φ10mm，数量5根。

3、空压机：功率750W，排气量36L/min，工作压力0.4-0.8MPa。

4、搅拌电机，功率60W，转速0-200r/min，对配水箱污水进行均匀搅拌。

5、水泵：额定流量1m3/h ，扬程15m，功率370W。

6、配水箱：尺寸840×400×500mm,优质PVC板。

7、流量测量与调节：转子流量计，气体流量：0.1-1m3/h，反冲洗流量：0.1-1m3/h，污水流量：25-250L/h。控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

8、外形尺寸：1000×900×2500mm，框架为可移动式设计，带脚轮及禁锢脚。

五、实验流程：

过滤实验装置主要由滤柱和测压板两部分组成，为了取得良好的过滤效果，滤料应具有一定级配。常用0.5㎜和1.2㎜之间孔径的筛子进行筛选。

1、过滤：需要过滤的水从过滤柱上部流入依次流经滤料层、承托层、配水区及集水区，从滤柱的底部流出。随着过滤时间的增加，滤层截流的杂质增加，水头损失也随之增长，其增长速度与滤速大小、滤料的颗粒、进水中悬浮物含量等有关，正确确定滤速、滤料的颗粒和厚度，具有重要的意义，可用实验方法确定。

2、反冲洗：为了保证滤后水质和过滤滤速，过滤一段时间后，需要对滤层进行反冲洗，使其恢复工作能力，反冲洗的方法有多种多样。当采用单独水冲洗方法时，随着反冲洗强度的增加，可使滤料层处于完全膨胀、流化的水态。滤料层的膨胀高度与反冲洗所需的时间、反冲洗强度及用水量都有密切的关系。
