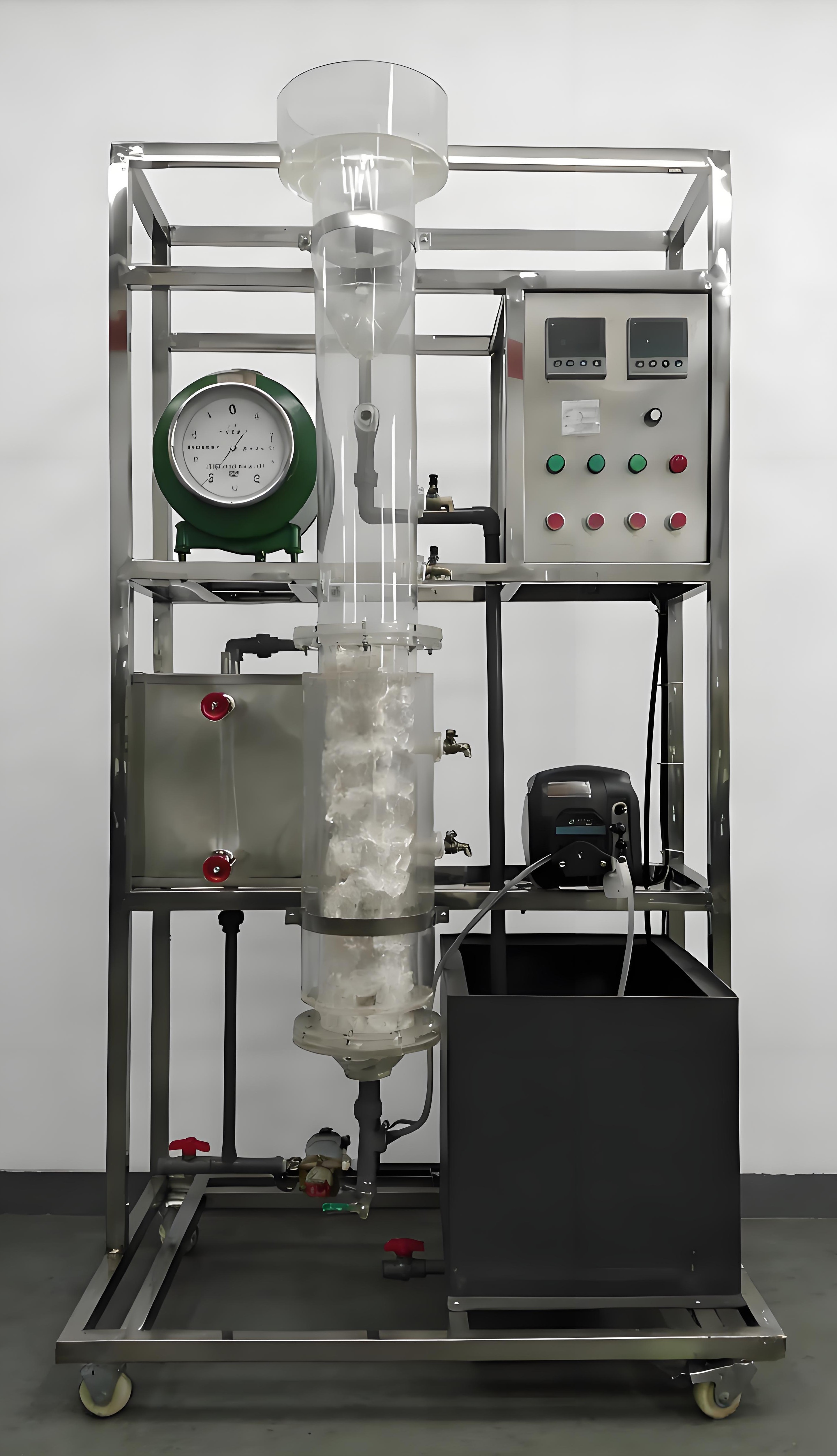

一、UASB处理高浓度有机废水实验装置特点:
1、设备布局合理、美观,结构清晰,整体感强。
2、采用恒温水浴对厌氧菌反应环境进行控温,可精确反映不同温度下,厌氧反应的净化效率。
二、实验目的:
厌氧生物处理技术不仅用于有机污泥、高浓度有机废水,而且还能够处理低浓度污水,与好氧生物处理技术相比较,厌氧生物处理具有有机物负荷高、污泥产量低、能耗低等一系列明显的优点。升流式厌氧污泥床(UASB)是厌氧生物处理的一种主要构筑物,它集厌氧生物反应与沉淀分离于一体,有机负荷和去除效率高,不需要搅拌设备。本模型是升流式厌氧污泥床的教学实验设备。通过本实验希望达到以下目的:
1、了解UASB的内部构造;
2、掌握UASB的启动方法,颗粒污泥的形成机理;
3、就某种污水进行动态试验,以确定工艺参数和处理水的水质。
4、掌握厌氧消化方法及各项指标的测定分析方法。
5、掌握污水高负荷厌氧消化连续实验方法及数据处理。
6、对不同消化工艺进行对比实验,确定有机物分解率、产气率、与投配比关系(中温常规消化)。
三、UASB处理高浓度有机废水实验装置主要配置:
UASB反应器、恒流泵、水泵、循环泵、湿式气体流量计、液体流量计、恒温水浴、温控仪、配水箱、不锈钢框架、控制屏。
四、技术参数:
1、环境温度:5℃~40℃,配电:220V单相三线制,2500W。
2、UASB反应器:尺寸Φ150×1600mm,带夹套保温、内设三相分离器,优质有机玻璃制作,便于观察实验过程。
3、湿式气体流量计,额定流量:0.5m3/h,容积:5L/rpm,精度:±1% 。
4、蠕动泵(恒流泵):流量0.1-575ml/min,进出口内径Φ6mm。
5、循环水泵:额定流量10L/min,功率90W,扬程8m。
6、水泵:额定流量15L/min,功率120W,扬程12m。
7、恒温水浴:304不锈钢,容积20L,加热功率2*1.0KW,自动控温。
8、配水箱:尺寸500×400×400mm,优质PVC材质。
9、控制屏和框架均为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。
10、外形尺寸:950×900×2000mm,框架为可移动式设计,带脚轮及禁锢脚。
五、实验流程:
UASB的构造见示意图,废水自下而上地通过污泥床。在底部有一个高浓度、高活性的污泥层,大部分的有机物在这里被转化为CH4和CO2。由于产生污泥消化气的结果,在污泥层的上部可形成一个污泥悬浮层。反应器的上部为澄清区,设有三相分离器,完成沼气、污水、污泥三相的分离。被分离的消化气体从上部导出,被分离的污泥则自动落到下部反应区。
六、UASB处理高浓度有机废水实验装置规格与配置:
序号
|
名称
|
型号(品牌)
|
数量
|
1
|
反应柱
|
有机玻璃
|
1台
|
2
|
三相分离器
|
有机玻璃
|
1个
|
3
|
原水箱
|
白色PVC
|
1个
|
4
|
清水箱
|
白色PVC
|
1台
|
5
|
热循环水箱
|
不锈钢
|
2根
|
6
|
水流量计
|
2.5-25L/H
|
1只
|
7
|
提升泵
|
森森
|
1个
|
8
|
热循环泵
|
可信电子
|
1个
|
9
|
加热器
|
1.5KW
|
1个
|
10
|
温控表
|
昌辉
|
1个
|
11
|
湿式气体流量计
|
金志业
|
2个
|
12
|
取样阀
|
黄铜
|
5只
|
13
|
可移动台架
|
不锈钢
|
1个
|
|
