一、机械振打袋式除尘实验装置特点:
1、设备设计美观大方、安全可靠,具备漏电保护、短路保护等基本电气保护功能;
2、产品主要采用西门子PLC控制器控制,体积小、速度快、标准化,具有网络通信能力,功能更强,可靠性高;
2、控制方式采用集中控制方式,一键操作,集中控制,集中显示;
3、同屏显示所有运行数据,具备历史数据查询、打印等功能;
4、人性化设计,所有传感器量程都在触摸屏上可调,方便用户更换传感器;
二、实验目的:
1、观察含粉尘的气流在袋式除尘器内的运动状况。
2、了解袋式除尘器的除尘原理,计算除尘效率。
3、进一步提高对袋式除尘器机构行使个除尘机理的认识
4、掌握袋式除尘器主要性能的实验研究方法
5、了解过滤速度对袋式除尘器压力损失及除尘效率的综合应用能力
6、提高对除尘器基本知识和实验技能的综合应用能力
7、并通过实验方案设计和实验结果分析,加强创新能力的培养。

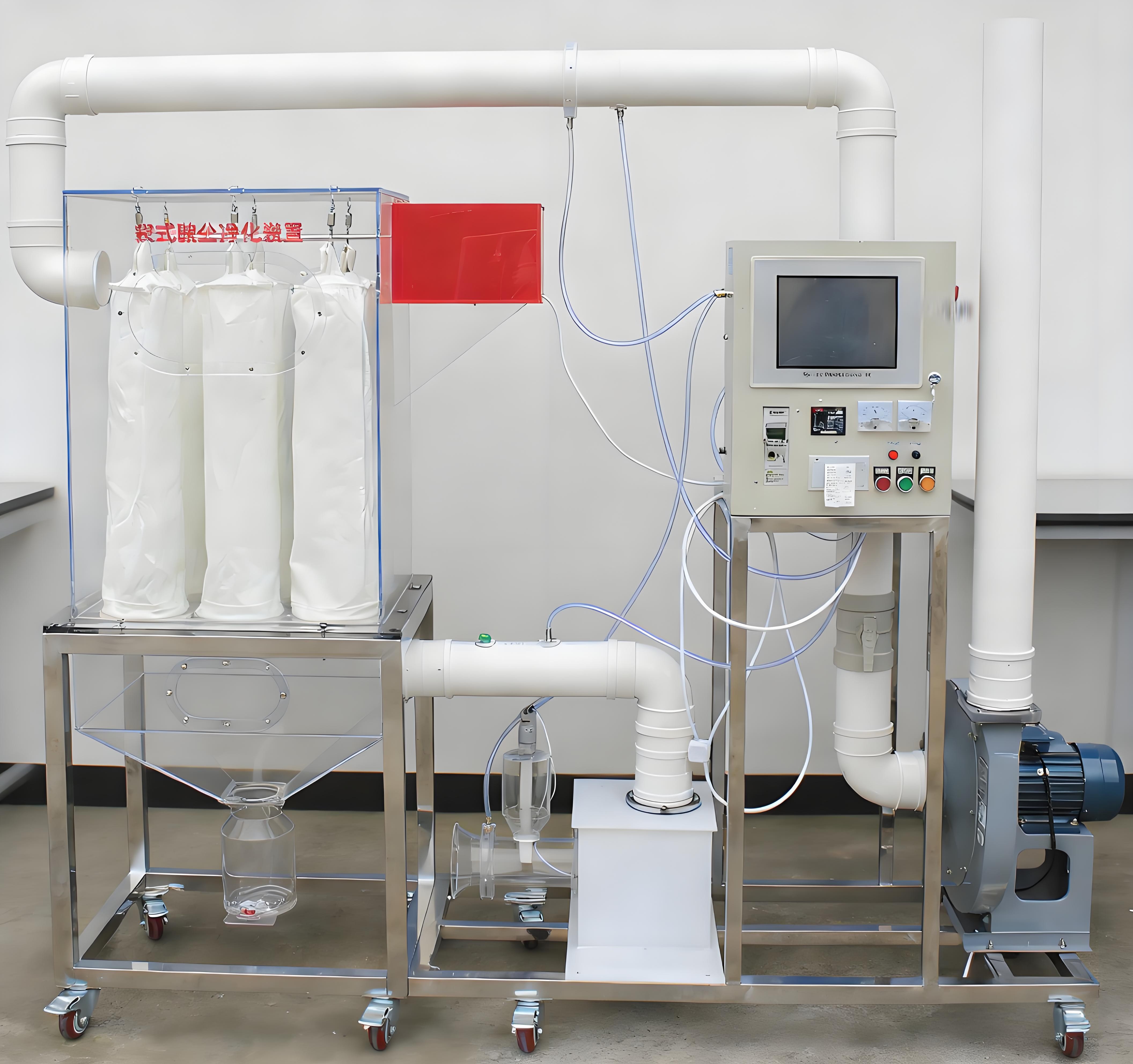

三、机械振打袋式除尘实验装置主要配置:
抽风机、投料槽、滤袋、除尘器、收集桶、震动调速器、电路控制系统、不锈钢框架、控制屏。
四、技术参数:
1、环境温度:5℃~40℃,电源:380V,三相四线制,功率1.5KW。
2、滤袋为天然纤维棉,粉尘附着率高,除尘效率:95%-99%。适合于去除0.1-10微米的粉尘。
3、处理风量:200~300m3/h。动力装置布置为负压式,压力降:2000Pa。
4、抽风机:功率1.5Kw,转速2900r/min。
5、除尘器:除尘过滤速度为1m/min,优质有机玻璃制造,方便了解袋式除尘的内部结构。
6、滤袋:尺寸110×500mm,滤袋材质为:天然纤维棉,滤袋结构为内滤式。
7、控制屏和框架均为304不锈钢,结构紧凑,外形美观,操作方便。
8、外形尺寸:2000×600×1800㎜,框架为可移动式设计,带脚轮及禁锢脚。
五、机械振打袋式除尘实验装置主要配置与规格:
序号
|
名称
|
型号(品牌)
|
数量
|
1
|
漏电保护器
|
DZ47sLE
|
1
|
2
|
CPU
|
CPU224
|
1
|
3
|
模拟量采集模块
|
EM231
|
1
|
4
|
触摸屏
|
SK-10HE
|
1
|
5
|
进口粉尘传感器
|
SHARP
|
3
|
6
|
温湿度传感器
|
北京星仪
|
1
|
7
|
差压传感器
|
艾力森0-3Kpa
|
1
|
8
|
继电器
|
德力西
|
4
|
9
|
微型打印机
|
荣达
|
1
|
10
|
粉尘发生器
|
开航科教
|
1
|
11
|
离心风机
|
志鸥
|
1
|
12
|
风量调节阀(变频器)
|
格致(蓝海华腾)
|
1
|
13
|
高压静电发生器
|
格致科教
|
1
|
14
|
电磁阀
|
卡智姆
|
6
|
15
|
脉冲发生器
|
卡智姆
|
1
|
16
|
布袋
|
格致科教
|
6
|
17
|
空压机
|
奥突斯
|
1
|
18
|
工控软件一套
|
V4.0 STEP 7 MicroWIN SP9
|
1
|
19
|
上位机监控软件
|
AKWorkshop
|
1
|
20
|
3D仿真软件
|
格致科教
|
1
|
21
|
接触器
|
德力西
|
1
|
22
|
指示灯
|
德力西
|
3
|
23
|
按钮
|
德力西
|
3
|
|
