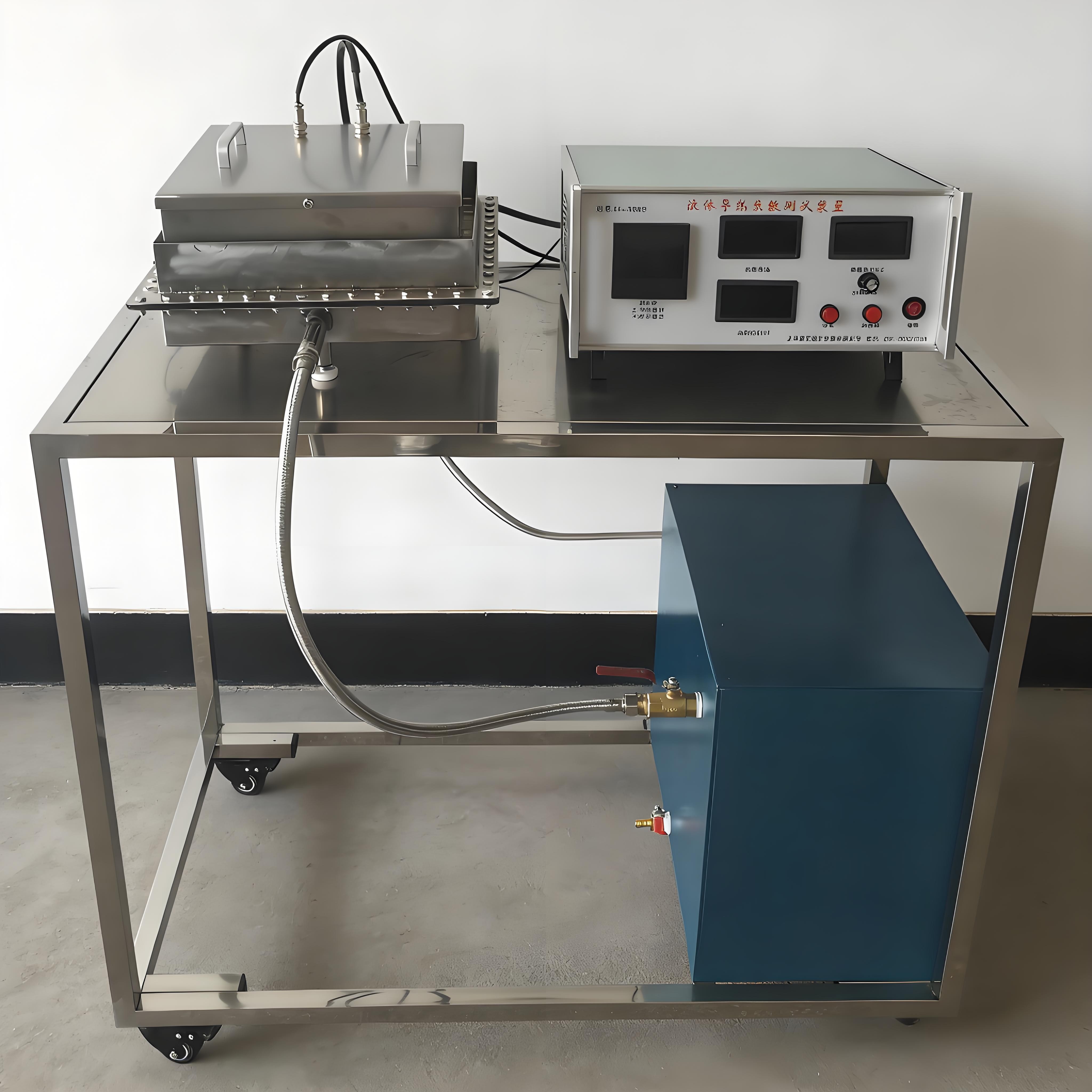

KH-RG05液体导热系数测试装置
产品详细信息

KH-RG05液体导热系数测试装置

一、实验目的:

1、用稳态法测量液体的导热系数。

2、了解实验装置的结构和原理,掌握液体导热系数的测试方法。

3、可测试200度以下的液体导热系数。

二、液体导热系数测试装置主要配置:

不锈钢上加热壳体,紫铜板传热媒体,不锈钢下自来水冷却器主体,数显温控仪、温度测量仪表,电位器调节加热功率,电流表、电压表,测试液膜高度1、2、3毫米垫片及调平螺拴,可配不锈钢操作台。

三、技术参数:

1、输入电源:单相AC220V±10% 50Hz,功率1.5KW。

2、本装置主要由循环冷却水槽、上下均热板、测温热电偶及其温度显示部分、液槽等组成。

3、加热器为紫铜板,功率500W,底部设均热板。

4、 温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。

5、规格:φ400×400mm,外形为不锈钢结构。

四、液体导热系数测试装置特点:

可移动实验台本体,外接AC220V电通过plc和调压器来给薄膜加热片供电,薄膜加热片电阻为120Ω,薄膜加热片加热功率为400W。所有用电均为220VAC。使用K型热电偶通过plc检测热面和冷面铜板中心的温度。测试液膜高度使用3mm有机玻璃垫片(用户可自行调节液膜的高度,液膜高度在2-5mm为宜),使用调平螺栓调节液面高度。使用电压、电流变送器连接plc检测加热电压和加热电流。使用潜水泵从水箱中抽水到不锈钢下自来水冷却器主体中给液膜冷却。本试验装置中,薄膜加热片的尺寸为270×270mm,试验装置上测量了整个薄膜加热片的电压,又测量了薄膜加热器中间150×150mm部分的电压,以及加热电流A,在计算液体导热系数时,可分别使用整个薄膜加热片的热流量来计算液体的导热系数,也可以使用中间150×150mm部分的热流量来计算液体导热系数。使用中间150×150mm部分的热流量,就可以排除因计算部分的薄膜加热片向四周传热而导致的误差,因为中间150×150mm部分与四周部分的加热片温度一样,就可以排除中间部分向四周传热而给计算带来的误差(使用热流量来计算导热系数时,尽可能使热量只向下部传递,薄膜加热片的上部使用了绝热保温材料)。同时,也可以将两个计算结果进行比较;

五、数字II型液体导热系数测试装置:

可增加计算机数据采集,控制和自动数据分析处理功能。
