一、实验目的：
1、熟悉套管换热器性能的测试方法；
2、了解套管换热器的结构特点及特性；
3、进行套管式换热器为热—冷水换热时，顺、逆流传热温差的测试。

4、可加微机接口组成数字型测试装置。
二、技术参数：
1、电压380V，功率5KW
2、流量计：16－160L/h  热水转子流量计，冷水转子流量计
3、水泵：功率150W，扬程15米，流量1m3/h
4、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。

5、内管：紫铜管直径12mm，套管：钢管，直径20mm
6、套管换热器：紫铜套管，有效长度：1m

7、冷流体外接自来水循环，采用高位水槽使换热器内冷流体做强制湍流，使换热更加均匀。
8、外形尺寸：1100×550×1300mm，外形为不锈钢可移动支架，带双刹车轮。

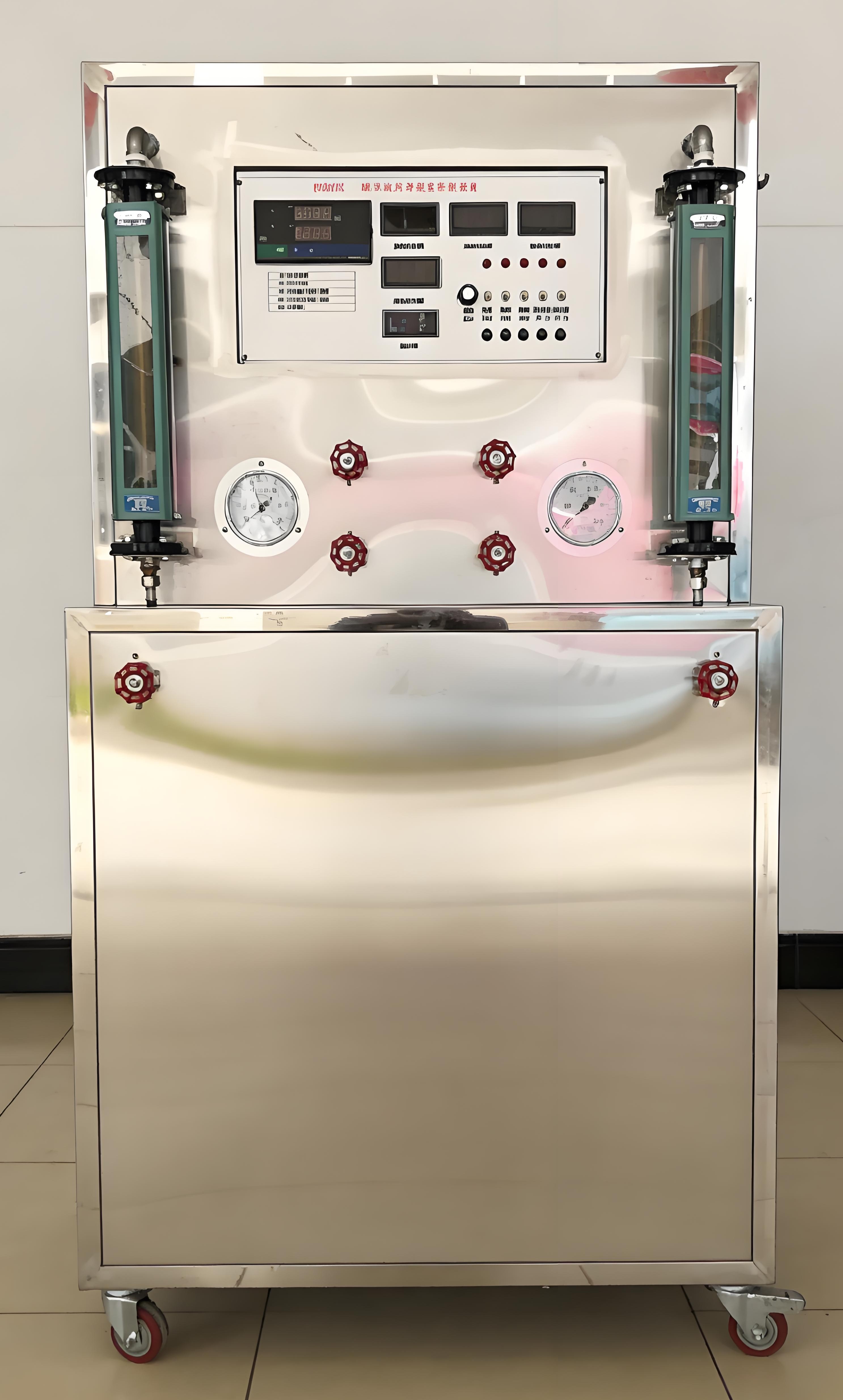

三、顺逆流传热温差实验装置主要配置：

电热加热器水箱，套管换热器，不锈钢冷、热原水箱，转子流量计，顺、逆流管阀，加热由固体调压模块无级调节，由多路巡检仪显示的温度测试系统，不锈钢台架及控制屏等。

四、数字II型顺逆流传热温差实验装置：

增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，增加文丘里流量计配差压传感器测流量，软件等。
