一、实验目的:
1、可标定热电阻及低温热电偶。
2、可作热电偶标定和校验用设备。
3、掌握热电偶校验(或分度)的方法。
4、应用比较法求得被校验(或分度)热电偶的毫伏-温度的关系曲线。
5、熟悉电位差计的使用。

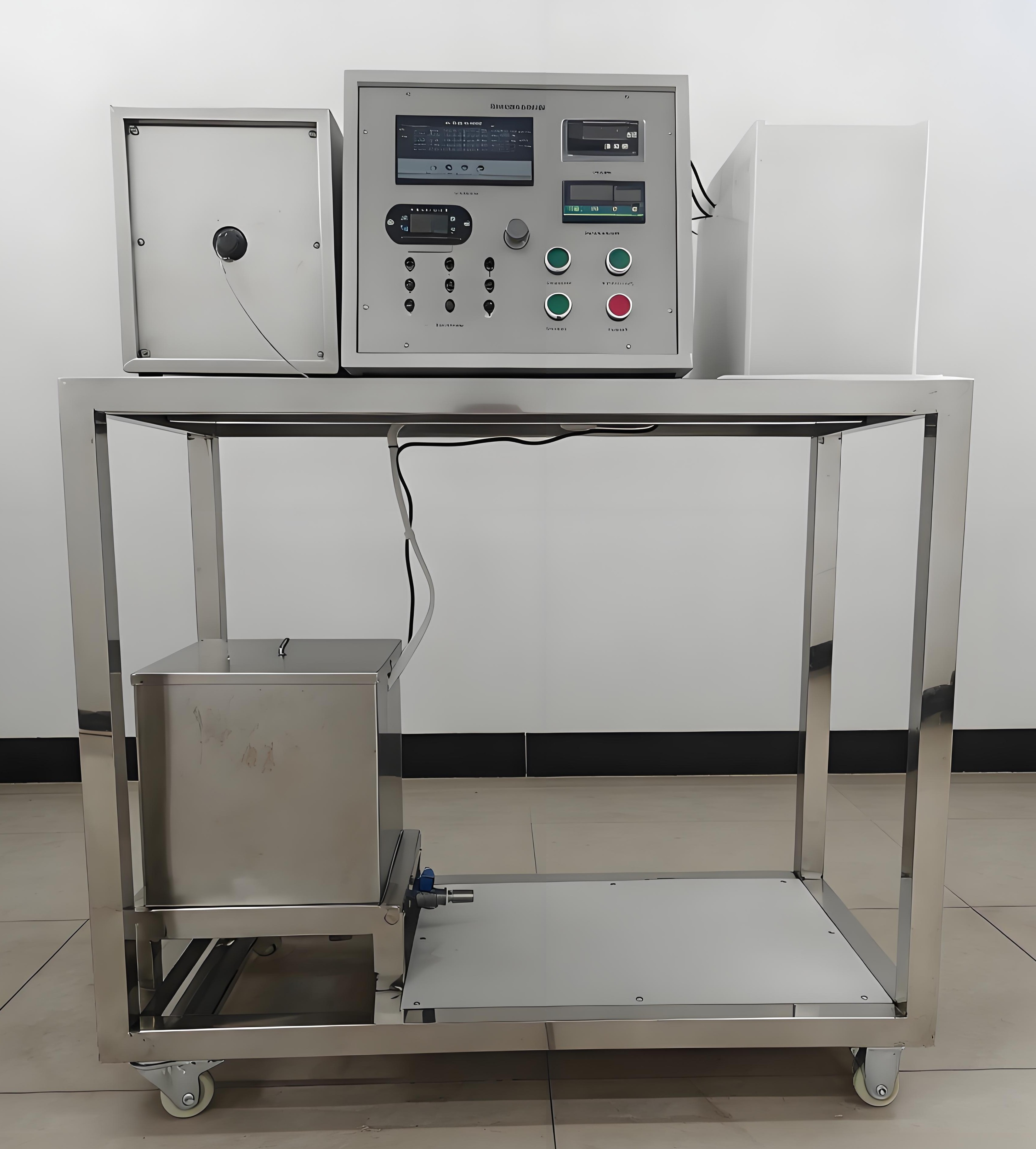

二、热电阻校验装置主要配置:
配用半导体制冷,试验管内制冷温度最低可达-20℃;加热温度最高可达+200℃。高精度PID温度调节控温,电阻器。配有万能信号输入巡检仪作为被校热电阻的信号采集,也可以作为铜——康铜热电偶的校正信号采集,可配套不锈钢实验台。
三、技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率1.0KW。
2、采用半导体制冷,试验管内制冷温度最低可达到实时温度低34℃,加热温度最可达+120℃。实验管制冷、加热工作电源由低压大功率开关电源供电。
3、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。
4、外形尺寸:1000×500×1200mm,外形为不锈钢可移动支架,带双刹车轮。
四、热电阻校验装置特点:
仪器的高保温专用管式电炉,采用单相集成移相交流调压模块,并由PID调节温控仪使温度场恒温更稳定,在其炉膛中部均热体可同时插入控温用的工作热电偶、标准热电偶和被检热电偶,外接电位差计显示热电势,控制点设置在≤600℃,作管炉上极限温度恒定断电保护。
五、热电阻校验装置规格与附件:
序号
|
名称
|
型号(品牌)
|
数量
|
1
|
可移动式不锈钢实验台
|
开航科教
|
1
|
2
|
功率调节
|
|
1
|
3
|
高精度PID调节温控仪
|
|
1
|
4
|
管式电炉
|
|
1
|
5
|
标准(精密)热电偶
|
|
1
|
6
|
被校(或被分度)热电偶
|
|
1
|
7
|
冰点恒温瓶
|
|
1
|
8
|
电位差计
|
|
1
|
|
