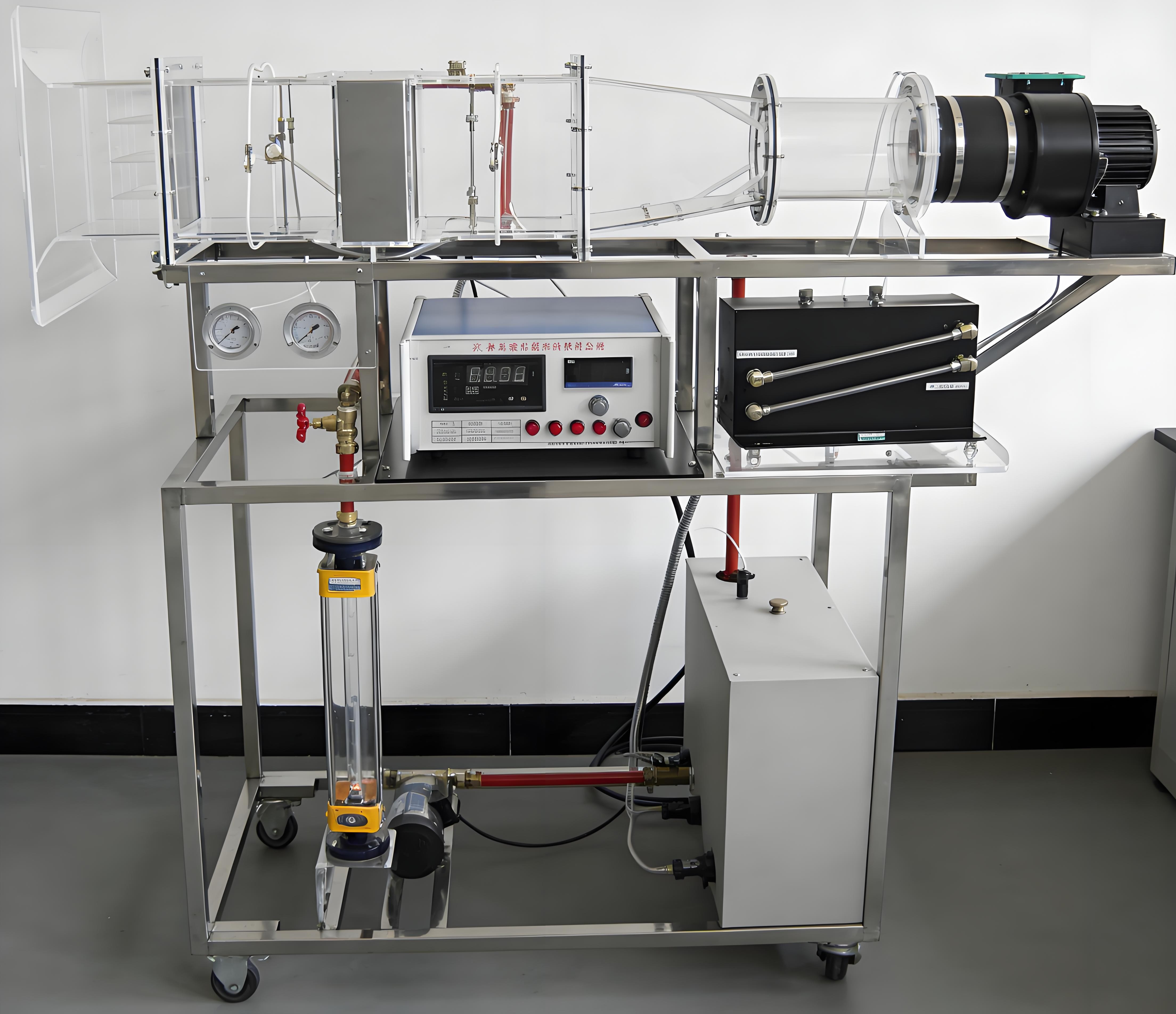

KH-RG13 气—液式翅片管换热器实验台
产品详细信息

产品名称:气—液式翅片管换热器实验台

产品型号:KH-RG13

产品价格:36000

一、实验目的:
了解翅片管式换热器的结构原理。
了解换热器强化传热的基本原理和方法。
3 掌握换热系数及阻力的测试方法。
二、主要配置:
循环热水泵,转子流量计,翅片管式换热器,风洞实验段,离心式风机,自动调节风门,笛形管及差压测风速装置,加热由固态调压模块无极调节,控制测试仪表箱,不锈钢加热水箱,温度巡检仪、不锈钢台架及控制屏。
三、技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率5.5KW
2、翅片管式换热器,换热面积2.0m2,材质为紫铜管。
3、不锈钢加热水箱,容积60L,加热功率4.0KW
4、循环热水泵参数:流量:20L/min ,扬程:12m,功率:120W。流量计范围40-400L/h
5、离心风机参数:风量2000m3/h ,风压1000 Pa,功率750W
6、实验风道采用透明有机玻璃材质,分为风口段,实验段,测试段等,彼此之间采用法兰连接。
7、温度由高精度温度传感器测量,万能信号输入巡检仪和高精度数字显示表显示温度、阻力、流速、功率等实验全部测量参数,手动风门调节风量。
8、外形尺寸:2000×500×1500mm,外形为不锈钢可移动支架,带双刹车轮。

数字II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,增加文丘里流量计配差压传感器测流量,软件等
