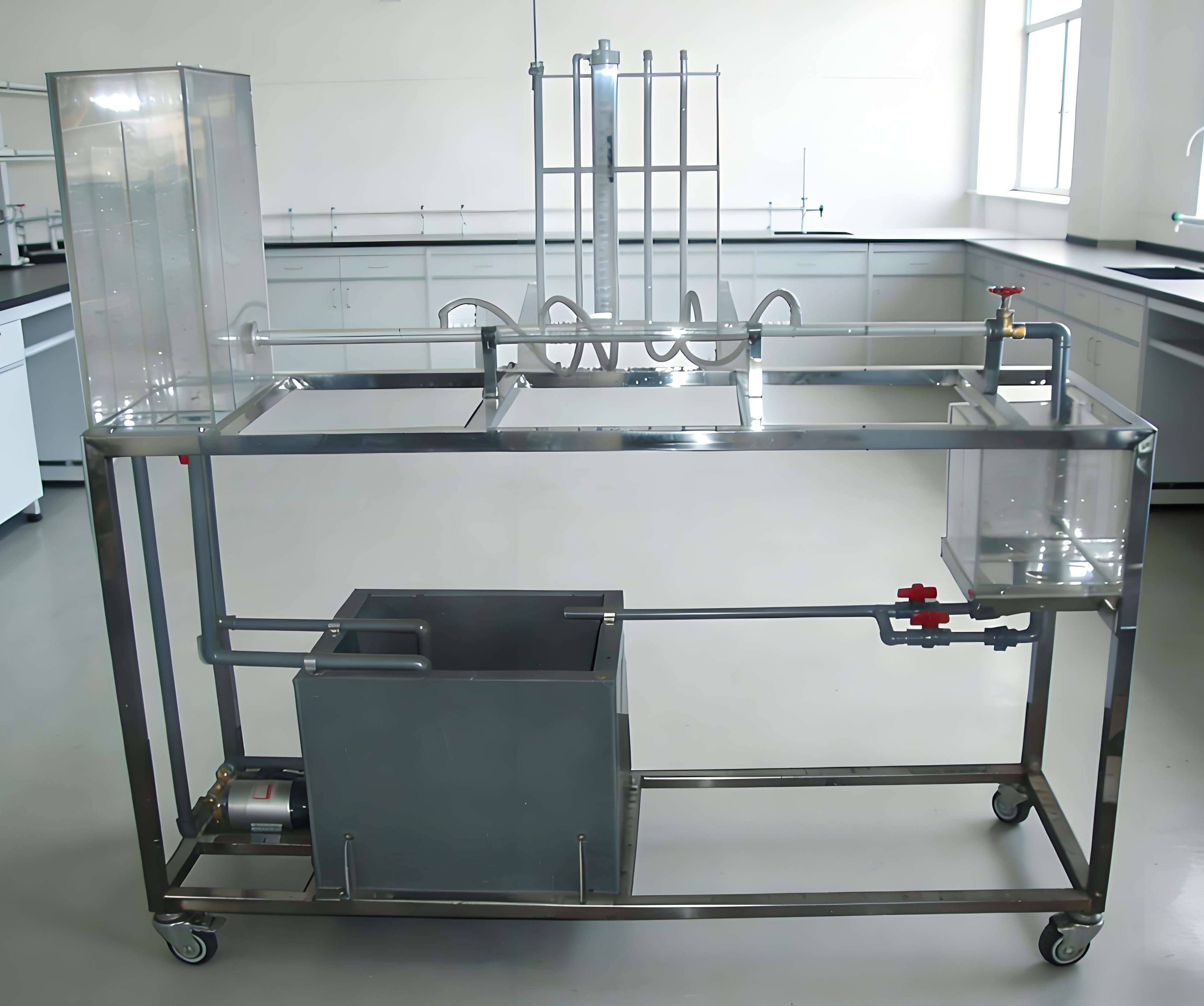

KH-LT02 局部阻力系数测定实验装置
产品详细信息

产品名称:局部阻力系数测定实验装置

产品型号:KH-LT02

产品价格:18500

一、实验目的:
1、掌握测定管道局部水头损失系数的方法。
2、对圆管突扩突缩局部阻力系数的经验公式进行实验验证与分析。
3、加深对局部阻力损失机理的理解。
二、主要配置:
有机玻璃实验水箱、局部阻力管、测压管、水泵、蓄水箱、计量水箱、刻度标尺、秒表、玻璃温度计、自循环装置、阀门、不锈钢框架。
三、技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、实验水箱:容积40L,透明有机玻璃制作,带有稳压溢流口。
3、计量水箱:容积6L,透明有机玻璃制作,带计量刻度。
4、局部阻力管:φ30(内径24)mm,L=500mm;φ20(内径14) mm,L=400mm,透明有机玻璃制作,管道设有突缩与突扩等管段,在突扩管段上按3点法布置测点,突缩管段按4点法布置测点。
5、蓄水箱:500×400×400mm,材质PVC板。
6、静音环保型水泵:扬程:10m,流量:12L/min,功率:90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
8、实验所用的流体--水为全循环设计,充分节约水资源。
9、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
10、外形尺寸:1500×450×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
