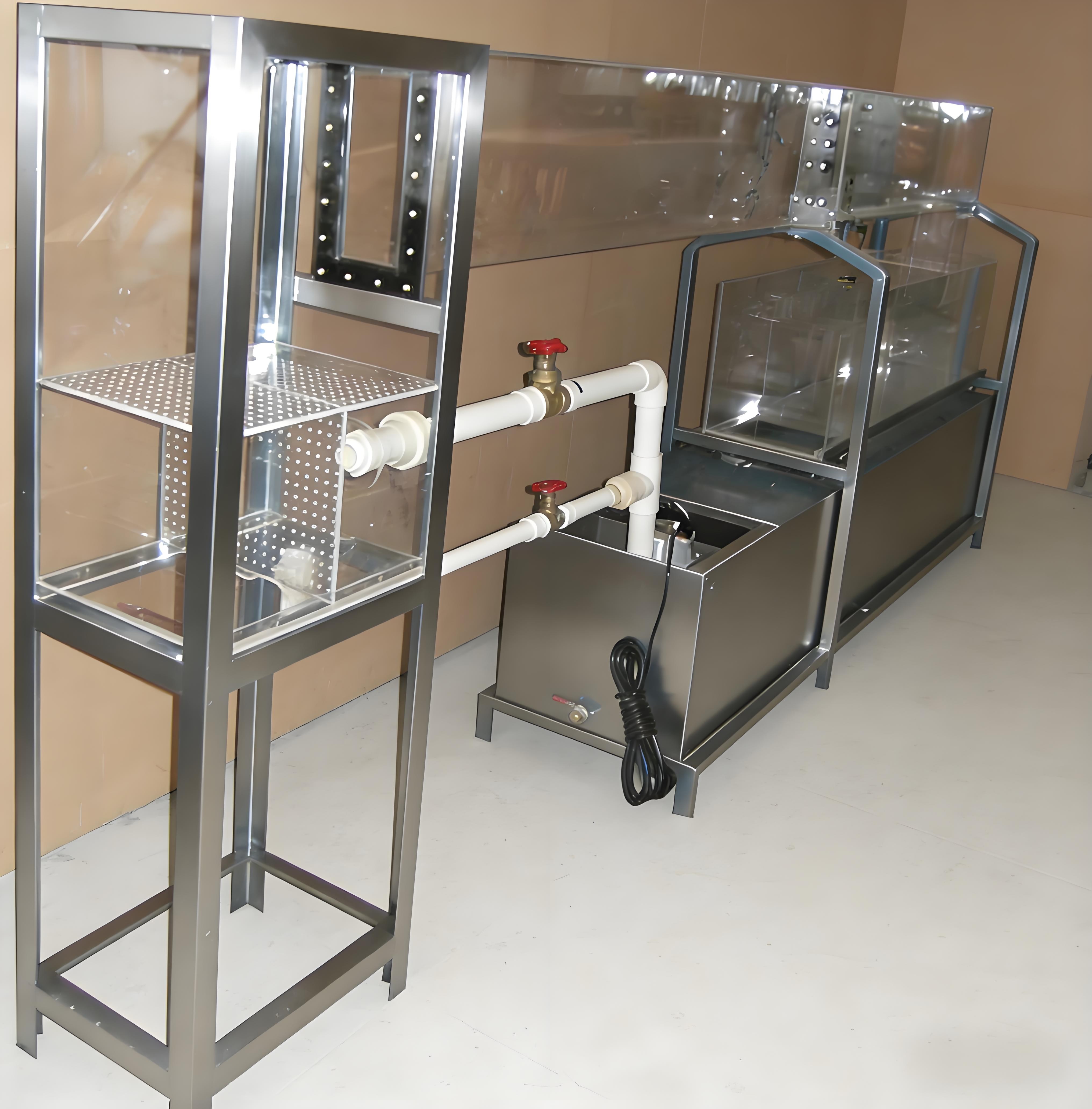

KH-LT17双变坡水槽实验装置
产品详细信息

KH-LT17双变坡水槽实验装置

一、实验目的:

1、定量测量临界底坡、临界流量、临界水面曲线。

2、演示并分析平坡、倒坡、临界坡、陡坡、缓坡的水流衔接现象。

3、演示并分析棱柱形渠道中的十二种水面曲线;进行水面曲线的定性与定量实验。

二、双变坡水槽实验装置主要配置:

水泵、实验水槽、蓄水箱、消能池、整流栅板、三角堰、宽顶堰、实用剖面堰、闸板、流量计、水位测针、量角器、刻度标尺、水准器、升降机、实验管道、阀门、自循环装置、不锈钢框架及电控柜。

三、技术参数:

1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。

2、实验槽道:全长11m有机玻璃双变坡水槽,前后段有两个可根据需要调节不同坡度的活动轴装置。

3、采用管道离心水泵,功率:750W,扬程:65m,流量:6m3/h。

4、实验流量:设计流量Qd=2000~3000ml/s,最大过流量Qmax=5000ml/s。

5、标准水位测针0-300mm,管式流量计0-10m3/h。

6、整体采用有机玻璃精制,水面曲线清晰可见,并附有标尺和水准器显示坡度。

7、前后段装有升降机手动调节坡度,使用灵活方便。

8、循环水箱容积200L,PVC板材制作。

9、活动模型有:三角堰、宽顶堰、实用剖面堰,活动闸板可在不同坡度时调节演示十二种不同

的水面流线。

10、实验所用的流体-水为全循环使用设计,充分节约水资源。

11、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。

12、外形尺寸:11500×500×1700mm(长×宽×高)。
