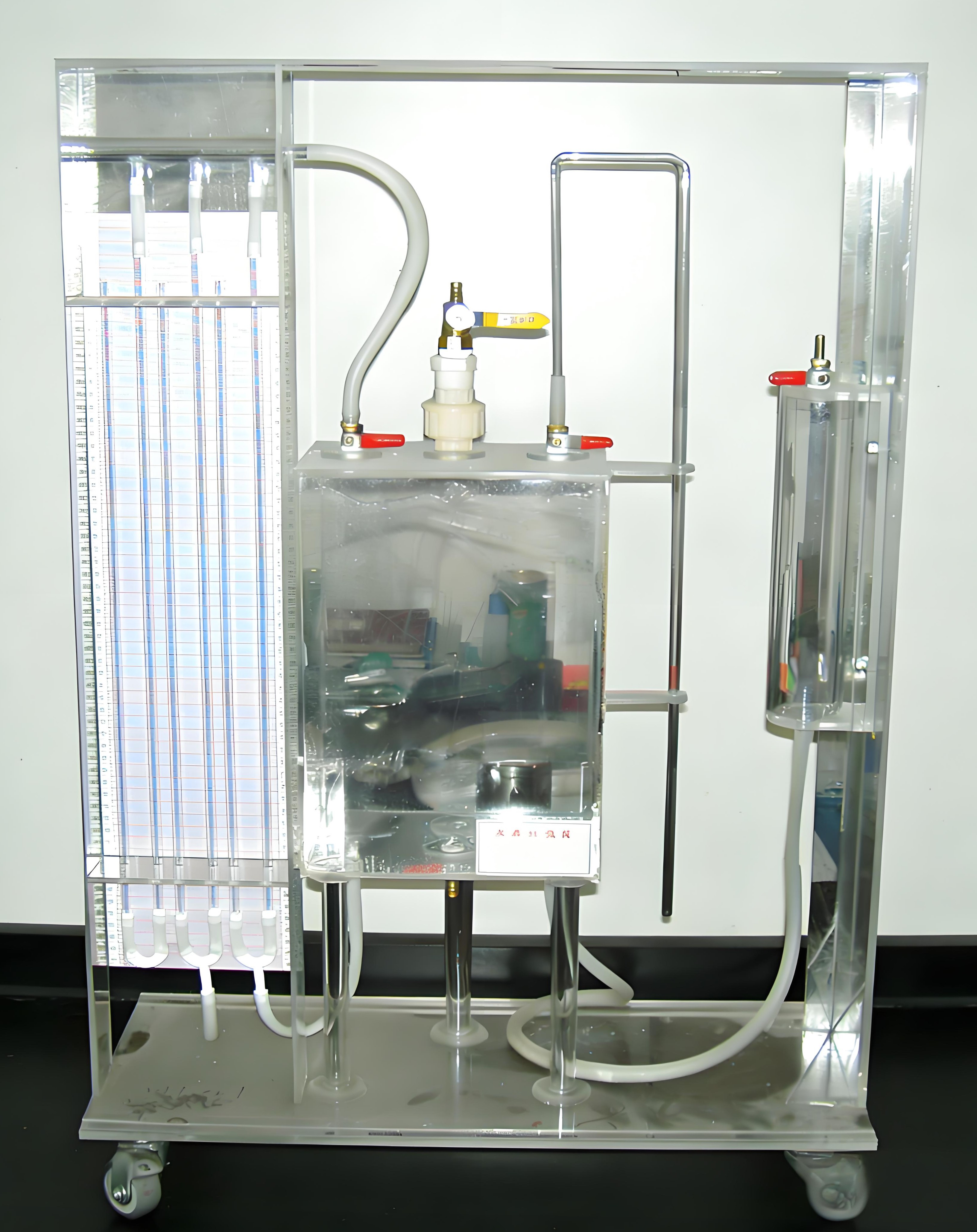

KH-HJ31 水静压强仪
产品详细信息

主要用途:观察流体静特性,学习一种测量流体密度的方法、演示、验证有关水静力学的基本方程式。
本实验台可观察:
1、量测静水中任一点的压强;
2、测定另一种液体的比重;
3、要求掌握U形管和连通管的测压原理及运用等压面概念分析问题的能力。
设备配置:
实验本体主容器、加压水箱、测压管、可密闭有机玻璃水箱、压力调节器、排气阀、放水阀、多种测压管组、实验本体支架、量杯(250mL)等。
设计参数:
外形尺寸:600×200×800mm 材质:有机玻璃
水静压强仪指导书
水静压强特性实验
一、演示目的
1.加深理解静力学基本方程式及等压面的概念。
2.理解封闭容器内静止液体表面压力及其液体内部某空间点的压力。
3.观察压力传递现象。
二、演示原理
对密封容器的液体表面加压时,设其压力为P0,即P0>Pa。从U形管可以看到有压差产生,U形管与密封容器上部连通的一面,液面下降,而与大气相通的一面,液面上升。由此可知液面下降的表面压力即是密闭容器内液体表面压力P0,即P0= Pa+ρgh,h是U形管液面上升的高度。当密闭容器内压力P0下降时,U形管内的液面呈现相反的现象,即P0<Pa,这时密闭容器内液面压力 P0= Pa-ρgh。H为液面下降高度。

三、演示步骤
如果对密闭容器的液体表面加压时,其容器内部的压力向各个方向传递,在右侧的测压管中,可以看到由于A,B、两点在容器内的淹没深度h不同,在压力向各点传递时,先到A点后到B点。在测压管中反应出的是A管的液柱先上升而B管的液柱滞后一点也在上升,当停止加压时,A、B两点在同一水平面上。
1.关闭排气阀,用加压器缓慢加压,U形管出现压差 ,在加压的同时,观察右侧A、B管的液柱上升情况。
2.打开排气阀,使液面恢复到同一水平面上,关闭排气阀,打开密闭容器底部的水门,放出一部分水,造成容器内压力下降。
四、讨论
1.为什么P0为表压,真空值?
2.用该设备是否可以测出其他液体的重度?为什么?
