一、实验目的：

1、观察流体流经能量方程试验管的能量转化情况，对实验中出现的现象进行分析，加深对能量方程的理解；

2、掌握一种测量流体流速的原理：

3、验证静压原理。

4、验证伯努利方程；

5、演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等；

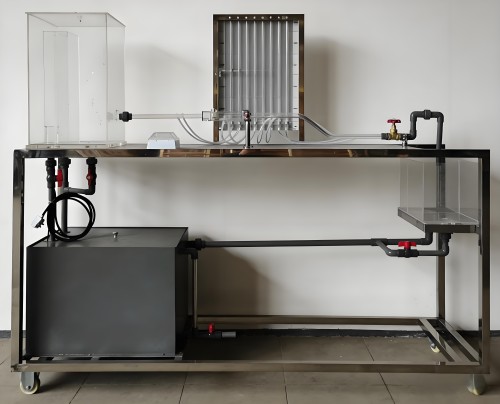

二、自循环伯努利方程仪主要配置：

不锈钢移动式实验台、有机玻璃整流稳压水箱、高位突扩突缩粗、细管，阀门、测压传感器、温度传感器DS18B20、实验管道及控制阀门、流量传感器；水箱；防腐潜水泵等。

三、技术参数：

1、外形尺寸：1800×550×1400mm

2、工作电压：220V  功率：100W

3、主要用途：测压板直接显示总水头线和测压管水头线。可演示动能和势能的转换，并可实测流速水头。

4、水泵：AP3500型 220V  50Hz 60W  扬程2.3米 流量2000升/小时

5、实时显示流量、压力、温度。

6、测压板：Φ8m*600m有机玻璃管；

7、蓄水箱：PVC材质，容积≥30L，恒压水箱：优质透明有机玻璃材质，容积≥20L；

8、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

四、自循环伯努利方程仪规格与附件：
