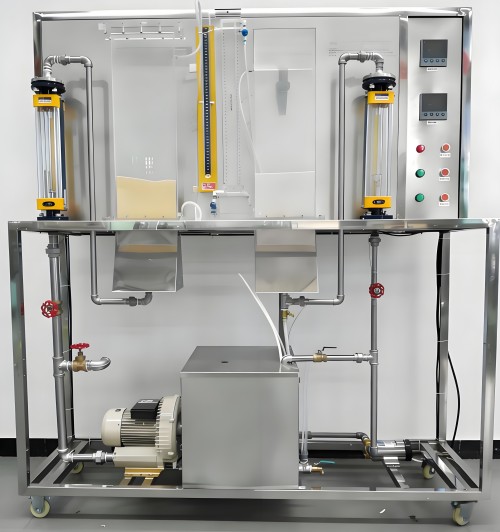

一、固体流态化演示实验装置特点:
1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置床体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置聚式和散式流态化现象直观、稳定,具有良好的实验效果。
5、 所有管件和框架均采用304不锈钢材质,不锈钢设备均进行精细抛光处理,体现整个装置的工艺完美性。
6、装置设计可360度观察,实现全方位教学与实验。
二、固体流态化演示实验装置功能:
1、观察聚式和散式流化实验现象。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、测定流化曲线和临界流化速度。
三、设计参数:
1、常压、常温操作。
2、流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。
3、液体流量:40-400L/h。
4、气体流量:2.5-25 m3/h。
5、水:装置自带不锈钢水箱,连接自来水。实验时经水泵进入流化床后循环使用。
6、电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
7、气:空气来自风机(自带气源)。
8、实验物料:变色硅胶和石英砂,外配设备:无
四、固体流态化演示实验装置主要设备:
1、鼓风机:旋涡气泵,功率 370W,最大流量50m3/h。
2、水泵为微型增压泵,额定流量10L/min,功率90W,扬程8m。
3、流化床管内径:φ70mm;高:700mm,优质全透明有机玻璃材质;固定床高度可达150mm,流化范围可达550mm。
4、流体发布器及颗粒支撑板,200目不锈钢。
5、蓄水箱:304不锈钢材质,容积60L。
6、流量测量:采用转子流量计测量,液体流量:40-400 L/h,气体流量:2.5-25 m3/h。
7、压差测量:床层压差测量采用倒U型压差计或U型压差计。
8、温度测量:采用Pt100铂电阻温度传感器进行检测和显示。
9、接触器、开关、漏电保护空气开关。
10、304不锈钢管路、水箱、管件及阀门。
11、304不锈钢仪表柜:测控、电器设备在实验架上。
12、304不锈钢材质框架1600*500*1800mm(长×宽×高),带脚轮及禁锢脚。
五、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
液体流量
|
转子流量计
|
就地显示
|
手动调节
|
气体流量
|
转子流量计
|
就地显示
|
手动调节
|
流体温度
|
铂电阻温度计
|
数字温度仪表
|
无
|
床体压降
|
U型压力计或倒U型压差计
|
就地显示
|
无
|
|
