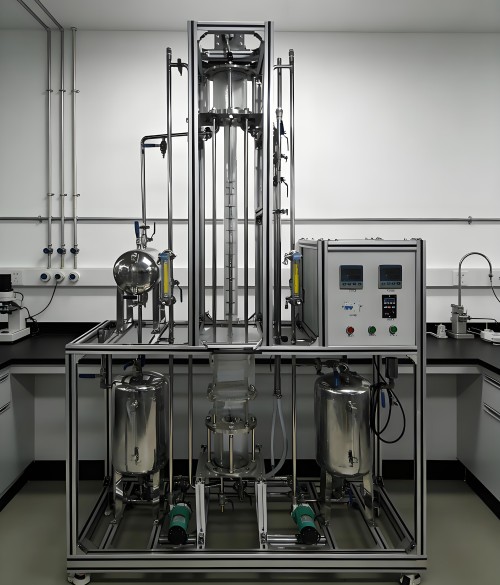

KH-CQ/SB 振动筛板萃取实验装置
产品详细信息

KH-CQ/SB 振动筛板萃取实验装置

技术指标

说 明

装置特点

1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。

装置功能

1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。

设计参数

常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数 NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16 L/h。
煤油流量:1.6~16 L/h。

公用设施

水:装置自带不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。

主要设备

304不锈钢水箱:250*250*250mm三个。
萃取塔全为玻璃制作。直径为φ45mm,高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验的全过程。
定位器:倒U状 ,直径φ10mm,304不锈钢材质。
可调速电机:电压AC220V,功率60W,电机的振动转速由电位器手动调节(带限速装置)。
LZB-4水转子流量计:流量范围1.6~16L/h。
宇电AI501数字转数显示仪。
宇电AI702M多路温度显示仪。
转速传感器:霍尔开关。
Pt100铂电阻温度传感器 :0—100℃。
MP型磁力驱动泵(两台):功率30W,扬程8m。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1200*500*2000m(长×宽×高),带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

振动频率

霍尔开关

转数显示仪

调速器

水流量

转子流量计

转子流量计

手动阀门

油流量

转子流量计

转子流量计

手动阀门

温度

PT100铂电阻

数字温度计


KH-CQ/SB/II 数字型振动筛板萃取实验装置

技术指标

说 明

装置特点

1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。

装置功能

1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。

设计参数

常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数 NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。

公用设施

水:装置自带304不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。

主要设备

304不锈钢水箱:250*250*250mm三个。
萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。
定位器:倒U状 ,直径φ10mm,304不锈钢材质。
可调速电机:电压AC220V,功率60W,电机的振动转速由调速器由变频器调节。
轻重相流量计:金属远传转子流量计,流量范围1.6~16 L/h,4-20mA远传输出,流量检测机构。
宇电AI501(带485接口)数字转速显示仪。
宇电AI702M(带485接口)多路温度显示仪。
宇电AI702M(带485接口)多路流量显示仪。
测转速传感器:霍尔开关。
Pt100热电阻温度计 :0—100℃。
MP型磁力驱动泵(两台):功率30W,扬程8m。
正泰电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1200*500*2000mm(长×宽×高),带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

振动频率

霍尔开关

数字显示仪表,精度:0.5%FS

变频器

温度

Pt100铂电阻

数字显示仪表,精度:0.5%FS

水流量

金属转子流量计

数字显示仪表,精度:0.5%FS

手动阀门

油流量

金属转子流量计

数字显示仪表,精度:0.5%FS

手动阀门

软件组成

模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、转速等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
