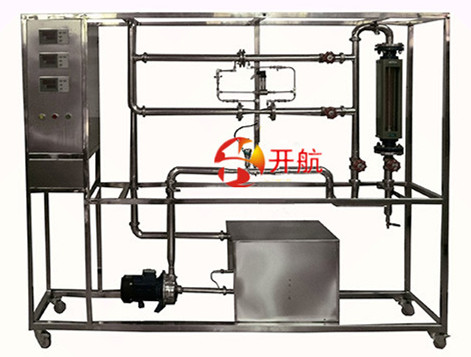

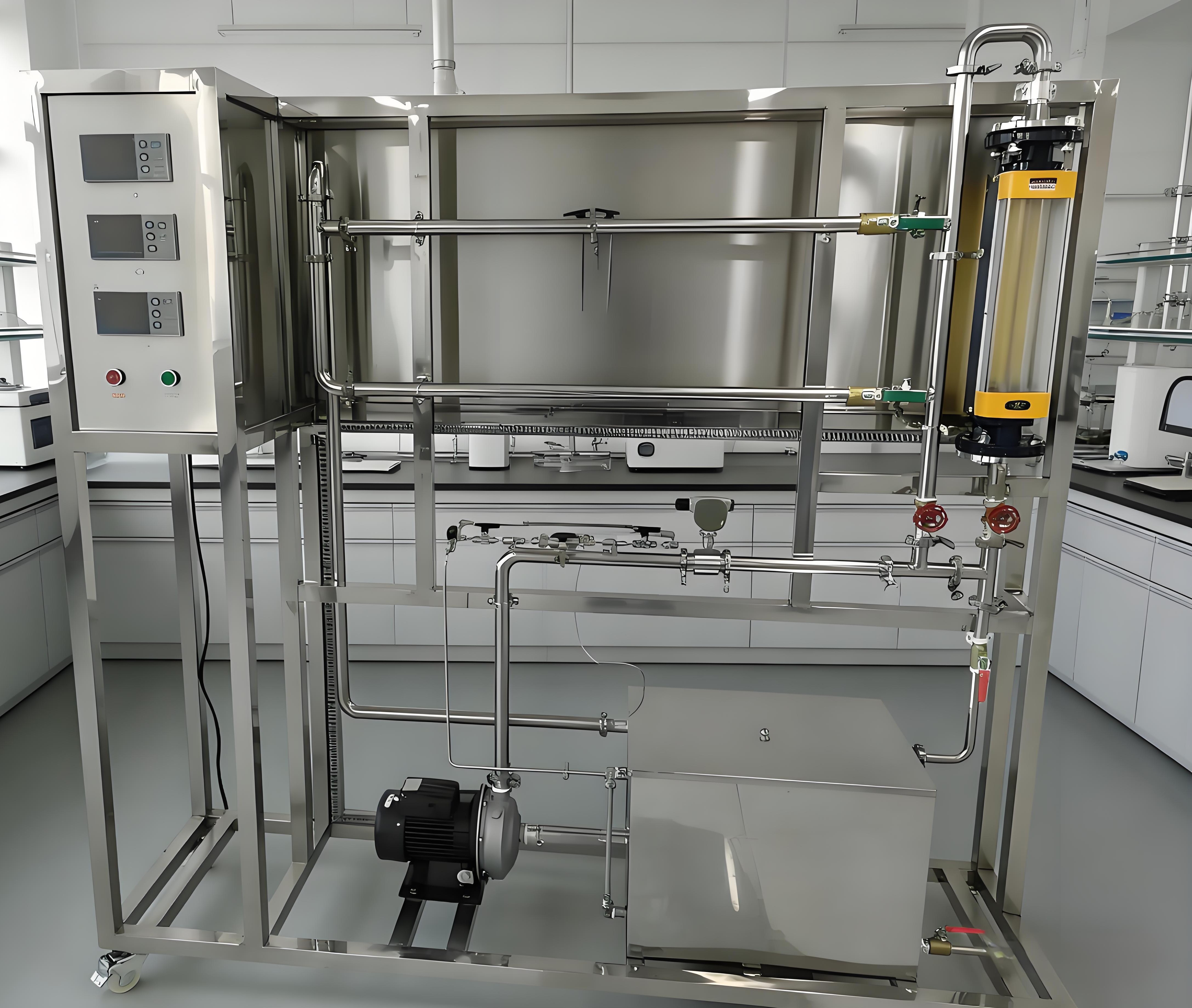

KH-LX流量计校核实验装置

一、流量计校核实验装置特点：

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。

3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

4、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。

6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。

7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。

8、装置设计可360度观察，实现全方位教学与实验。

二、流量计校核实验装置功能：

1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和

主要特点。

2、掌握流量计的标定方法。

3、了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。

4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。

5、测定节流式流量计（孔板、文丘里）的流量标定曲线。

6、测定节流式流量计的雷诺数Re和流量系数C的关系，并进行比较。

7、测定转子流量计的流量标定曲线。

三、设计参数：

1、孔板流量计流量：0.2~10m3/h，压差范围：10~100KPa

2、文丘里流量计流量：0.2~10m3/h，压差范围：10~150KPa

3、转子流量计流量：0.4~4m3/h。

4、涡轮流量计流量：0.1~10m3/h。

5、温度：常温。

6、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。

7、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

8、实验物料：清洁自来水，外配设备：无。

四、流量计校核实验装置主要设备：

1、LZB-40水转子流量计：流量范围400～4000L/h。

2、孔板流量计流量：0.2~10m3/h，孔板流量计：孔板喉径：Φ20mm。

3、文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里喉径：Φ14mm。

4、DN20涡轮流量计：流量范围0.5～8.0m3/h，4-20mA远传输出，流量检测机构。

5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。

6、宇电AI501流量数字显示仪。

7、宇电AI501温度数字显示仪。

8、宇电AI501压差数字显示仪。

9、不锈钢离心泵：功率550W，最大流量5.2m3/h。

10、水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。

11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。

12、阀门：采用304不锈钢阀和优质铜阀。

13、电器：接触器、开关、漏电保护空气开关。

14、304不锈钢仪表柜：测控、电器设备在实验架上。

15、304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

五、测控组成：

KH-LX/II数字型流量计校核实验装置

一、数字型流量计校核实验装置特点：

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。

3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

4、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。

6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。

7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。

8、装置设计可360度观察，实现全方位教学与实验。

9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

二、数字型流量计校核实验装置功能：

1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和

主要特点。

2、掌握流量计的标定方法。

3、了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。

4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。

5、测定节流式流量计（孔板、文丘里）的流量标定曲线。

6、测定节流式流量计的雷诺数Re和流量系数C的关系，并进行比较。

7、测定转子流量计的流量标定曲线。

三、设计参数：

1、孔板流量计流量：0.2~10m3/h，压差范围：10~100KPa。

2、文丘里流量计流量：0.2~10m3/h，压差范围：10~150KPa。

3、转子流量计流量：0.4~4m3/h。

4、涡轮流量计流量：0.1~10m3/h。

5、温度：常温。

6、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。

7、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

8、实验物料：清洁自来水。外配设备：无。

四、数字型流量计校核实验装置主要设备：

1、LZB-40水转子流量计：流量范围400～4000L/h。

2、孔板流量计流量：0.2~10m3/h，孔板流量计：孔板喉径：Φ20mm。

3、文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里喉径：Φ14mm。

4、DN20涡轮流量计：流量范围0.5～8.0m3/h，4-20mA远传输出，流量检测机构。

5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。

6、宇电AI501流量数字显示仪。

7、宇电AI501温度数字显示仪。

8、宇电AI501压差数字显示仪。

9、不锈钢离心泵：功率550W，最大流量5.2m3/h。

10、水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。

11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。

12、阀门：采用304不锈钢阀和优质铜阀。

13、电器：接触器、开关、漏电保护空气开关。

14、304不锈钢仪表柜：测控、电器设备在实验架上。

15、304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

16、软件组成：模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。

五、测控组成：
