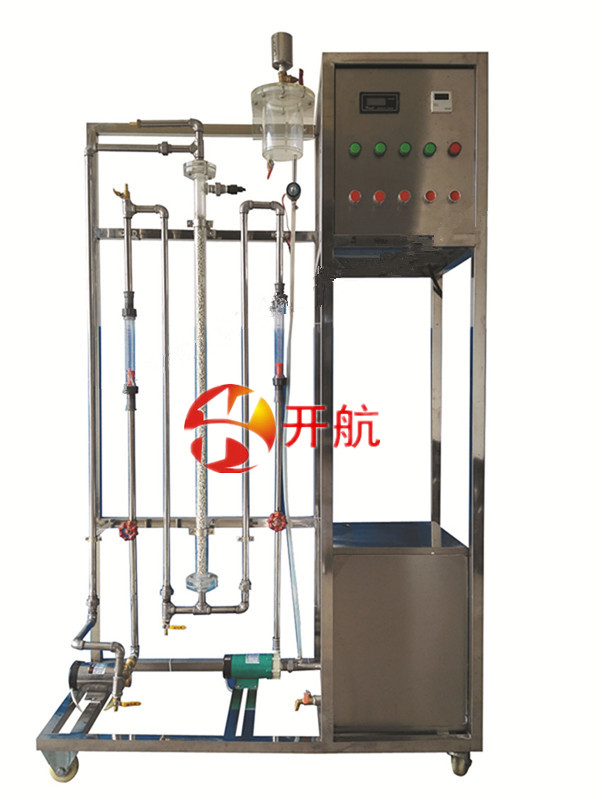

KH-GFT管式反应器流动特性测定实验装置
一、管式反应器流动特性测定实验装置功能:
1、了解连续均相管式循环反应器的返混特性。
2、通过脉冲法测管式反应器停留时间分布。
3、分析观察连续均相管式循环反应器的流动特征。
4、研究不同循环比下的返混程度,计算模型参数n。
二、管式反应器流动特性测定实验装置主要配置:
管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、不锈钢台架及控制屏。
三、公用设施:
1、水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。
2、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3、实验物料:自来水、KCl溶液
四、技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。
2、管式反应器:直径φ35mm,长度1200mm;填料类型及尺寸:拉西环,Ф4mm。
3、水泵:微型磁力泵,流量12L/min,扬程6m,功率30W。
4、循环泵:流量12L/min,扬程10m,功率90W。
5、水流量:6-60L/h和25~250L/h,液体转子流量计,观察、控制流量。
6、电导率仪:数字电导率检测仪,测定示踪剂的含量。
7、LWB电磁阀(24v)和三通阀控制切换示踪剂,数显计测器控制示踪剂加入量。
8、各项操作及显示、调节、控制全在控制屏面板进行。
9、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
10、外形尺寸:1200×500×1600mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
五、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
进水流量
|
转子流量计
|
转子流量计
|
手动调节
|
循环流量
|
转子流量计
|
转子流量计
|
手动调节
|
浓度
|
在线电导率仪
|
数字显示
|
无
|
KH-GFT/II数据型管式反应器流动特性测定实验装置
一、数据型管式反应器流动特性测定实验装置功能:
1、了解连续均相管式循环反应器的返混特性。
2、通过脉冲法测管式反应器停留时间分布。
3、分析观察连续均相管式循环反应器的流动特征。
4、研究不同循环比下的返混程度,计算模型参数n。
二、数据型管式反应器流动特性测定实验装置主要配置:
管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、不锈钢台架及控制屏。
三、公用设施:
1、水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。
2、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3、实验物料:自来水、KCl溶液
四、技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。
2、管式反应器:直径φ35mm,长度1200mm;填料类型及尺寸:拉西环,Ф4mm。
3、水泵:微型磁力泵,流量12L/min,扬程6m,功率30W。
4、循环泵:流量12L/min,扬程10m,功率90W。
5、水流量:6-60L/h和25~250L/h,液体转子流量计,观察、控制流量。
6、电导率仪:数字电导率检测仪,测定示踪剂的含量。
7、LWB电磁阀(24v)和三通阀控制切换示踪剂,数显计测器控制示踪剂加入量。
8、各项操作及显示、调节、控制全在控制屏面板进行。
9、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
10、外形尺寸:1200×500×1600mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
11软件组成:模拟模块:高达16位分辨率,内建RS485通讯模式;功能:流量、电导率、时间等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套。
五、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
进水流量
|
转子流量计
|
转子流量计
|
手动调节
|
循环流量
|
涡轮流量计
|
数字流量显示仪,精度:0.5%FS
|
手动调节
|
浓度
|
在线电导率仪
|
数字显示,精度:0.5%FS
|
无
|
示踪剂流动时间
|
时间控制器
|
上位机采集
|
无
|
|
