KH-CL/DF多釜串联返混性能测定实验装置

一、多釜串联返混性能测定实验装置功能：

1、通过实验了解停留时间分布测定的基本原理和实验方法。

2、掌握停留时间分布的统计特征值的计算方法。

3、学会用理想反应器的串联模型来描述实验系统的流动特性

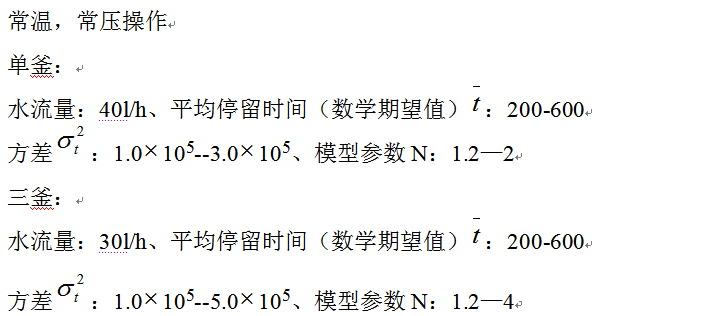

二、设计参数：

1、常温，常压操作。

2、单釜：

（1）水流量：40l/h、平均停留时间（数组期望值）t：200-600

（2）方差φt：1.0*105-3.0*105、模型参数N：1.2-2

3、三釜：

（1）水流量：30l/h、平均停留时间（数组期望值）t：200-600

（2）方差φt：1.0*105-5.0*105、模型参数N：1.2-4

三、公用设施：

1、水：装置自带不锈钢水箱桶，连接自来水接入。

2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

3、实验物料：水--- KCl，外配设备：电脑

四、多釜串联返混性能测定实验装置主要配置：

有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。

1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。　　　

2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。

3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。

4、交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。

5、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。

6、数显电导率仪：在线电导率检测仪，0-2000S·cm 4个，电导电极：4支。

7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。

8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。

9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。

10、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

11、转换模块及在线监控软件一套。

五、测控组成：

KH-CL/DF/II计算机控制多釜串联返混性能测定实验装置

一、计算机控制多釜串联返混性能测定实验装置功能：

1、通过实验了解停留时间分布测定的基本原理和实验方法。

2、掌握停留时间分布的统计特征值的计算方法。

3、学会用理想反应器的串联模型来描述实验系统的流动特性

二、设计参数：

1、常温，常压操作。

2、单釜：

（1）水流量：40l/h、平均停留时间（数组期望值）t：200-600

（2）方差φt：1.0*105-3.0*105、模型参数N：1.2-2

3、三釜：

（1）水流量：30l/h、平均停留时间（数组期望值）t：200-600

（2）方差φt：1.0*105-5.0*105、模型参数N：1.2-4

三、公用设施：

1、水：装置自带不锈钢水箱桶，连接自来水接入。

2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

3、实验物料：水--- KCl，外配设备：电脑

四、计算机控制多釜串联返混性能测定实验装置主要配置：

有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。

1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。　　　

2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。

3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。

4、交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。

5、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。

6、数显电导率仪：在线电导率检测仪，0-2000S·cm 4个，电导电极：4支。

7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。

8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。

9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。

10、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

11、转换模块及在线监控软件一套。

12、软件组成：模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套

五、测控组成：
