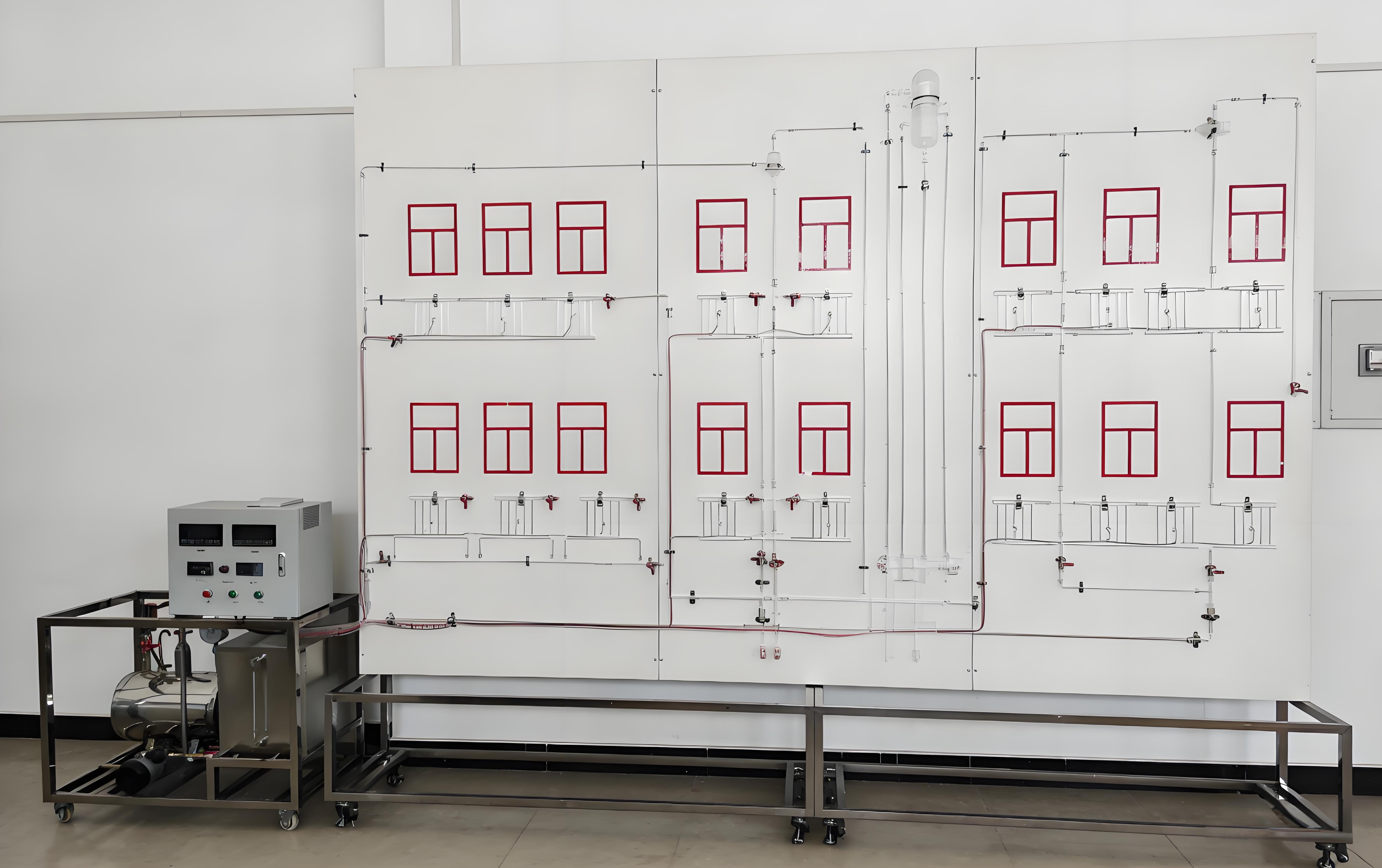

KH-RG50采暖系统模拟演示装置是由热源、管道和散热器所组成。主要包括加热锅炉、循环防腐水泵,集气罐,膨胀水箱,模拟窗,玻璃散热器,水平式单管顺流式系统,水平式单管跨越式系统,垂直式单管顺流式系统,垂直式单管跨越式系统,双管系统组成。
一、采暖系统模拟演示装置特点:
1、实训模组采用18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
2、实训模组通过设备安装到网孔板组成一个子系统,孔板采用简单、坚固、美观的固定方式,方便模块更换,每个设备配有底座和工程接线端子,实训时通过接线端子把各设备连接起了,与智能化工程一致。
二、实验目的:
1、了解采暖系统组成及各部件的作用
2、了解常见的热水采暖系统形式及其系统连接方式。
3、了解各种连接方式的原理图及特点
4、模拟多种形式热水采暖系统工作过程及其连接方式
三、技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率370W。
2、18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
3、循环水泵参数:功率100W,扬程12m,流量20L/min
4、模拟供暖锅炉;给水箱;集气罐;高位膨胀水箱;模拟房间墙面;散热器;模拟采暖散热器片;采暖供水干支管道;回水干支管道;可完成水循环方式:水平式单管顺流式系统;水平式单管跨越式系统;垂直式单管顺流式系统;垂直式单管跨越式系统;双管系统。
5、20点测温显示系统:由高精度温度传感器测量,万能信号输入巡检仪配合高精度数字显示表显示。
6、外形尺寸:3200×400×2200mm,外形为不锈钢框架(壁挂式)。
7、整机容量:<1000W
8、安全保护:具有漏电自动保护装置和接地保护
四、采暖系统模拟演示装置配置:
序号
|
名称
|
参数/规格
|
数量
|
1
|
热锅炉
|
加热元件采用性能稳定的陶瓷加热管,先进的水电分离结构,安全性能与使用寿命都得到了充分的提高,并且方便检修,可在不放水的情况下更换电热管。中文液晶显示屏,数字显示温度、控制温度、超温保护和故障报警等自动控制功能。
|
1台
|
2
|
循环防腐水泵
|
离心泵:金属外壳内衬氟塑料,额定功率:1.5kw,额定电压:220V,流量:4m3/h
|
1台
|
3
|
集气罐
|
立式、流速≦0.05m/s、储存气体,缓冲,使供气更加稳定,减少空压机的频繁启动
|
1个
|
4
|
膨胀水箱
|
稳定系统压力;排除在加热过程所释放出来的空气;吸纳系统水温升高时热膨胀而多出的水量
|
1个
|
5
|
模拟窗
|
宽10cm、高20cm
|
1套
|
6
|
玻璃散热器
|
国产
|
1套
|
|
