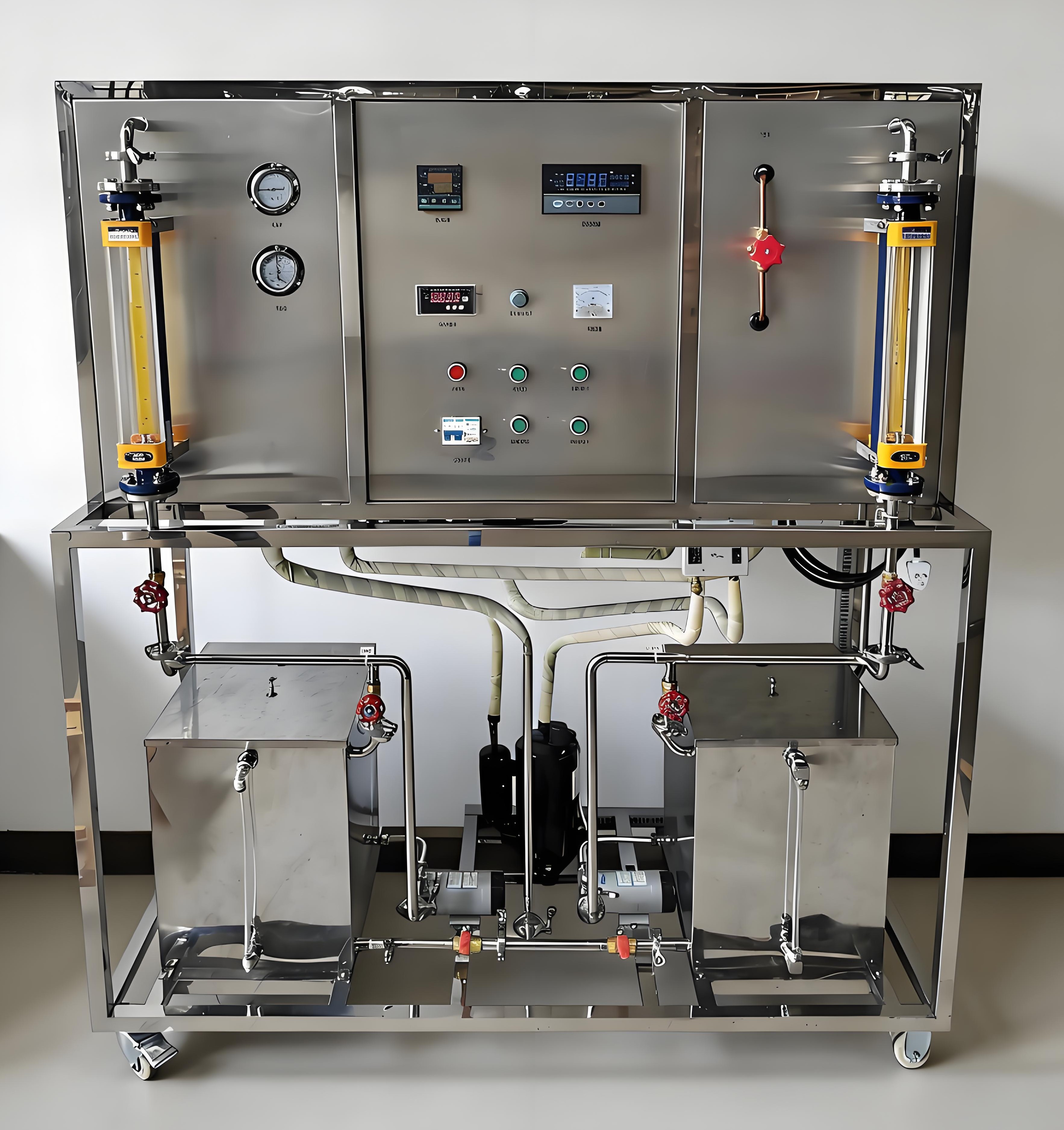

KH-RG51制冷压缩机性能实验台
产品详细信息

KH-RG51制冷压缩机性能实验台

一、实验目的:

1、加深了解制冷循环系统的组成。

2、学习测定制冷机性能的方法。

3、通过对新型蒸发器、冷凝器的进出水水温的检测,计算压缩机的制冷量、压缩机效率、制冷系数及蒸发器冷负荷、冷凝器的换热量。

4、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理

5、利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量

6、制冷机组能效比的计算与分析

二、制冷压缩机性能实验台主要配置:

全封闭制冷压缩机、冷凝器、节流阀、蒸发器、冷水泵、热水泵、玻璃转子流量计,水箱、电加热装置、液体转子流量计、8路万能巡检仪、温度传感器、高低压控制器、干燥过滤器、储液罐、电流表、电压表、压力表、不锈钢移动式实验台等组成。

三、技术参数:

1、输入电源:单相AC220V±10%50Hz,功率1.2KW。

2、实验台采用封闭式制冷压缩机,蒸发器和冷凝器均为水换热器。压缩机的轴功率通过输入电功率来测算。制冷工质采用R11。

3、测量参数:电压:0~250V,电流:4~5A,水流量40~400L/h,排气压力1.5Mpa,吸气压力0.04~0.07Mpa.

4、冷、热水泵参数:流量:20L/min,扬程:12m,功率:120W。

5、蒸发压力表量程-0.1-1.6MPa,冷凝压力表量程-0.1-0.9MPa。

6、冷水箱:不锈钢,容积:80L(冷水箱有盖密封,防止落灰,配有液位显示装置;水箱入口配有浮球阀以保证水箱水位恒定)。

7、热水箱:不锈钢,容积:60L,加热功率2.0KW(热水箱有盖密封,与冷水箱独立,配有液位显示装置)。

8、温度由高精度温度传感器测量,高精度万能信号输入巡检仪显示。

9、外形尺寸:1400×650×1600mm,外形为不锈钢可移动支架,带双刹车轮。

四、制冷压缩机性能实验台特点:

1、实验台为立式,整体组装,带脚轮,易移动,带水箱,用户接上电源即可使用。

2、实验台采用一匹全封闭制冷压缩机,工质为R123(充灌量为2Kg),实验台主试验为蒸发器液体载冷剂循环法,辅助试验为水冷冷凝器热平衡法,其制冷循环系统和水循环系统。实验台蒸发器和冷凝器均为水换热器。
