一、实验目的：

可对空气进行加热，加湿，冷却和干燥等空气调节过程的实验，空气品质处理有：表冷器，淋水式两种。

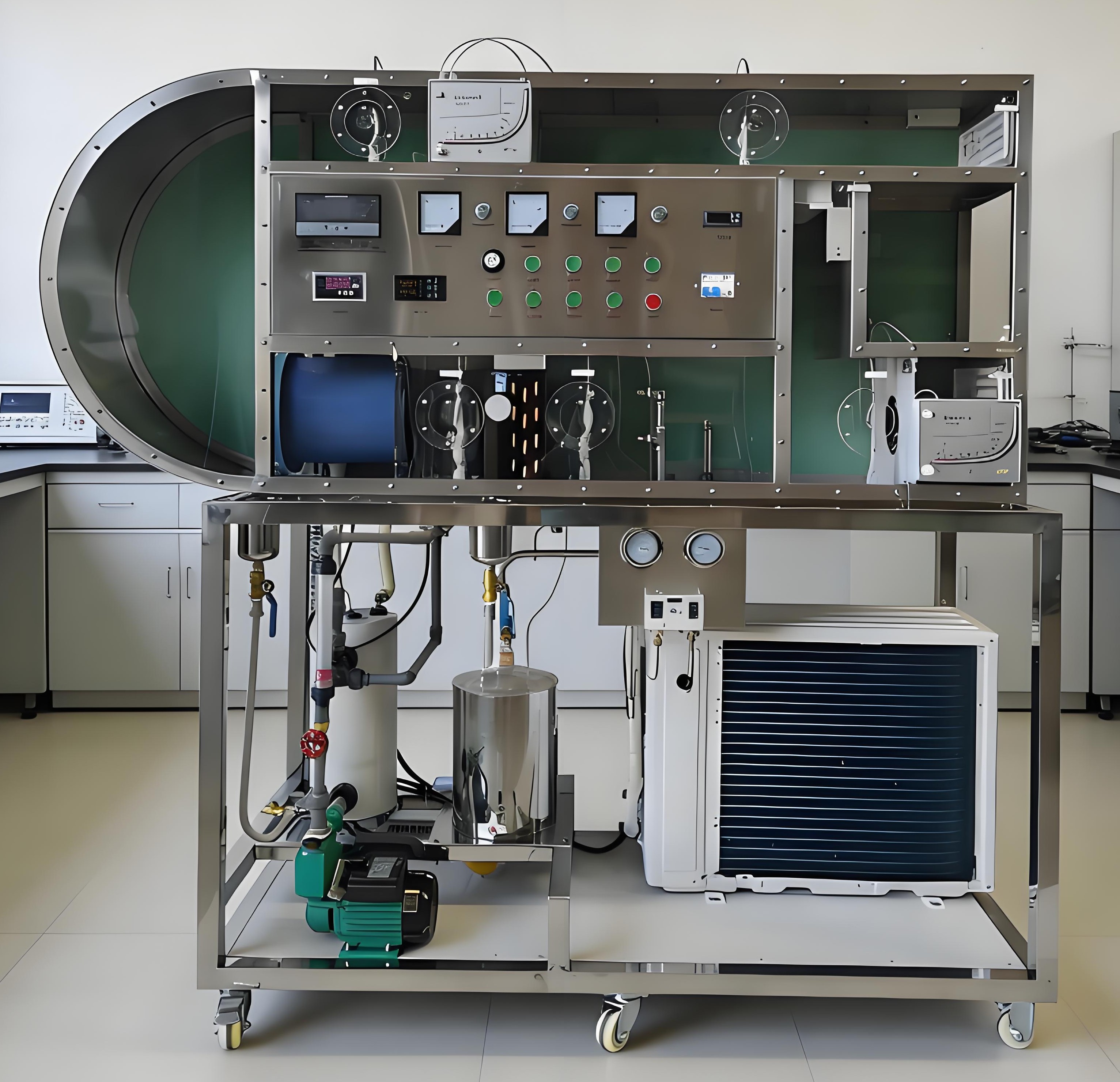

二、循环式空调过程实验装置主要配置：

塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度测试系统，湿度测试系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵，转子流量计，16路万能信号输入巡检仪显示温度、湿度、风差压，电控制箱，不锈钢支架。

三、技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率5.0KW。

2、温度：10-25度。压力：0-15MPa、湿度：10-40RH%、流量：0-1000L/h

3、压缩机：制冷量950Kcal/n，制冷剂R12，制冷量3.0KW。

4、蒸发器换热面积：12m2，换热器换热面积：15m2。

5、蒸发器水箱：尺寸650×400×450mm,304不锈钢材质。

6、低噪音轴流风机：流量2000m3/h，功率370W。

7、水泵参数：流量：30L/min，扬程：20m，功率：370W。流量计范围40-400L/h。

8、温度由高精度温度传感器测量，万能信号输入巡检仪和高精度数字显示表显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。

9、外形尺寸：2800×600×1900mm，外形为不锈钢可移动支架，带双刹车轮。

四、数字II型循环式空调过程实验装置：

增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，增加文丘里流量计配差压传感器测流量，增加调频装置调节压缩机功率，配有数据采集，自动数据分析处理功能的软件等。
