KH-HG11二氧化碳吸收与解析实验装置
产品详细信息

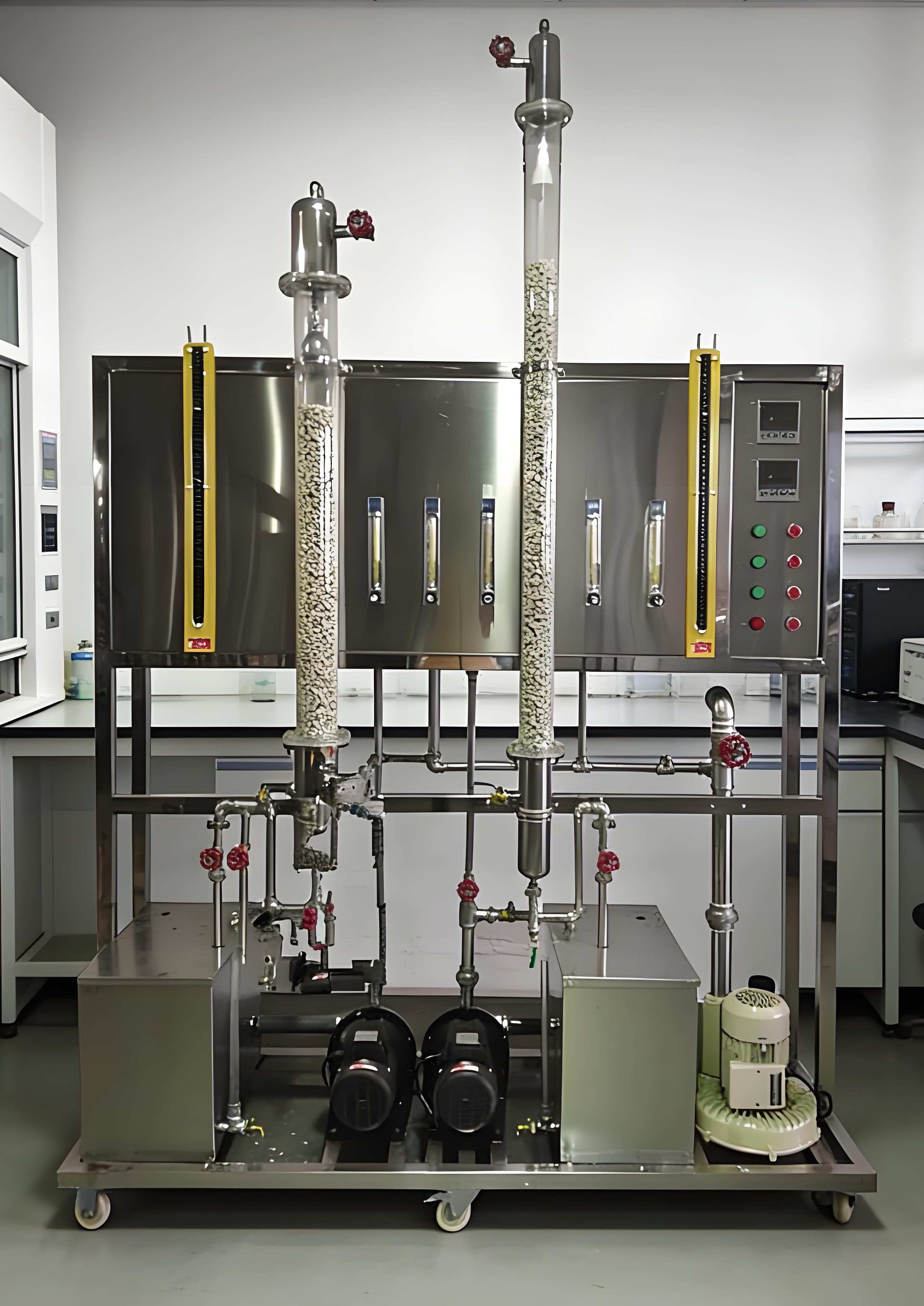

KH-HG11二氧化碳吸收与解析实验装置

KH-HG11二氧化碳吸收与解析实验装置

一、二氧化碳吸收与解析实验装置特点:

1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

4、全塔气液接触现象可视。

5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价,所以气体吸收实验常选择CO2作为溶质组分。

6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。

7、装置设计可360度观察,实现全方位教学与实验。

二、二氧化碳吸收与解析实验装置功能:

1、了解填料吸收塔的基本流程及设备结构并练习操作。

2、了解填料塔的流体力学性能。

3、学习填料吸收塔传质能力和传质效率的测定方法。

4、掌握以ΔX为推动力的总体积吸收系数的测定方法。

三、设计参数:

1、液相体积传质系数:0.006—0.02( m/s)。

2、空气流量:0.25~2.5m3/h。

3、二氧化碳流量:0.01~0.16m3/h。

4、填料塔压降:0.6—1.5KPa;常温、常压操作。

5、水:装置自带304不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。

6、电:电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

7、气:空气来自风机(自带气源),CO2来自气体钢瓶。

8、实验物料:水-- CO2。

9、外配设备、药品:二氧化碳钢瓶及减压阀;Ba(OH)2标准液、HCL标准液、化学分析仪(用户自配)。

四、二氧化碳吸收与解析实验装置主要设备:

1、玻璃填料吸收塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=70mm。

2、玻璃填料解吸塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=90mm。

3、吸收塔填料层有效高度Z=1200mm。

4、LZB-4 CO2转子流量计:流量范围 0.01~0.16m3/h。

5、LZB-10 空气转子流量计:流量范围0.25~2.5m3/h。

6、LZB-10水转子流量计:流量范围10~100L/h。

7、宇电AI702M多路温度数字显示仪。

8、压差计:U型压差计,观察上下塔压降变化。

9、鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。

10、不锈钢离心泵:功率370W,最大流量5m3/h。

11、电器:接触器、开关、漏电保护空气开关。

12、304不锈钢管路、管件及阀门。

13、304不锈钢仪表柜:测控、电器设备在实验架上。

14、304不锈钢材质框架1600*550*2200mm(长×宽×高),带脚轮及禁锢脚。

五、测控组成:

变量

检测机构

显示机构

执行机构

液体进口温度

Pt100铂电阻

数显仪表

气体进口温度

Pt100铂电阻

数显仪表

液体流量

转子流量计

流量计就地显示

手动调节

CO2流量

转子流量计

流量计就地显示

手动调节

空气流量

转子流量计

流量计就地显示

手动调节

塔体压降

U型压力计

就地显示

CO2液体浓度

化学分析







KH-HG11/II数字型二氧化碳吸收与解析实验装置

一、数字型二氧化碳吸收与解析实验装置特点:

1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

4、全塔气液接触现象可视。

5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价,所以气体吸收实验常选择CO2作为溶质组分。

6、塔中部有液体再分布器,塔底部有栅板式填料支承装置。填料塔底部有液封装置,以避免气体泄漏。

7、装置设计可360度观察,实现全方位教学与实验。

8、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行不出现安全事故。

二、数字型二氧化碳吸收与解析实验装置功能:

1、了解填料吸收塔的基本流程及设备结构并练习操作。

2、了解填料塔的流体力学性能。

3、学习填料吸收塔传质能力和传质效率的测定方法。

4、掌握以ΔX为推动力的总体积吸收系数 的测定方法。

三、设计参数:

1、液相体积传质系数 :0.006—0.02( m/s)。

2、空气流量:0.25~2.5m3/h。

3、二氧化碳流量:0.01~0.16m3/h。

4、填料塔压降:0.6—1.5KPa;常温、常压操作。

5、水:装置自带304不锈钢水箱,连接自来水。实验时经离心泵进入吸收塔,循环使用。

6、电:电压AC220V,功率1.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

7、气:空气来自风机(自带气源),CO2来自气体钢瓶。

8、实验物料:水-- CO2。

9、外配设备、药品:二氧化碳钢瓶及减压阀;Ba(OH)2标准液、HCL标准液、化学分析仪(用户自配)。

四、数字型二氧化碳吸收与解析实验装置主要设备:

1、玻璃填料吸收塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=70mm。

2、玻璃填料解吸塔:内装φ10×10mm拉西环不锈钢填料;填料塔内径 D=90mm。

3、吸收塔填料层有效高度Z=1200mm。

4、LZB-4 CO2转子流量计:流量范围 0.01~0.16m3/h。

5、空气流量计:孔板流量计,孔板喉径:φ10mm,压差传感器0~2KPa。

6、液体流量:DN6涡轮流量计:流量范围10~600 L/h,4-20mA远传输出,流量检测机构。

7、塔体床层压降由5KPa差压传感器测取,观察上下塔压降变化。

8、宇电AI702M(带485接口)多路温度数字显示仪。

9、宇电AI702M(带485接口)多路流量数字显示仪。

10、宇电AI702M(带485接口)多路压差数字显示仪。

11、鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。

12、不锈钢离心泵:功率370W,最大流量5m3/h。

13、电器:接触器、开关、漏电保护空气开关。

14、304不锈钢管路、管件及阀门。

15、304不锈钢仪表柜:测控、电器设备在实验架上。

16、304不锈钢材质框架1600*550*2200mm(长×宽×高),带脚轮及禁锢脚。

17、软件组成:模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。

五、测控组成:

变量

检测机构

显示机构

执行机构

液体进口温度

Pt100铂电阻

数字显示仪表,精度:0.5%FS

气体进口温度

Pt100铂电阻

数字显示仪表,精度:0.5%FS

液体流量

涡轮流量计

数字显示仪表,精度:0.5%FS

变频器

CO2流量

转子流量计

流量计就地显示

手动调节

空气流量

孔板流量计

数字显示仪表,精度:0.5%FS

变频器

塔体压降

差压传感器

数字显示仪表,精度:0.5%FS

CO2液体浓度

化学分析

气相色谱仪

六通阀
