KH-HG18化工流动过程综合实验装置
产品详细信息

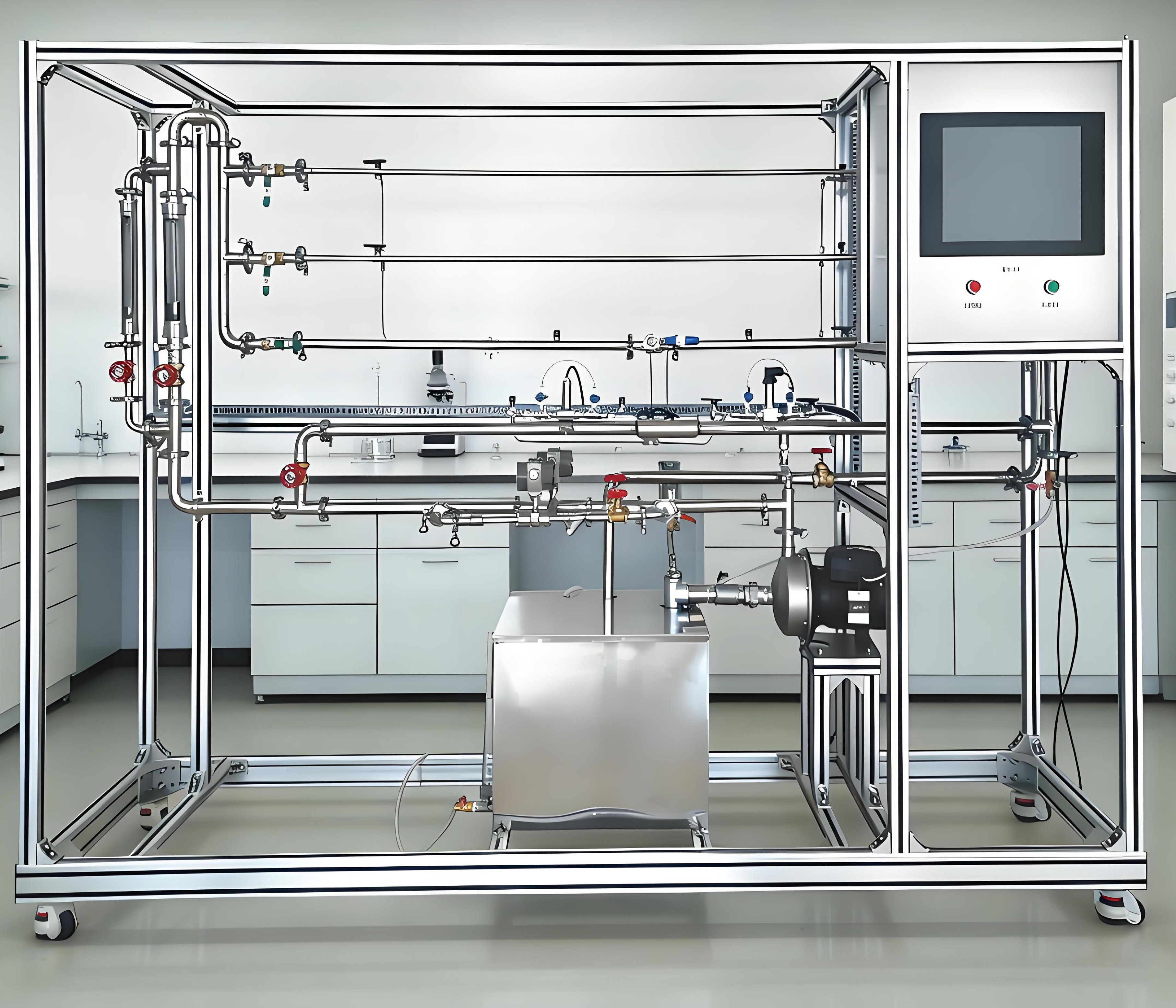

KH-HG18化工流动过程综合实验装置

KH-HG18化工流动过程综合实验装置

一、化工流动过程综合实验装置特点:

1、离心泵性能和流体阻力测定装置合二为一,设备安装在一个钢质的可移动框架平台之中,总体布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

3、管路取压采用工业标准均压环方式,取压稳定、准确;采用高压用差压传感器和低压用工业标准倒U型压差计,工艺美观,操作方便。

4、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量,这种方法数据准确,可让学生掌握电动机有效功率的实际测量方法。

5、电机转速采用转速传感器进行测量,数字仪表转换后显示。

6、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。

7、装置设计可360度观察,实现全方位教学与实验。

二、化工流动过程综合实验装置功能:

1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。

2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。

3、学习压差传感器测量压差,流量计测量流量的方法。

4、学习合理选择坐标系的方法,掌握对数坐标系的使用方法。

5、熟悉离心泵的结构与操作方法,了解常用的测压仪表。

6、掌握离心泵特性曲线的测定方法、表示方法,加深对离心泵性能的了解。

7、掌握流量计的标定方法。

8、了解文丘里流量计流量系数C随雷诺数Re的变化规律,流量系数C的确定方法。

三、设计参数:

1、流体阻力:

1)光滑管:雷诺数:500~30000,液体流量:10~1000L/h,压差范围:10~100KPa。常温、常压操作。

2)粗糙管:雷诺数:500~30000,液体流量:10~1000L/h,压差范围:20~150KPa。常温、常压操作。

3)阀门局部阻力:雷诺数:2000~15000,液体流量:100~1000L/h,压差范围:10~200KPa。常温、常压操作。

2、流量及性能测定:

1)文丘里流量计流量:0.2~10m3/h,压差范围:10~200KPa。

2)涡轮流量计流量:0.5~8.0m3/h。

3、离心泵特性、管路性能:

1)液体流量:0~7.2m3/h,离心泵出口压力:0-0.2MPa,离心泵的扬程(H):0-20m,

2)离心泵轴功率(N):0.43-0.85KW,离心泵效率(η):0-60%,离心泵转速:0-2900r/min。

3)液体温度:常温。

4、水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。

5、电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

6、实验物料:清洁自来水,外配设备:无。

四、化工流动过程综合实验装置主要设备:

1、304不锈钢光滑管:管内径d—10mm,管长L—1500mm。

2、304不锈钢粗糙管:管内径d—12mm,管长L—1500mm,内装不锈钢螺旋丝。

3、304不锈钢局部管:管内径d—20mm,管长L—1500mm,上有不锈钢阀门一个。

4、LZB-25水转子流量计:流量范围100~1000L/h。

5、LZB-10水转子流量计:流量范围10~100L/h。

6、DN20涡轮流量计:流量范围0.5~8.0m3/h,4-20mA远传输出,流量检测机构。

7、光电传感器:数显,测量范围0~2999rpm,精度1rpm,转速检测机构。

8、压差传感器:量程0~200KPa,4-20mA远传输出,压差检测机构。

9、文丘里流量计:文丘里喉径:Φ14mm。

10、单相矢量变频器,规格:(0-50)Hz。

11、功率变送器、智能功率数字显示仪。

12、玻璃倒U型压差计,0--600H2O。

13、指针示压力表:表盘直径Φ100mm 测量范围0-0.4MPa 精度1.5级。

14、指针示真空表:表盘直径Φ100mm 测量范围-0.1-0MPa 精度1.5级。

15、宇电AI501温度数字显示仪。

16、宇电AI501流量数字显示仪。

17、宇电AI501压差数字显示仪。

18、不锈钢离心泵:功率750W,最大流量:7.2m3/h。

19、水箱:304不锈钢材质,容积100L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。

20、管路:304卫生级不锈钢材质,采用不锈钢快装活接与管路连接;管道活接连接涡轮流量计。

21、阀门:采用304不锈钢阀和优质铜阀。

22、电器:接触器、开关、漏电保护空气开关。

23、304不锈钢仪表柜:测控、电器设备在实验架上。

24、304不锈钢材质框架2300*550*1800mm(长×宽×高),带脚轮及禁锢脚。

五、测控组成:

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

水流量

涡轮流量计

数字流量仪表

手动阀控

液体温度

PT100铂电阻

数字温度仪表

泵进口压力

指针式压力表

就地显示

泵出口压力

指针式真空表

就地显示

泵功率

功率变送器

数字功率仪表

压差

压差传感器

数字压力仪表

电机转速

光电传感器

数字转速仪表



KH-HG18/II数字型化工流动过程综合实验装置

一、数字型化工流动过程综合实验装置特点:

1、离心泵性能和流体阻力测定装置合二为一,设备安装在一个钢质的可移动框架平台之中,总体布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。

2、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

3、管路取压采用工业标准均压环方式,取压稳定、准确;采用高压用差压传感器和低压用工业标准倒U型压差计,工艺美观,操作方便。

4、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量,这种方法数据准确,可让学生掌握电动机有效功率的实际测量方法。

5、电机转速采用转速传感器进行测量,数字仪表转换后显示。

6、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。

7、装置设计可360度观察,实现全方位教学与实验。

8、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。

二、数字型化工流动过程综合实验装置功能:

1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。

2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。

3、学习压差传感器测量压差,流量计测量流量的方法。

4、学习合理选择坐标系的方法,掌握对数坐标系的使用方法。

5、熟悉离心泵的结构与操作方法,了解常用的测压仪表。

6、掌握离心泵特性曲线的测定方法、表示方法,加深对离心泵性能的了解。

7、掌握流量计的标定方法。

8、了解文丘里流量计流量系数C随雷诺数Re的变化规律,流量系数C的确定方法。

三、设计参数:

1、流体阻力:

1)光滑管:雷诺数:500~30000,液体流量:10~1000L/h,压差范围:10~100KPa。常温、常压操作。

2)粗糙管:雷诺数:500~30000,液体流量:10~1000L/h,压差范围:20~150KPa。常温、常压操作。

3)阀门局部阻力:雷诺数:2000~15000,液体流量:100~1000L/h,压差范围:10~200KPa。常温、常压操作。

2、流量及性能测定:

1)文丘里流量计流量:0.2~10m3/h,压差范围:10~200KPa。

2)涡轮流量计流量:0.5~8.0m3/h。

3、离心泵特性、管路性能:

1)液体流量:0~7.2m3/h,离心泵出口压力:0-0.2MPa,离心泵的扬程(H):0-20m,

2)离心泵轴功率(N):0.43-0.85KW,离心泵效率(η):0-60%,离心泵转速:0-2900r/min。

3)液体温度:常温。

4、水:装置自带304不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。

5、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

6、实验物料:清洁自来水,外配设备:无。

四、数字型化工流动过程综合实验装置主要设备:

1、304不锈钢光滑管:管内径d—10mm,管长L—1500mm。

2、304不锈钢粗糙管:管内径d—12mm,管长L—1500mm,内装不锈钢螺旋丝。

3、304不锈钢局部管:管内径d—20mm,管长L—1500mm,上有不锈钢阀门一个。

4、LZB-25水转子流量计:流量范围100~1000L/h。

5、LZB-10水转子流量计:流量范围10~100L/h。

6、DN20涡轮流量计:流量范围0.5~8.0m3/h,4-20mA远传输出,流量检测机构。

7、压差传感器:量程0~200KPa,4-20mA远传输出,压差检测机构。

8、文丘里流量计:文丘里喉径:Φ14mm。

9、单相矢量变频器,规格:(0-50)Hz。

10、功率变送器、智能功率数字显示仪。

11、玻璃倒U型压差计,0--600mmH2O。

12、压力传感器:测量范围0-0.6MPa,精度0.5级。

13、负压传感器:测量范围-0.1-0MPa,精度0.5级。

14、宇电AI708H(带485接口)数显转速检测仪。

15、宇电AI601(带485接口)智能功率数字显示仪。

16、宇电AI501(带485接口)温度数字显示仪。

17、宇电AI702M(带485接口)压力数字显示仪。

18、宇电AI501(带485接口)流量数字显示仪。

19、宇电AI702M(带485接口)压差数字显示仪。

20、不锈钢离心泵:功率750W,最大流量:7.2m3/h。

21、水箱:304不锈钢材质,容积100L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。

22、管路:304卫生级不锈钢材质,采用不锈钢快装活接与管路连接;管道活接连接涡轮流量计。

23、阀门:采用304不锈钢阀和优质铜阀。

24、电器:接触器、开关、漏电保护空气开关。

25、304不锈钢仪表柜:测控、电器设备在实验架上。

26、304不锈钢材质框架2300*550*1800mm(长×宽×高),带脚轮及禁锢脚。

五、测控组成:

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

水流量

涡轮流量计

数字显示仪表,精度:0.5%FS

变频器

液体温度

PT100铂电阻

数字显示仪表,精度:0.5%FS

泵进口压力

负压传感器

数字显示仪表,精度:0.5%FS

泵出口压力

压力传感器

数字显示仪表,精度:0.5%FS

泵功率

功率变送器

数字显示仪表 ,精度:0.5%FS

压差

压差传感器

数字显示仪表,精度:0.5%FS

电机转速

光电传感器

数字显示仪表,精度:0.5%FS
