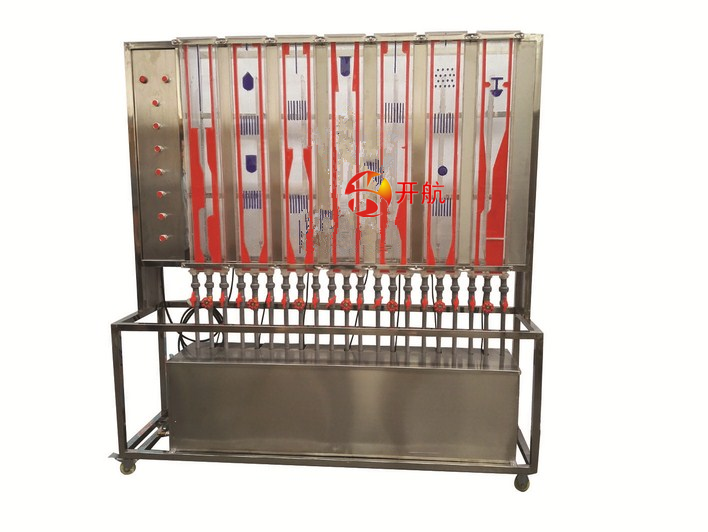

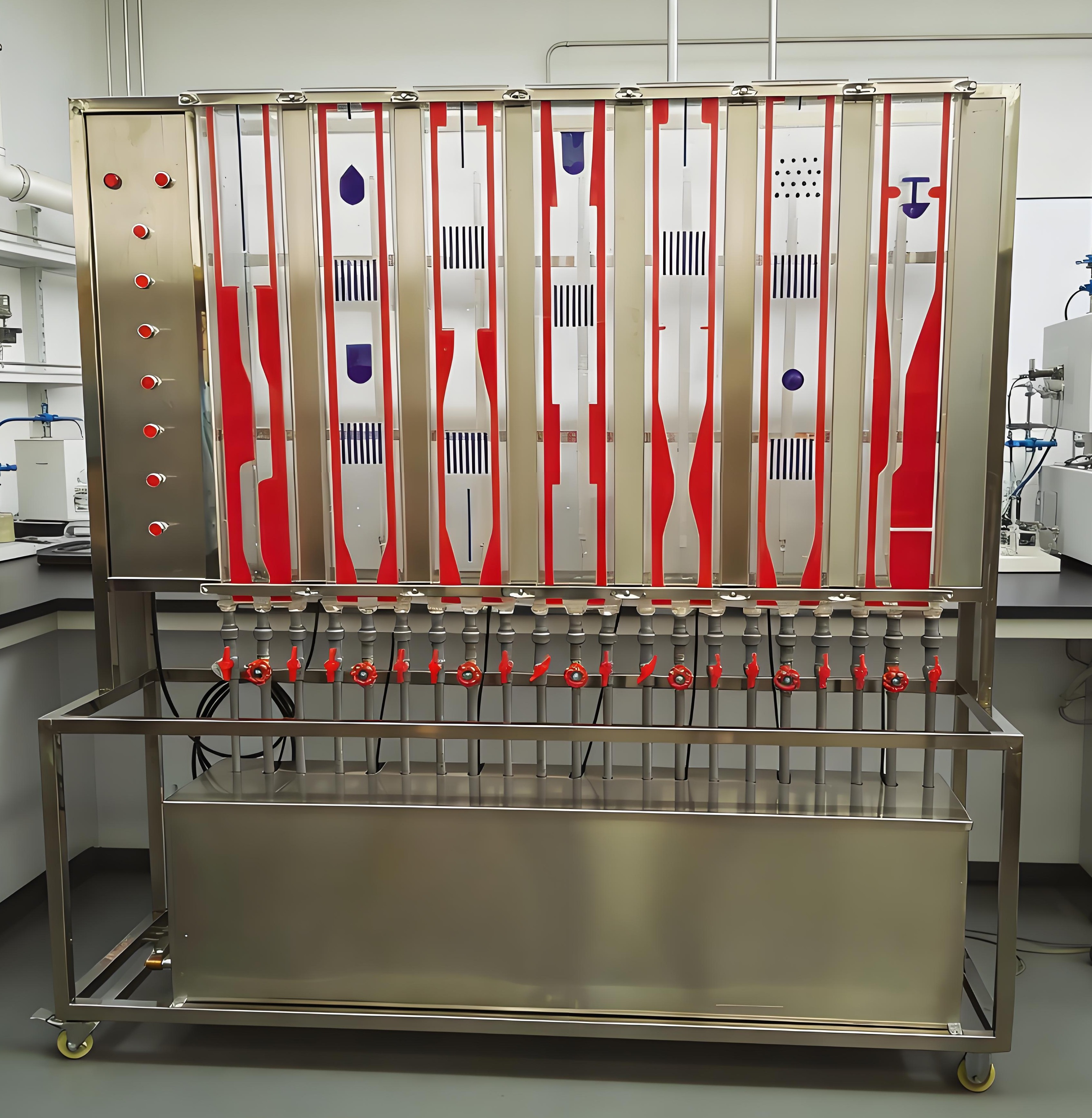

KH-HG20 流体流线演示实验装置
产品详细信息

一、装置特点:

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、本实验装置所有流动绕体均采用优质有机玻璃制作,绕体部分采用有色材料,观察部分采用透明材料,实验现象清晰,方便学生观察。

4、流动绕体类型多样:文丘里模拟,转角模拟,突扩突缩模拟、流线体及孔板模拟,圆形体及直线收尾体模拟,球阀全开模拟,具有良好的实验效果。

5、所有管件和框架均采用304不锈钢材质,进行精细抛光处理,体现整个装置的工艺完美性。

6、装置设计可360度观察,实现全方位教学与实验。

二、装置功能

1、观察流体流过不同绕流体的流动现象。

2、演示观察流量或进气量改变流场的变化情况。

三、设计参数:

1、常压、常温操作。

2、液体流量:0-5m3/h。

四、公用设施:

1、水:装置自带不锈钢水槽,实验时经离心泵进入实验导管并循环使用。

2、电:电压AC220V,功率1.0KW,标准单相三线制。

3、实验物料:清洁自来水。

五、主要设备:

1、水泵为不锈钢离心泵:功率750W,最大流量7.2m3/h。

2、掺气量多少及气泡大小由掺气装置可调。

3、显示面尺寸:160×1000 mm,优质有机玻璃制作。

4、灯光照明,大小气泡随水流的流动过程均清晰可见。

5、器外罩及流场边界由色彩和谐的有机玻璃制作。

6、接触器、开关、漏电保护空气开关。

7、304不锈钢管路、水箱、管件及阀门。

8、304不锈钢仪表柜:测控、电器设备在实验架上。

9、304不锈钢材质框架1600*500*1800mm(长×宽×高)  带脚轮及禁锢脚。
