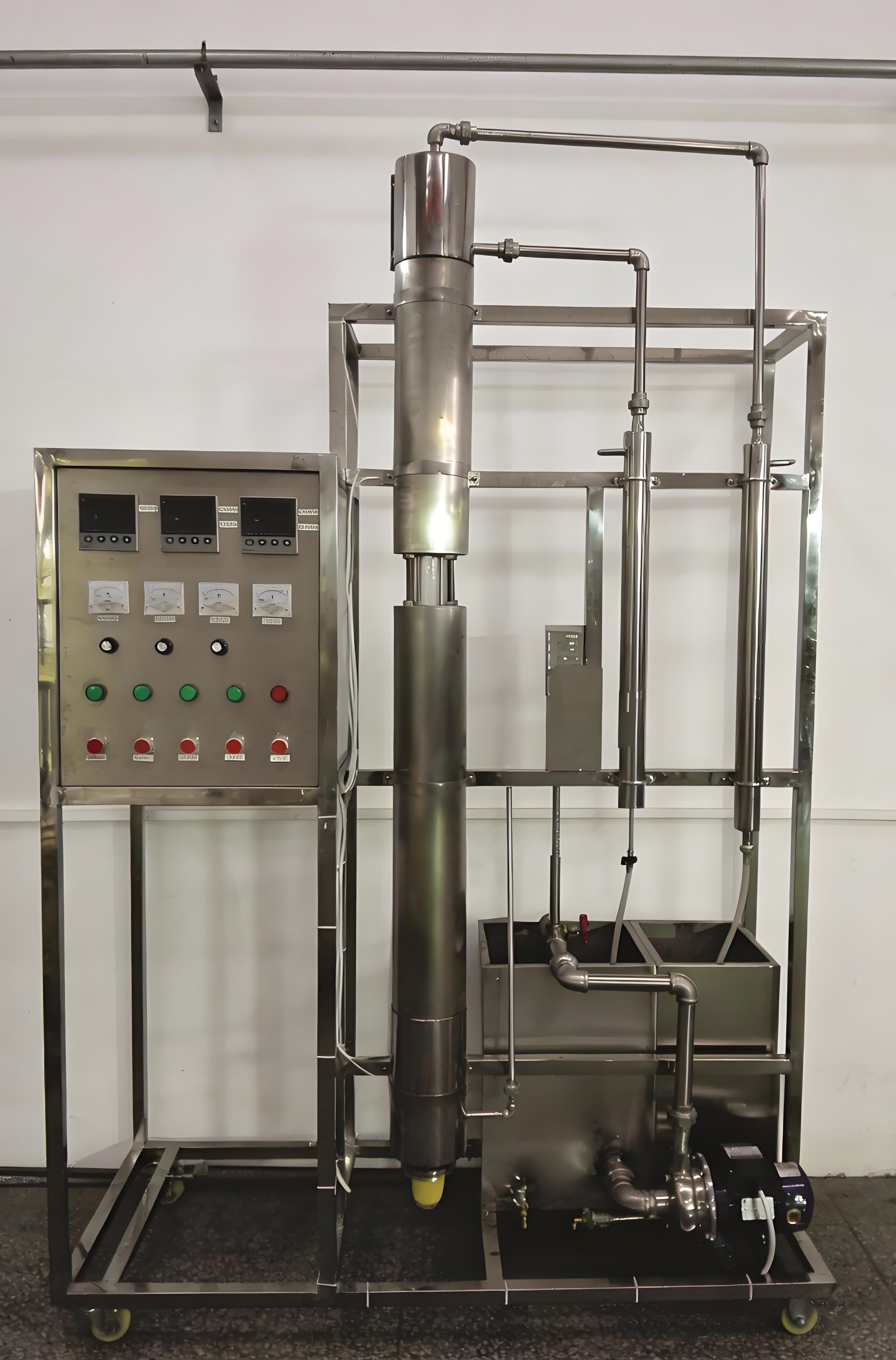

KH-HG21 单管升膜蒸发实验装置
产品详细信息

一、装置功能

1观察流体水在升膜蒸发器内的流动状态(泡状流、弹型流、搅拌流和环状流)。

2测量在不同流型下的对流传热系数及蒸汽的干度。

二、设计参数

传热系数:1000-5000 ( w/m.2.oC)。液体流量:4~40L/h、常压操作。

三、公用设施

1、水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。

2、电:电压AC220V,功率2.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

3、实验物料:清洁自来水,外配设备:无。

四、主要设备

304不锈钢预热釜:功率2.0KW,可调,带保温层。

304不锈钢加热段:φ22*750mm,功率0.2KW可调,带保温层。

玻璃观测段 长度100mm高硼硅玻璃视窗。

304不锈钢测量段:φ18*500mm,功率0.2KW可调,带保温层。
304不锈钢液体冷却器:列管冷凝器,换热面积0.1m2 。
304不锈钢蒸汽冷凝器:列管冷凝器,换热面积0.1m2 。

LZB-10转子流量计:流量范围6~60L/h 。

不锈钢离心泵 1台。

不锈钢水箱 1台。

冷却水出口温度 1支。

主体温度、壁面温度热电偶3支。

宇电AI702M多路数字温度显示仪。

宇电AI518温度控制仪(带手动功能)。

304不锈钢仪表柜:测控、电器设备在实验架上。

304不锈钢材质框架1500*500*2000mm(长×宽×高),带脚轮及禁锢脚。
