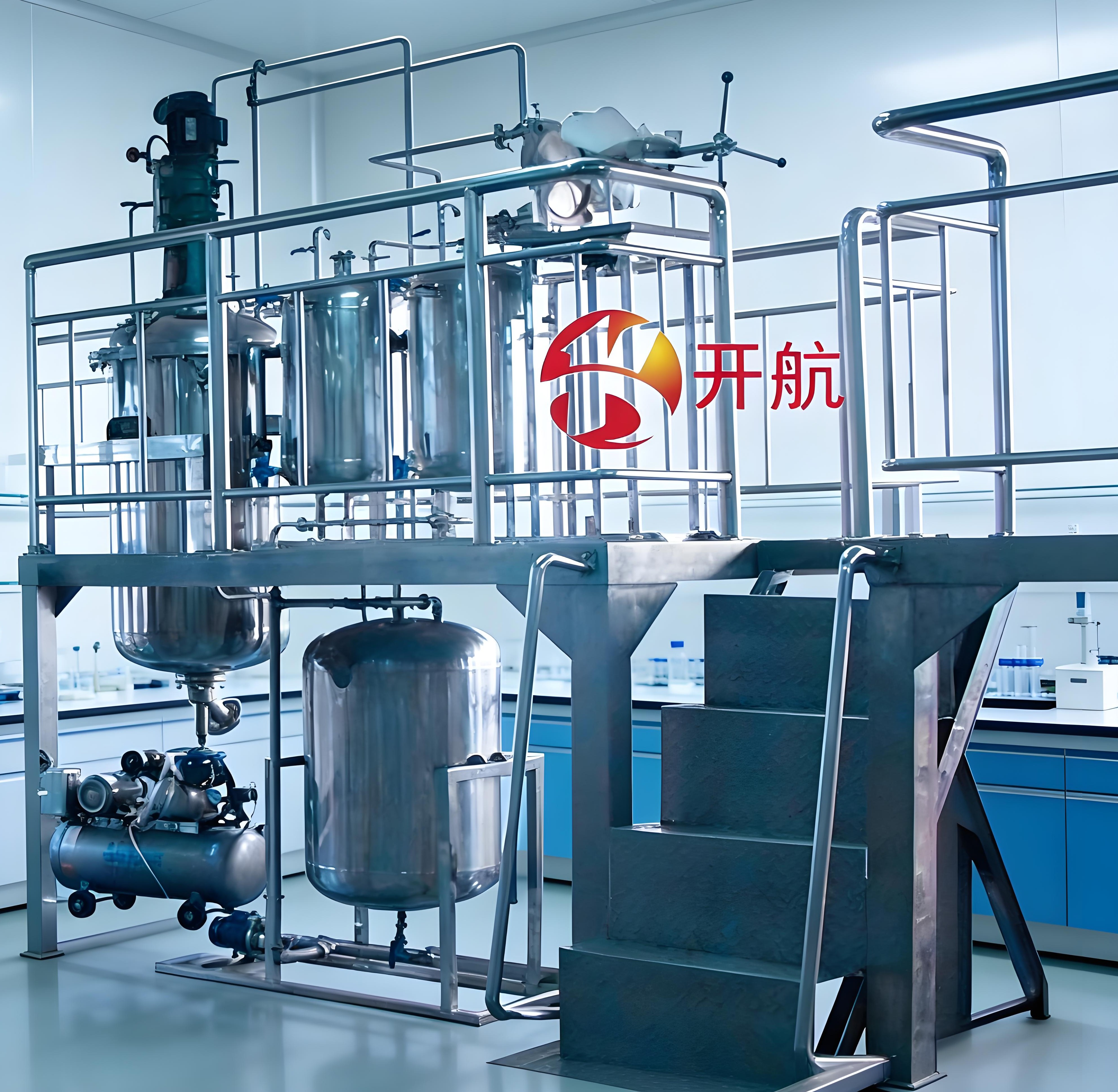

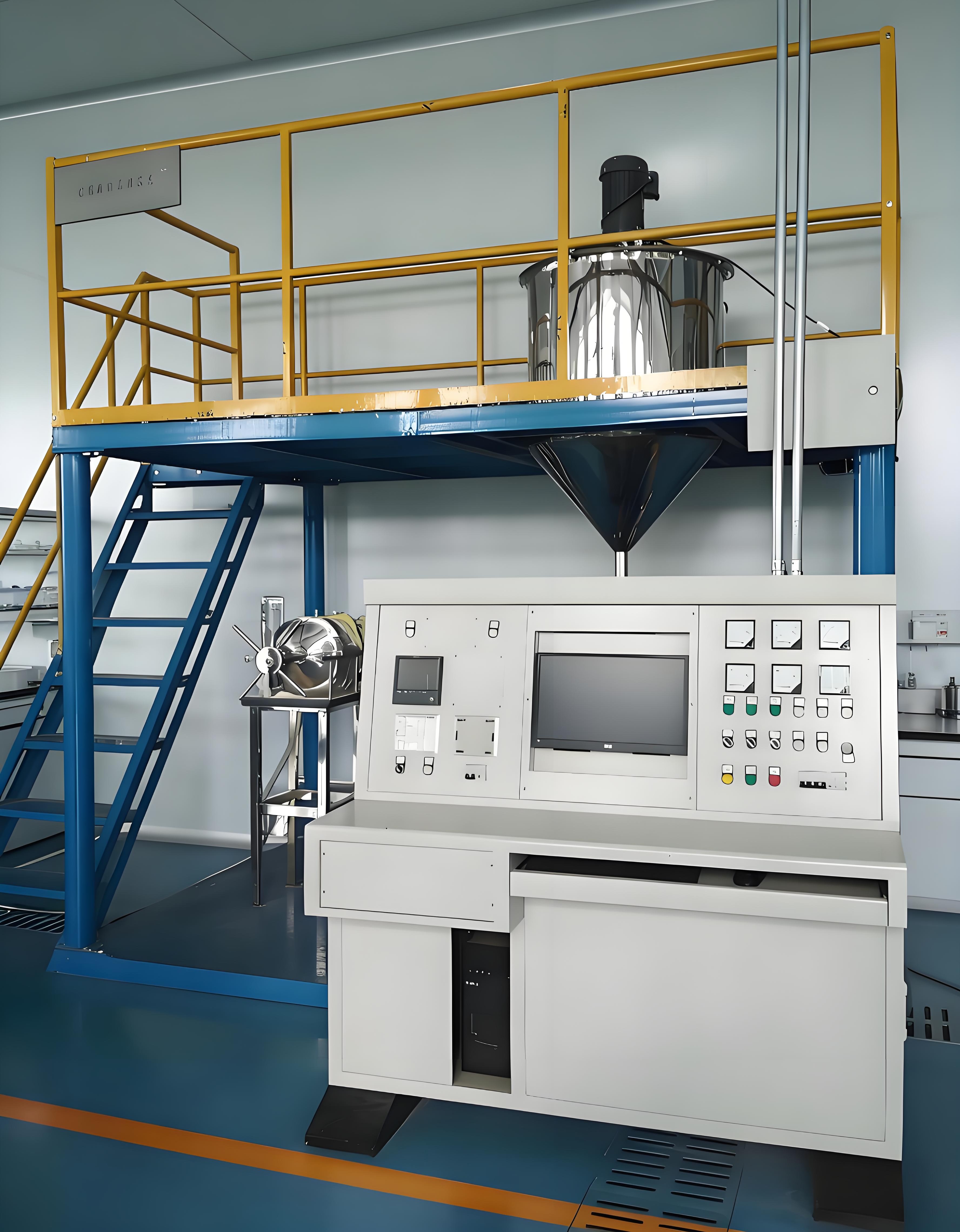

KH-HD1 计算机过程控制板框过滤操作实训装置
产品详细信息

分    项

说        明

装置功能

1. 板框过滤岗位技能:板框过滤机的构造和操作方法;板框压滤机的操作(装合、过滤、洗涤、卸渣、整理);洗涤速率与最终过滤速率的关系;操作条件对过滤速度的影响。

2. 板框过滤辅助岗位技能:配浆方法及技能;过滤加压泵的操作;压缩机的操作;洗涤液的配置;洗涤系统的操作。

3. 产品过程控制岗位技能:液位的控制;配浆罐气体搅拌控制;操作压力的控制;料液温度的控制。

4. 化工仪表岗位技能:减压阀的使用;压力表的使用;压力变送器的使用;温度传感器的使用;转子流量计的使用;真彩人机界面触摸屏的使用、声光报警器的使用、水表的使用;电表的使用;调压模块的使用。

5. 就地及远程控制岗位技能:现场操作报表的制作、记录,现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载。

设计参数

装置整体采用工程化布局,两层布置,一层为主操作区,二层主要为观察区。

物料:碳酸钙粉末。

过滤面积0.9m2,设计压力:0.6MPa。

整机参数

设备主体:3700x2000x3500mm(长x宽x高 ),可根据实训场地实际高度和场地面积进行调整,整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板

电气系统

标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸:1400x800x1300mm(长x宽x高)。

公用设施

水:实验用水由现场水龙头接入原料罐和洗涤罐。

电:电压AC380V,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。



主要设备

板框过滤机:不锈钢,过滤面积0.9m2,操作压力:0.5MPa。一台。

原料罐:304不锈钢,Ф500x900mm,一台。
电机:功率:0.14KW,配置变频调速器调速。
搅拌罐:304不锈钢,Ф350x550mm,一台。
洗涤罐:304不锈钢,Ф425x600mm,一台。
滤液收集槽:304不锈钢,Ф350x550mm,一台。
浓浆泵:不锈钢离心泵,功率:0.37KW,一台。
离心泵:功率:0.37KW,流量:2m3/h,一台。

空气压缩机  排气量0.067L/min,工作压力0.8MPa,转速2800r/min  一台。
温度检测点:1点。
压力检测点:3点。
流量检测点:1点。
液位检测点:1点。

联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19”液晶显示屏。二年质保。操作系统:中文专业版WINXP。

上位机监控软件

RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构



过滤机进口温度

PT100铂电阻

宇电显示仪



过滤机进口压力

压力传感器

宇电显示仪

自控



原料罐压力

指针式压力表

现场显示



过滤压力调节阀压力

指针式压力表

现场显示

手动



滤液收集槽液位

磁翻板远传液位计

宇电AI708报警

自控



电机转速

转速传感器

宇电显示仪

自控
