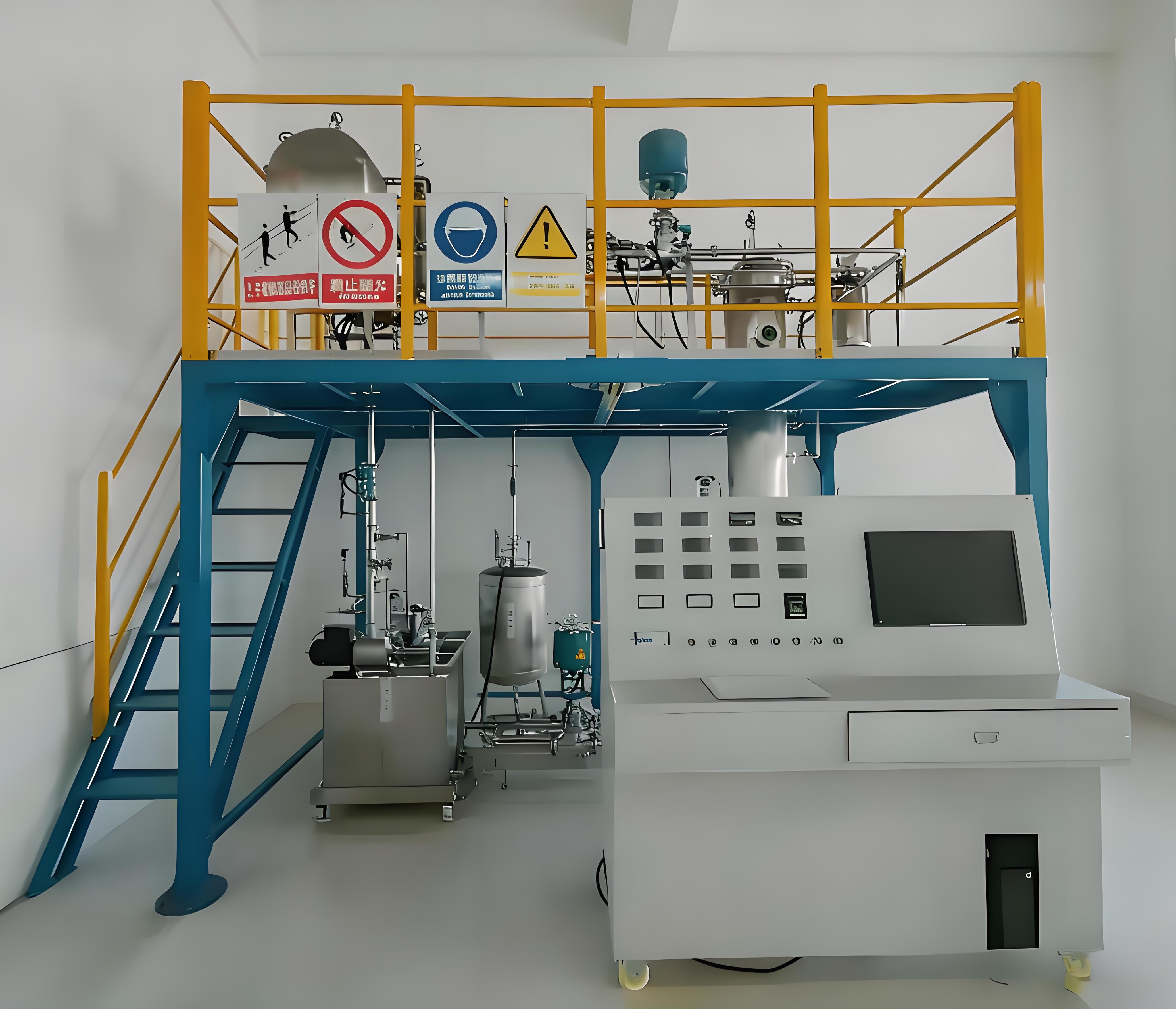

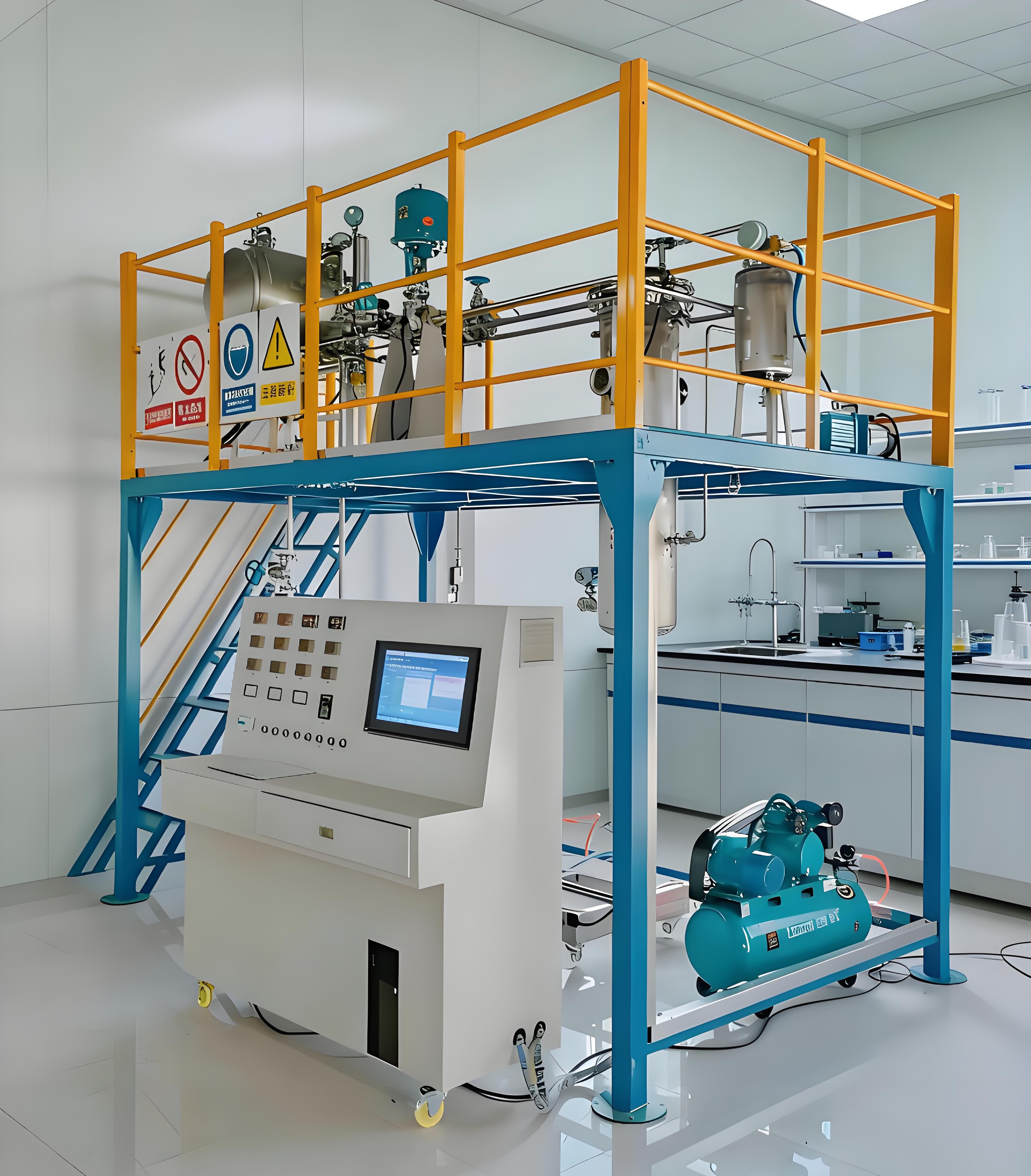

KH-HD3计算机过程控制流体输送操作实训装置
产品详细信息

KH-HD3计算机过程控制流体输送操作实训装置

一、计算机过程控制流体输送操作实训装置功能:

1、集成了流体流动和流体输送机械两个单元操作内容的实验教学。能全面了解流体流动过程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能概念和实验方法。

2、本装置模拟工艺生产系统,设置流量比值调节系统,训练学生实际化工生产的操作能力。实现流体输送:液相输送和气相输送,以及真空输送,通过装置可以完成离心泵的各个实验以及管路阻力的各个实验,锻炼学生判断和排除故障的能力。

3、通过现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。

二、设计参数:

1、压力控制:离心泵进口压力:-15~-6Pa。

2、1号泵单独运行时出口压力:0.15~0.27MPa(流量为0-6m3/h)。

3、两台泵串联时出口压力:0.27~0.53MPa(流量为0-6m3/h)m3/h。

4、两台泵并联时出口压力:0.12~0.28MPa(流量为0-7m3/h)。

5、压降范围:光滑管阻力压降:0~7KPa(流量为0-3m3/h)。

6、局部阻力管阻力压降:0~22KPa(流量为0-3m3/h)。

7、离心泵特性流体流量:2-7m3/h。

8、阻力特性流体流量:0-3m3/h。

9、液位控制:吸收塔液位:1/3~1/2。

10、设备尺寸:4000x2000x3500mm(长x宽x高),(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。

11、电气系统:标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸1400×800×1300mm(长×宽×高)。

12、水:实训过程中水可循环使用,实训结束后排空即可。

13、电:电压AC380V,功率2kW,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。

14、实验物料:清洁自来水。

三、计算机过程控制流体输送操作实训装置主要设备:

1、304不锈钢吸收塔:φ325x1300mm,110L。

2、304不锈钢高位槽:φ426x700mm,100L。

3、304不锈钢缓冲罐:Φ400x500mm,60L。

4、304不锈钢原料水槽:1000x600x500mm,300L。

5、1号泵:离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。

6、2号泵:离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。

7、真空泵:旋片式,P=0.37KW,真空度Pmax=-0.06kPa,U=220V。

8、空气压缩机:往复空压机,P=2.2KW,流量Qmax=0.25m3/min,U=220V。

9、联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19寸液晶显示屏。二年质保。操作系统:中文专业版WINXP 。

10、上位机监控软件:RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。

四、测控组成:

变量

检测机构

显示机构

执行机构

1号泵出口压力

压力表

压力表就地显示

1号泵进口压力

压力表

压力表就地显示

2号泵出口压力

压力表

压力表就地显示

2号泵进口压力

压力表

压力表就地显示

液位罐压力

压力表

压力表就地显示

光滑管压力差

压力表

压力表就地显示

粗糙管压力差

压力表

压力表就地显示

吸收塔压力

压力表

压力表就地显示

缓冲罐压力

压力表

压力表就地显示

1#2#泵出水总管压力

压力表

压力表就地显示

液位罐温度

PT100铂电阻

宇电AI702

自控

1#2#泵出水总管流量

转子流量计

现场显示

阀门
