一、计算机过程控制精馏操作实训装置功能:
1、通过进行再沸器温控操作;塔釜液位测控操作;采出液浓度与产量联调操作,实现间歇精馏岗位技能培训。
2、通过进行全塔性能测定;连续进料下部分回流操作;回流比调节;冷凝系统水量及水温调节;进料预热系统调节;塔视镜及分配罐状况控制,实现连续精馏岗位技能培训。
3、通过进行再沸器温控操作;塔釜液位测控操作;采出液浓度与产量联调操作。冷凝系统水量及水温调节;进料预热系统调节;塔视镜及分配罐状况控制;实现精馏现场工控岗位技能培训。
4、通过进行全塔温度、浓度分布检测;全塔、各液相检测点取样分析操作;塔流体力学性能及筛板塔气液鼓泡接触控制,实现质量控制岗位技能培训。
5、通过计量泵、变频器、涡轮流量计、电压变送器、功率变送器、压力变送器、热电阻、声光报警器、调压模块及各类就地弹簧指针表等的使用,单回路、串级控制和比值控制等控制方案的实施,实现化工仪表岗位技能培训。
6、通过现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
二、设计参数:

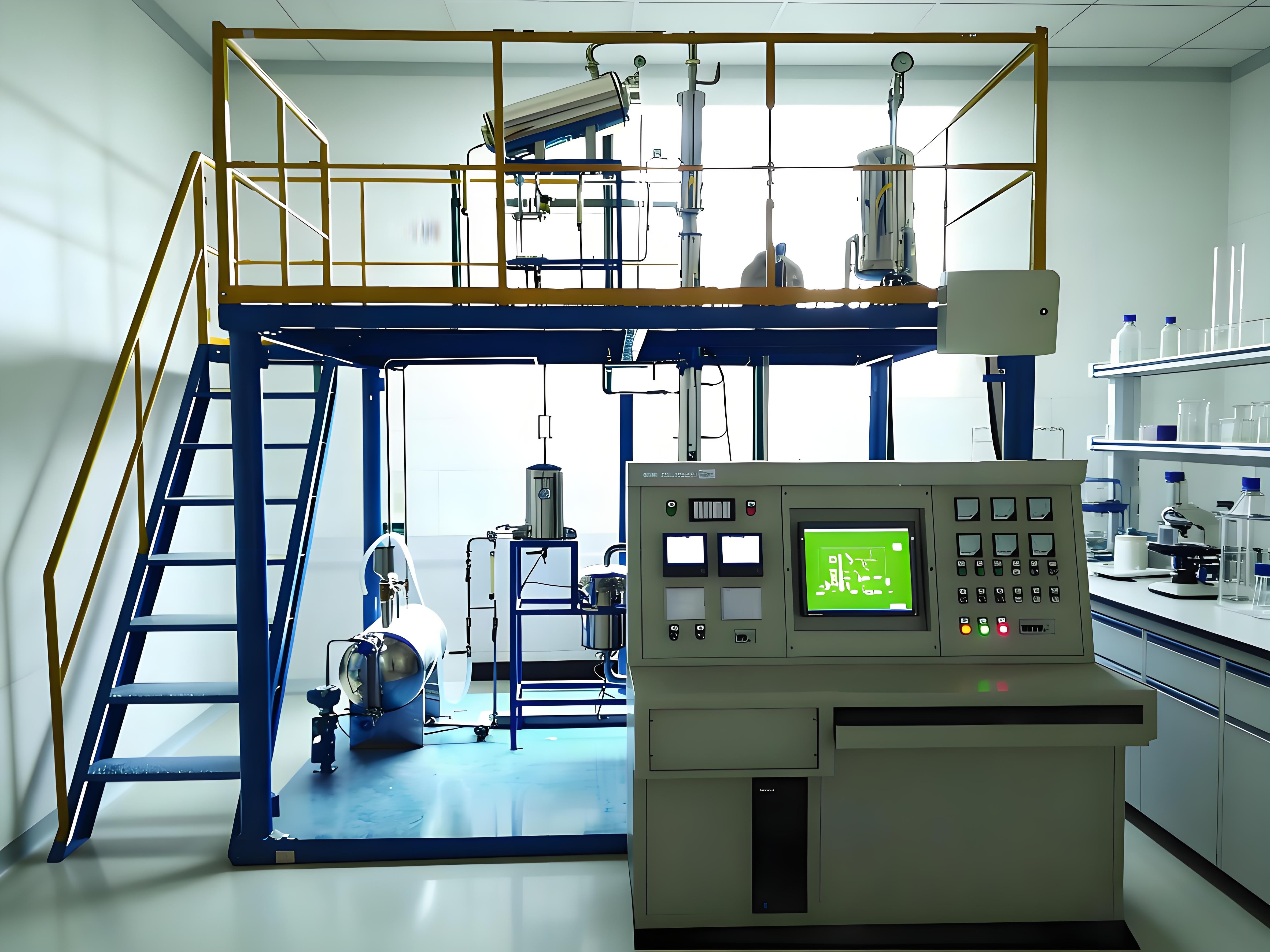

1、设备主体:3700x2000x3500mm(长x宽x高),(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。
2、电气系统:标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸: 1400x800x1300mm(长x宽x高)。
3、水:冷凝器冷却水由现场接入。
4、电:电压AC380V,功率2KW,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。
三、计算机过程控制精馏操作实训装置主要设备:
1、进料泵、回流泵、出料泵:计量泵,变频控制。
2、循环泵:不锈钢,型号BP18GR-15,10L/min。
3、真空泵:2XZ -2 ,380V 抽气量2L/S。
4、精镏塔:主体304不锈钢φ76x100mm,共15节,带玻璃观测段,上、下段,304不锈钢φ76x200mm;塔板为筛板。
5、原料液预热器:304不锈钢φ50x300mm,功率0.6kW。
6、塔底再沸器:304不锈钢φ159x300mm,功率2.5kW。
7、塔顶冷凝器:304不锈钢水冷,面积0.4m2(Φ108x400mm,带折流板)。
8、塔顶再冷器:304不锈钢水冷,面积0.2m2(Φ108x400mm)。
9、塔底冷凝器:304不锈钢水冷,面积0.2m2(Φ108x400mm)。
10、原料液储罐:304不锈钢φ300x400mm。
11、塔顶产品储罐:304不锈钢φ219x400mm。
12、塔底产品储罐:304不锈钢φ273x400mm。
13、塔顶凝液罐:304不锈钢φ76x400mm。
14、真空缓冲罐:304不锈钢φ219x400mm。
15、联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19寸液晶显示屏。二年质保。操作系统:中文专业版WINXP。
16、上位机监控软件:RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。
四、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
原料预热器出口温度控制
|
PT100 铂电阻
|
宇电AI708
|
调压模块
|
精馏塔塔顶温度控制
|
PT100铂电阻
|
宇电AI708
|
自控
|
精馏塔塔板温度
|
PT100 铂电阻
|
宇电AI702
|
自控
|
精馏塔塔釜气相温度
|
PT100 铂电阻
|
宇电AI501
|
自控
|
再沸器加热电压控制
|
电压变送器
|
宇电AI518
|
调压模块
|
塔顶冷凝器气相进口温度
|
双金属温度计
|
现场显示
|
阀控
|
塔顶冷凝器冷却水出口温度
|
双金属温度计
|
现场显示
|
阀控
|
塔顶冷凝器产品出口温度
|
双金属温度计
|
现场显示
|
阀控
|
塔底换热器冷却水出口温度
|
双金属温度计
|
现场显示
|
阀控
|
塔底换热器产品出口温度
|
双金属温度计
|
现场显示
|
阀控
|
回流液进塔温度
|
双金属温度计
|
现场显示
|
阀控
|
原料泵出口温度
|
双金属温度计
|
现场显示
|
阀控
|
冷却水进口温度
|
双金属温度计
|
现场显示
|
阀控
|
精馏塔塔底压力
|
压力变送器
|
宇电AI501
|
自控
|
精馏塔顶部出口压力
|
压力变送器
|
宇电AI501
|
自控
|
真空缓冲罐压力
|
指针压力表
|
现场显示
|
阀控
|
原料罐压力
|
指针压力表
|
现场显示
|
阀控
|
产品罐压力
|
指针压力表
|
现场显示
|
阀控
|
塔底产品流量
|
玻璃转子流量计
|
现场显示
|
阀控
|
回流液流量控制
|
转子流量计
|
现场显示
|
变频器
|
产品流量控制
|
转子流量计
|
现场显示
|
变频器
|
原料液流量控制
|
转子流量计
|
现场显示
|
变频器
|
冷却水消耗量
|
涡轮流量计
|
宇电AI708H积算
|
阀控
|
精馏塔塔釜液位控制
|
磁翻板远传液位计
|
宇电AI501报警
|
自控
|
塔顶冷凝液罐液位控制
|
磁翻板远传液位计
|
宇电AI708报警
|
自控
|
原料罐A液位
|
磁翻板远传液位计
|
宇电AI501
|
自控
|
原料罐B液位
|
磁翻板远传液位计
|
宇电AI501
|
自控
|
塔底产品罐液位
|
标尺玻璃管液位计
|
现场显示
|
自控
|
塔顶冷凝器气相进口温度
|
双金属温度计
|
现场显示
|
自控
|
塔顶冷凝器冷却水出口温度
|
双金属温度计
|
现场显示
|
自控
|
塔顶冷凝器产品出口温度
|
双金属温度计
|
现场显示
|
调压模块
|
塔底换热器冷却水出口温度
|
双金属温度计
|
现场显示
|
自控
|
塔顶产品罐液位
|
标尺玻璃管液位计
|
现场显示
|
自控
|
电消耗量
|
功率变送器
|
宇电AI708H积算
|
自控
|
|
