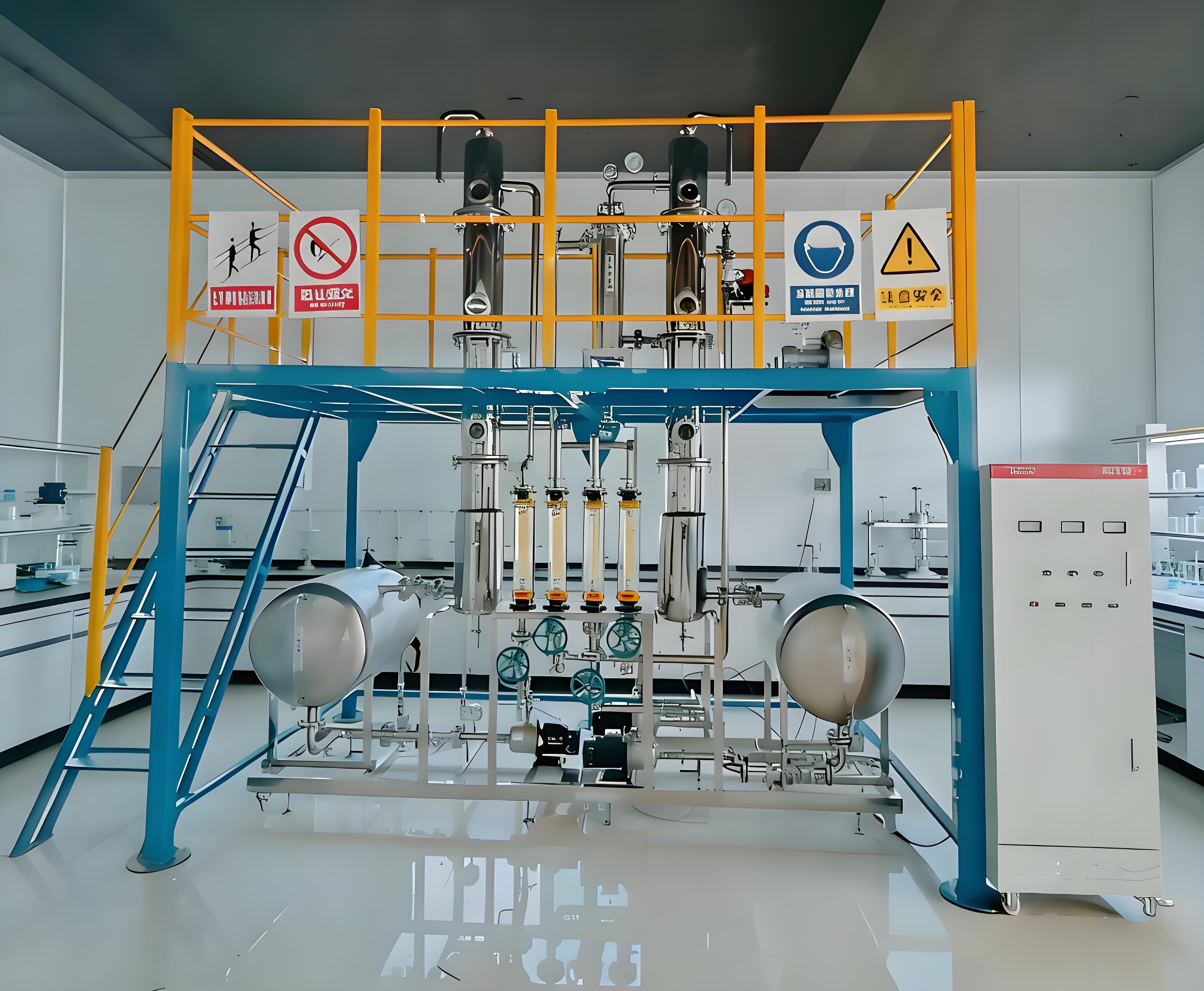

KH-HD5 化工设备拆装综合实训装置(双塔)
产品详细信息

分    项

说        明

装置功能

1.强化手动操作技能训练。

2.考察学生全面分析系统、辨别正误和迅速决策等能力,在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。

3.配套流体输送机械、化工仪表和机械制图等多门课程的教学实践,如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、检测、显示等。

4.掌握离心泵、换热器、填料塔的结构、安装及使用。

设计参数

工作温度:常温。

液体流量:0-14.4m3/h。

气体流量:0-300m3/h。

外形尺寸

长x宽x高:4200x2000x3800mm(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。

公用设施

水:实训过程中水可循环使用,实训结束后排空即可。

电:电压AC380V,功率2kW,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。

实验物料:清洁自来水。

主要设备

风机:高效旋涡气泵,流量100m3/h。

304不锈钢列管换热器,换热面积1.0m2。

不锈钢离心泵:功率750W,流量0-7.2m3/h。

304不锈钢储罐φ650x900mm。

304不锈钢储罐φ500x650mm。

304不锈钢填料塔DN200。

过滤器DN40。

阀门,法兰及管道(DN15,DN25,DN32,DN50)。

耗材一套:螺栓螺母、法兰密封垫、活接密封垫等。

辅助工具:套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。

测控组成

变量

检测机构

显示机构

执行机构



离心泵进口压力

指针式压力表,仪表精度:1.5%FS

压力表就地显示



离心泵出口压力

指针式压力表,仪表精度:1.5%FS

压力表就地显示

管路出口闸(手)



流体流量

玻璃转子流量计,仪表精度:4%FS

流量计就地显示

管路出口闸(手)



流体温度

双金属温度计,仪表精度:1.5%FS

温度就地显示



液位

液位计

液位就地显示
