一、化工管路拆装实训装置功能:
1、强化手动操作技能训练。
2、考察学生全面分析系统、辨别正误和迅速决策等能力,在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3、配套流体输送机械、化工仪表和机械制图等多门课程的教学实践,如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4、本装置能进行双泵串并联两种不同安装及操作运行。
二、设计参数:
1、液体流量:0~8m3/h。
2、液体温度:常温。
3、水:装置自带贮水箱,实验前用清洁水源灌注满,实验过程中可循环使用,实验结束后排空即可。
4、电:电压AC380V,功率3KW,三相四线制(三火线一零线)。每个实验室需配置1~2个接地点(安全地及信号地)。
5、气:无。
6、实验物料:清洁自来水。

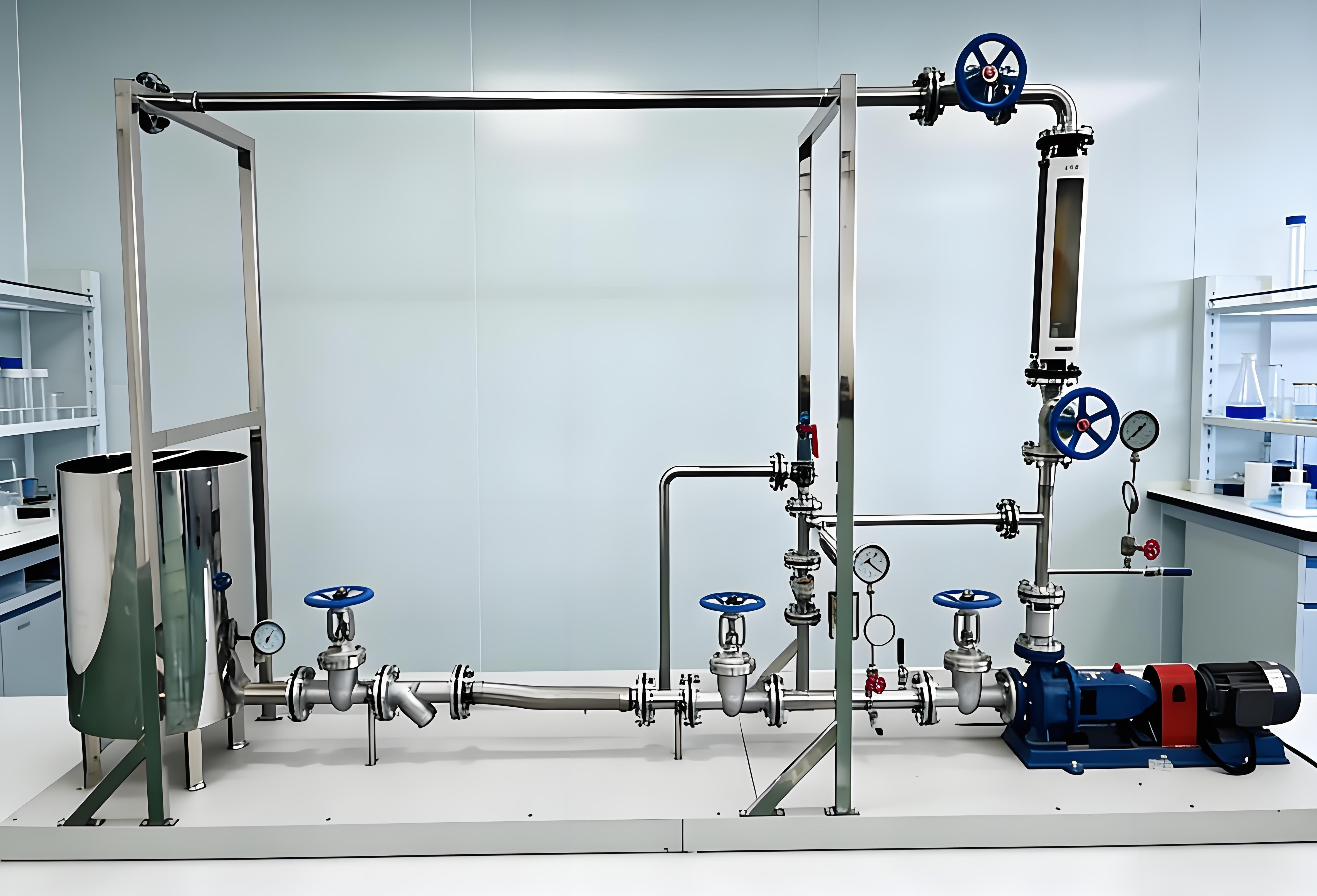

三、化工管路拆装实训装置主要设备:
1、水箱:不锈钢材质,带贮水排空底阀,进水管路设置专用接口。
2、循环水泵:机械密封卧式连轴化工泵 供电:三相380VAC ,功率:2.2KW。
3、水泵进口管路:304不锈钢材质,DN50,配合法兰安装阀门及过滤器。
4、水泵出口管路:304不锈钢材质,DN32及DN40,配合法兰安装阀门。
5、回流管路:304不锈钢材质,DN25。
6、安全泄压管路:304不锈钢材质,DN25。
7、灌泵管路:304不锈钢材质,专用灌泵管路,方便操作检验。
8、耐压测试管路:304不锈钢材质,专用管路耐压测试接口。
9、电源设备:布线槽,带漏电保护的空气开关盒。
10、设备尺寸:3500x600x2200 mm(长x宽x高)。
11、耗材一套:螺栓螺母、法兰密封垫、活接密封垫等。
12、辅助工具:套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
四、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
离心泵进口压力
|
压力表,精度:1.5%FS
|
压力表就地显示
|
无
|
离心泵出口压力
|
压力表,精度:1.5%FS
|
压力表就地显示
|
管路出口阀 (手动)
|
流体流量
|
玻璃转子流量计,精度:4%FS
|
流量计就地显示
|
管路出口阀 (手动)
|
流体温度
|
双金属温度计,精度:1.5%FS
|
温度计就地显示
|
无
|
|
