一、计算机过程控制综合传热操作实训装置功能:
1、了解换热器换热的原理、认识各种传热设备的结构和特点。
2、认识传热装置流程及各传感检测的位置、作用,各显示仪表的作用等。
3、掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。
4、掌握换热系数k计算方法及意义。
5、了解逆流、顺流对换热效果的影响。
6、了解档流板的作用及强化传热的途径。
7、包含冷空气-热空气换热体系,冷空气-水蒸气换热体系。
8、能正确使用设备、仪表,及时进行设备、仪器、仪表的维护与保养。
9、能掌握现代信息技术管理能力,应用计算机对现场数据进行采集、监控。
10、了解掌握工业现场生产安全知识。
二、设计参数:

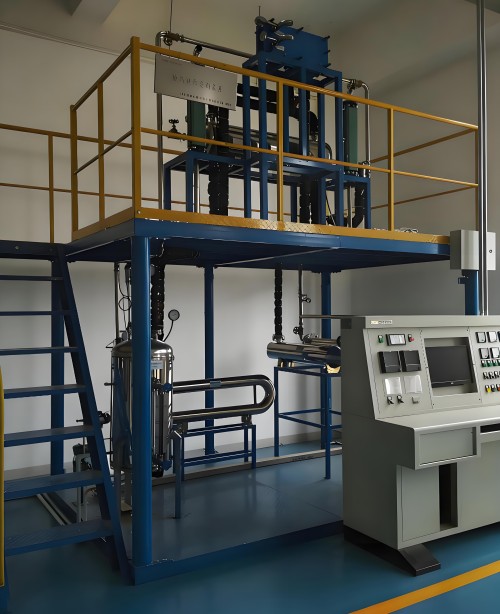

1、装置整体采用工程化布局,两层布置,一层为主操作区,二层主要为观察区。
2、实验风量:10-100m3/h。
3、换热设备包括:套管、列管、板式、螺旋板式等换热器。
4、设备尺寸:3700x2000x3500mm(长x宽x高),(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。
5、电气系统:标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸:1400×800×1300mm(长×宽×高)。
6、水:实验用水由现场水龙头接入蒸发器。
7、电:电压AC380V,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。
三、计算机过程控制综合传热操作实训装置主要设备:
1、换热器:套管、列管、板式、螺旋板式,均为不锈钢材质。
2、套管换热器,换热面积0.6m2。换热管长度1500mm。
3、列管换热器,304不锈钢,换热面积1.5m2,Ф159x1000mm。
4、板式换热器,304不锈钢,换热面积1.0m2。
5、螺旋板式换热器,304不锈钢,换热面积1.0m2。
6、蒸汽发生器:304不锈钢,Ф426x850mm,加热功率7.5KW。
7、热空气加热器:304不锈钢,Ф219x1100mm,加热功率4.5KW。
8、水冷却器:304不锈钢,φ108x1180mm,F=0.3m2。
9、管道、阀门均为304不锈钢材质。
10、冷、热风机:流量140m3/h,功率1.5KW,风压16KPa。
11、转子流量计:冷、热风流量10-100m3/h。
12、联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19寸液晶显示屏。二年质保。操作系统:中文专业版WINXP 。
13、上位机监控软件 RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套
四、测控组成:
变量
|
检测机构
|
显示机构
|
执行机构
|
热流体进口温度
|
PT100 铂电阻
|
宇电显示仪
|
自控
|
热流体出口温度
|
PT100铂电阻
|
宇电显示仪
|
自控
|
冷流体进口温度
|
PT100铂电阻
|
宇电显示仪
|
自控
|
冷流体出口温度
|
PT100铂电阻
|
宇电显示仪
|
自控
|
蒸发器压力
|
指针压力表
|
现场显示
|
无
|
蒸发器温度
|
PT100铂电阻
|
宇电显示仪
|
电加热器
|
热空气温度
|
PT100铂电阻
|
宇电显示仪
|
电加热器
|
冷风流量
|
转子流量计
|
转子流量计
|
阀门
|
热风流量
|
转子流量计
|
转子流量计
|
阀门
|
|
