一、机泵拆装实训装置功能：

1、学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。

2、学习化工用泵一般故障的判断及处理。

3、懂得装拆方法和工具的正确使用。

4、学习了解密封材料的种类及使用。

5、推广6S管理机制，培养学生良好的职业素养。

6、懂得装拆过程的安全操作规程。

二、设计参数：

总体尺寸：2500x800x2000mm。

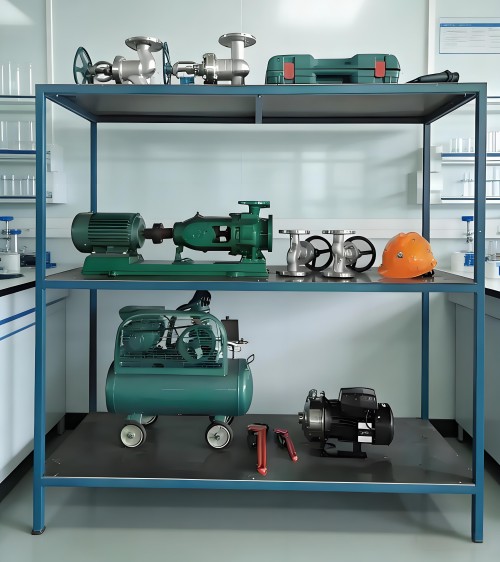

三、机泵拆装实训装置主要设备：

1、操作台：1000x700mm钢制操作台，上铺操作软垫、一端配有台虎钳。

2、货架：1000x700mm，可放零配件，工具，泵及易耗品。

3、离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。

4、齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。

5、空气压缩机：排气量0.036L/min，工作压力0.8MPa，转速2800r/min 2台。

6、电机：1.1KW,2台 。

7、轴承起拔器：8/12寸。

8、转移箱：400x600mm。

9、铜棒：Φ30x300mm。

10、耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。

11、辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
