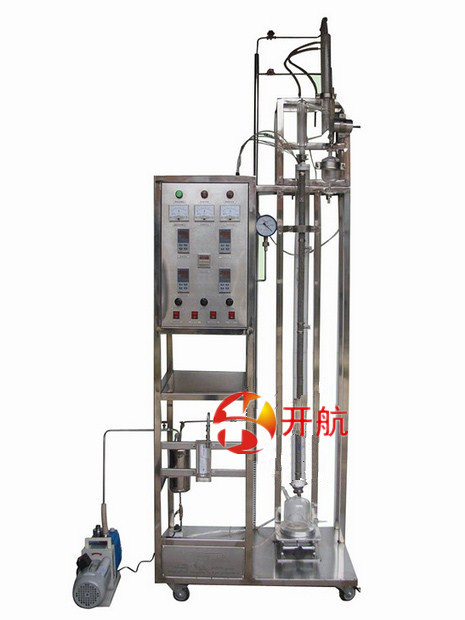

KH-HC6 共沸精馏实验装置
产品详细信息

技术指标

说             明

装置功能

1、通过实验加深对共沸精馏过程的理解。
2、熟悉共沸精馏设备的构造,掌握共沸精馏操作方法。
3、能够对共沸精馏过程做全塔物料衡算。
4、学会使用阿贝折射仪分析液体组成。

主要配置

玻璃精馏塔、冷凝器、油水分离器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。

公用设施

水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。

技术参数

1、玻璃塔体(填料):φ30×1400mm,无侧口,φ3x 3 mm不锈钢θ环型填料;填料层高:1200mm;蒸馏釜容积:500ml。
2、塔釜加热器:智能化控温电加热套,功率800W;塔外壁镀有金属保温膜,通电使塔身加热保温,功率300W。
3、塔顶、塔釜测温数字显示,数显仪表精度FS≤0.2%。
4、塔顶冷凝管为蛇形冷凝器带油水分离器结构(带摆动回流),既可采用分相回流,又可采用混相回流。回流比控制器:时间继电器,按秒进行时间控制。
5、数字温度显示仪,釜温0~150℃,馏出温度:0~100℃。精度:0.1℃。
6、正泰电器:接触器、开关、漏电保护空气开关。
7、304不锈钢仪表柜:测控、电器设备在实验架上。
8、外形尺寸:1200×550×1800mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构



回流比

回流比继电器

回流比控制显示仪

回流比控制显示仪



塔节温度

PT100铂电阻

数字温度仪表



塔顶温度

PT100铂电阻

数字温度仪表



塔釜温度

PT100铂电阻

数字温度控制仪

固态调压模块

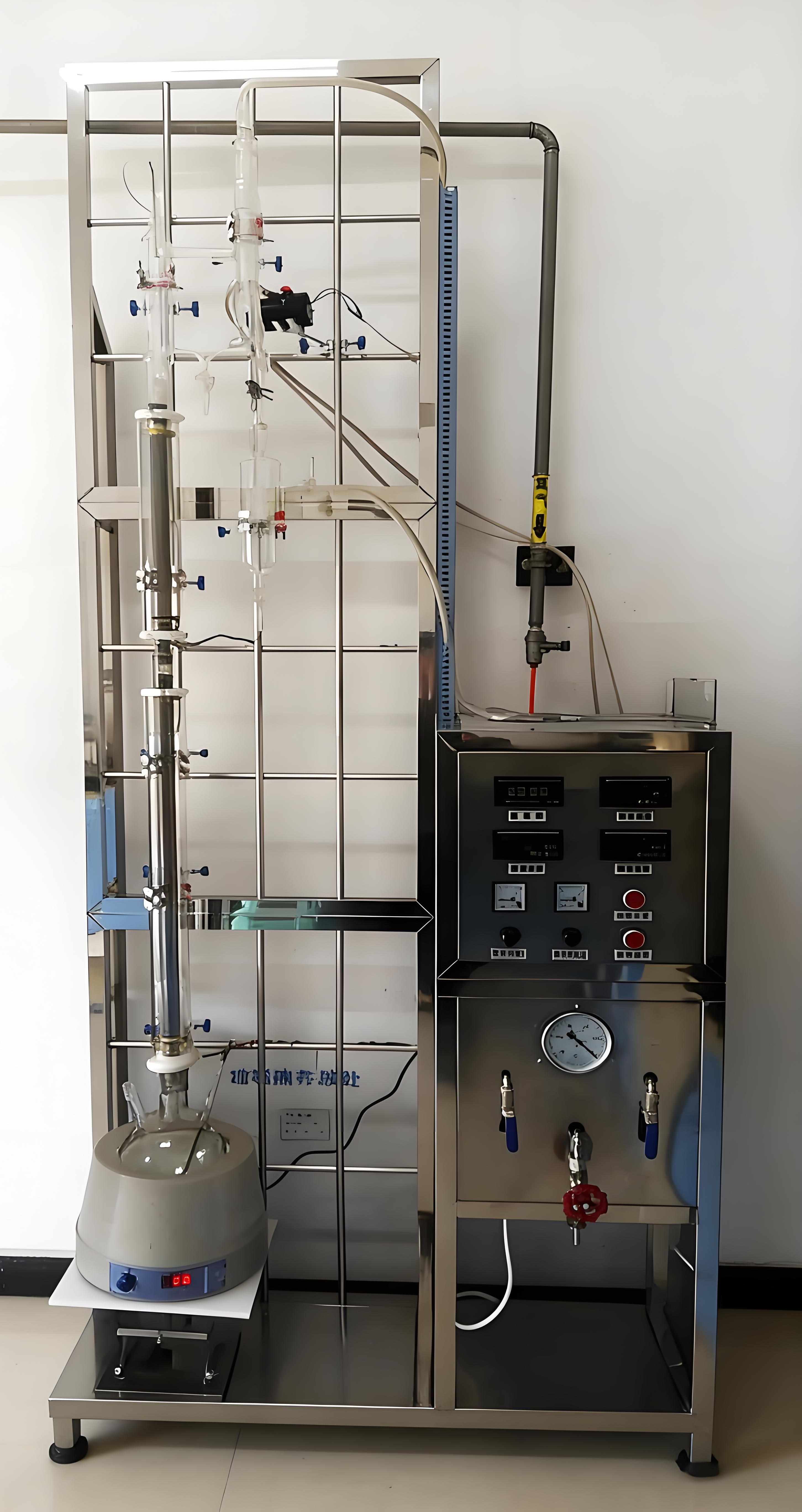

KH-HC6/II 数字型共沸精馏实验装置

测控组成

变量

检测机构

显示机构

执行机构



回流比

回流比继电器

回流比控制显示仪,精度:0.5%FS

回流比控制显示仪



塔节温度

PT100铂电阻

数字温度仪表,精度:0.5%FS



塔顶温度

PT100铂电阻

数字温度仪表,精度:0.5%FS



塔釜温度

PT100铂电阻

数字温度控制仪,精度:0.5%FS

固态调压模块

软件组成

模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、回流比等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
