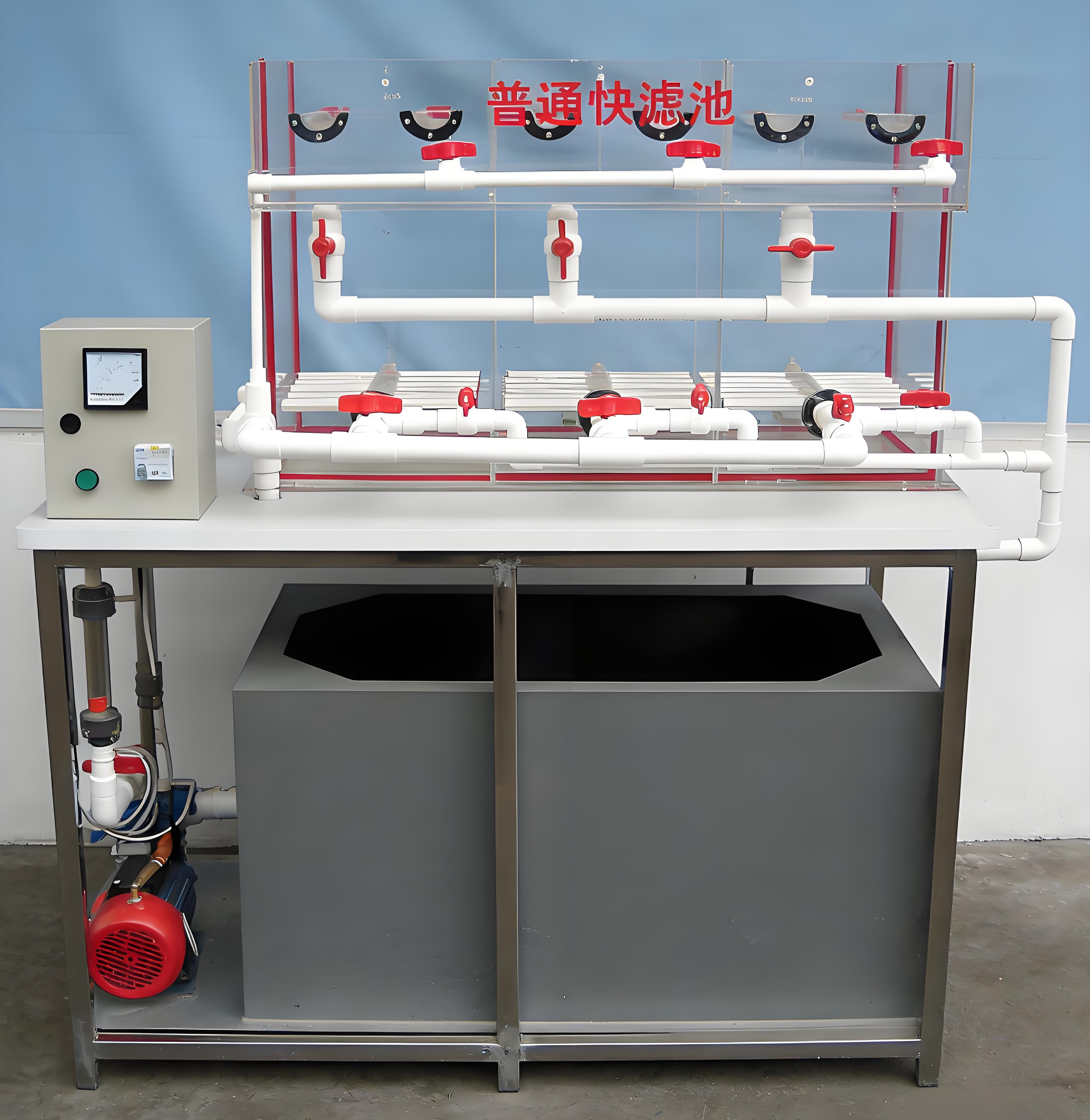

一、普通快滤池实验装置特点:
1、设备布局合理、美观,结构清晰,整体感强。
2、滤池为透明有机玻璃制造,可观察污水在各通道内的运行情况。
3、普通快滤池,滤池内从下到上由大阻力配水系统、承托层、滤料层和排水槽等组成,每个滤池由4个阀门(进水阀、排水阀、冲洗水阀和清水阀)。当过滤时打开进水阀,水流从上到下穿过滤池,水中悬浮颗粒被滤料截住,清洁水由清水阀排出。当滤料堵塞严重,出水水质变差时,停止过滤,关闭进水阀和清水阀,反冲洗开始。此时打开冲洗水阀,冲洗水从滤池底部进入,自下而上穿过滤池,由于冲洗强度大到足以使滤层膨胀,从而将滤料间的杂质带入水流中,打开排水阀,冲洗水经排水槽排出池外。
4、设备主体采用有机玻璃结构,形象美观大方,可视性强;
二、实验目的:
1、通过对有机玻璃模型的直接观察,了解普通快滤池的构造。
2、通过观察过滤过程、反冲洗过程,掌握普通快滤池的工作原理和操作方法。
3、熟悉各部件的作用,掌握其主要的设计参数。
三、普通快滤池实验装置主要配置:
有机玻璃快滤池、水箱、流量计、水泵、石英砂滤料、连接管道和球阀、电控箱、不锈钢台架等。
四、技术参数:
1、环境温度:5℃~40℃,电源 220V,370W。
2、液体流量测量与调节:转子流量计,LZS-15(60~600L/h)。
3、水泵:额定流量1m3/h,功率370W,扬程15m。
4、水箱:尺寸680×490×500mm,PVC材质;滤池:尺寸600×400×460mm,有机玻璃材质。
5、框架为304不锈钢材质,结构紧凑,外形美观,操作方便。
6、外形尺寸:1300×700×1300mm,框架为可移动式设计,带脚轮及禁锢脚。
五、普通快滤池实验装置规格与附件:
序号
|
名称
|
材质/品牌
|
数量
|
1
|
快滤池
|
有机玻璃
|
1个
|
2
|
原水箱
|
PVC
|
1个
|
3
|
提升泵
|
阳泉
|
1个
|
4
|
水流量计
|
振新
|
2只
|
5
|
连接管道及阀门
|
PVC
|
1批
|
6
|
电控箱
|
烤漆
|
1个
|
7
|
可移动台架
|
不锈钢
|
1个
|
|
