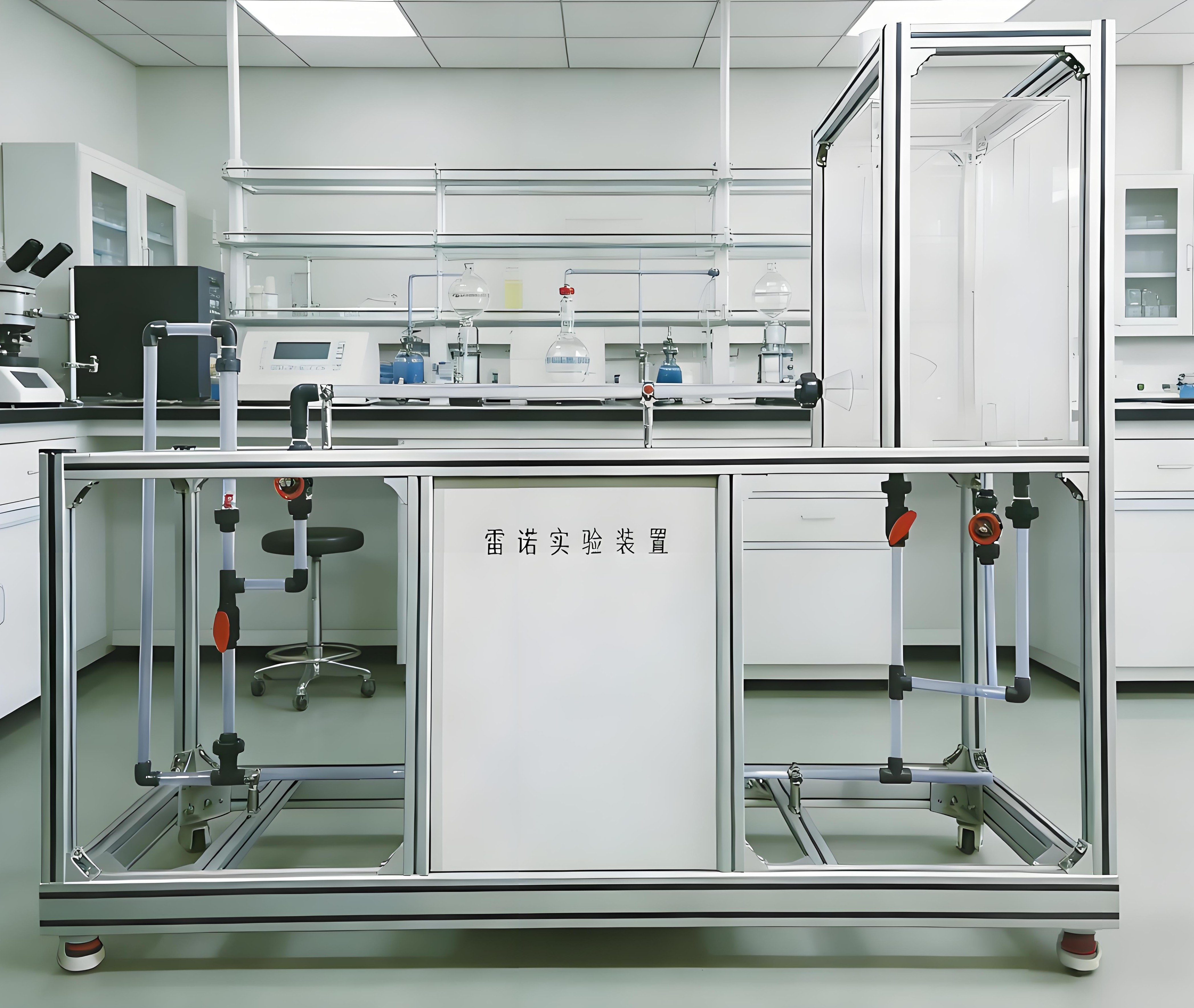

KH-HG101雷诺实验装置
产品详细信息

KH-HG101雷诺实验装置

一、雷诺实验装置特点:

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。

4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象,具有良好的实验效果。

5、装置设计可360度观察,实现全方位教学与实验。

二、雷诺实验装置功能:

1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。

2、演示长距离层流流线情况。

3、可测取临界Re数。

4、演示层流底层状况;

5、演示层流与湍流的速度分布。

6、装置可实现移动终端扫码,获取装置工艺流程视频介绍。

三、设计参数:

雷诺数:570~5700。液体流量:40~400L/h。常温、常压操作。

水:需自来水提供实验用水,实验过程中消耗自来水。

电:无

药品:水溶性红墨水。

实验物料:自来水。

四、雷诺实验装置主要设备:

1、液体转子流量计:40~400 L/h。

2、高位稳流水箱:容积≥55 L,优质有机玻璃材质,可视溢流及稳液位设计,能自动放净。

3、实验演示管段:优质有机玻璃材质,内径d=20mm,有效观察段长度1200 mm。

4、进口稳流段:φ110~φ35 mm,铜质喇叭状整流管。

5、管路:透明材质,壁厚≥2.5mm。

6、外形尺寸:1800×550×1700mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

7、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理

念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生

工程化理念。

五、测控组成

变量

检测机构

显示机构

执行机构

液体温度

玻璃温度计

温度就地显示

温度计

液体流量

转子流量计

流量计就地显示

管路出口闸阀(手动)
