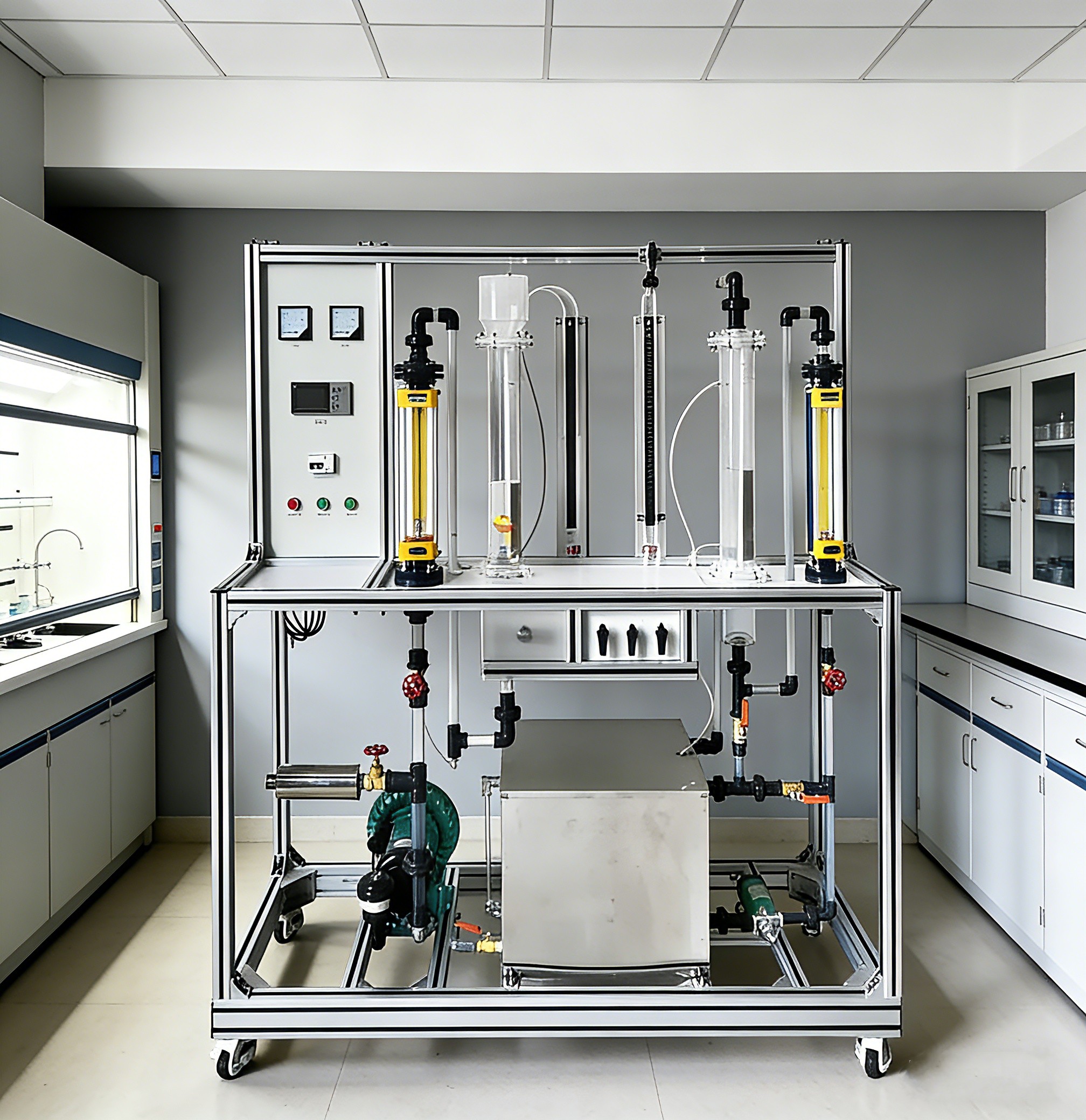

KH-HG105固体流态化演示实验装置
产品详细信息

KH-HG105固体流态化演示实验装置

一、固体流态化演示实验装置特点

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、本实验装置床体部分采用全透明优质有机玻璃制作,实验现象清晰,方便学生观察。

4、本实验装置聚式和散式流态化现象直观、稳定,具有良好的实验效果。

5、装置设计可360度观察,实现全方位教学与实验。

二、固体流态化演示实验装置功能

1、观察聚式和散式流化实验现象及它们间的区别。

2、掌握流体通过颗粒床层流动特性的测量方法。

3、测定床层的堆积密度和空隙率。

4、分别测定气床和水床的流化曲线和临界流化速度。

三、固体流态化演示实验装置设计参数

常压、常温操作。

流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。

液体流量:40-400L/h。

气体流量:2.5-25 m3/h。

水:装置自带透明水箱,连接自来水。实验时经水泵进入流化床后循环使用。

电:电压AC220V,功率1KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

气:空气来自低噪声风机(自带气源)。

实验物料:石英砂,外配设备:无

四、固体流态化演示实验装置主要设备

1、鼓风机:旋涡气泵,功率 550W,最大流量70m3/h。

2、水泵为304不锈钢增压泵,额定流量15L/min,功率90W,扬程12m。

3、流化床管内径:φ70mm;高:700mm,优质全透明有机玻璃材质;固定床高度可达150mm,流化范围可达550mm,床体上标有刻度。

4、流体发布器及颗粒支撑板,40目不锈钢。

5、床体颗粒填充物为粒径径0.8mm玻璃珠,球形度0.9。

6、流量测量:采用转子流量计测量,液体流量:40-400 L/h,气体流量:2.5-25 m3/h。

7、压差测量:气体床层压差测量采用倒U型压差计,液体床层压差测量采用U型压差计。

8、温度测量与控制系统:含温度传感器、温度仪表等。温控传感器: 采用Pt100型铂热电阻测温,不锈钢探头,数字显示,精度等级±0.1%;温度仪表:输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量精确稳定,产品已获第三方权威机构检测获得CE认证标志。

9、水箱:容积90L,优质透明有机玻璃,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。

10、空气缓冲罐:304不锈钢制作,对空气进行缓冲稳压后输入床体。

11、管路:透明材质,壁厚≥2.5mm。

12、接触器、开关、漏电保护空气开关。

13、仪表柜:测控、电器设备在实验架上。

14、外形尺寸:1650×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

15、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理

念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生

工程化理念。

五、测控组成

变量

检测机构

显示机构

执行机构

液体流量

转子流量计

就地显示

手动调节

气体流量

转子流量计

就地显示

手动调节

流体温度

铂电阻温度计

数字温度仪表

空气温度

铂电阻温度计

数字温度仪表

床体压降

U型压力计或倒U型压差计

就地显示
