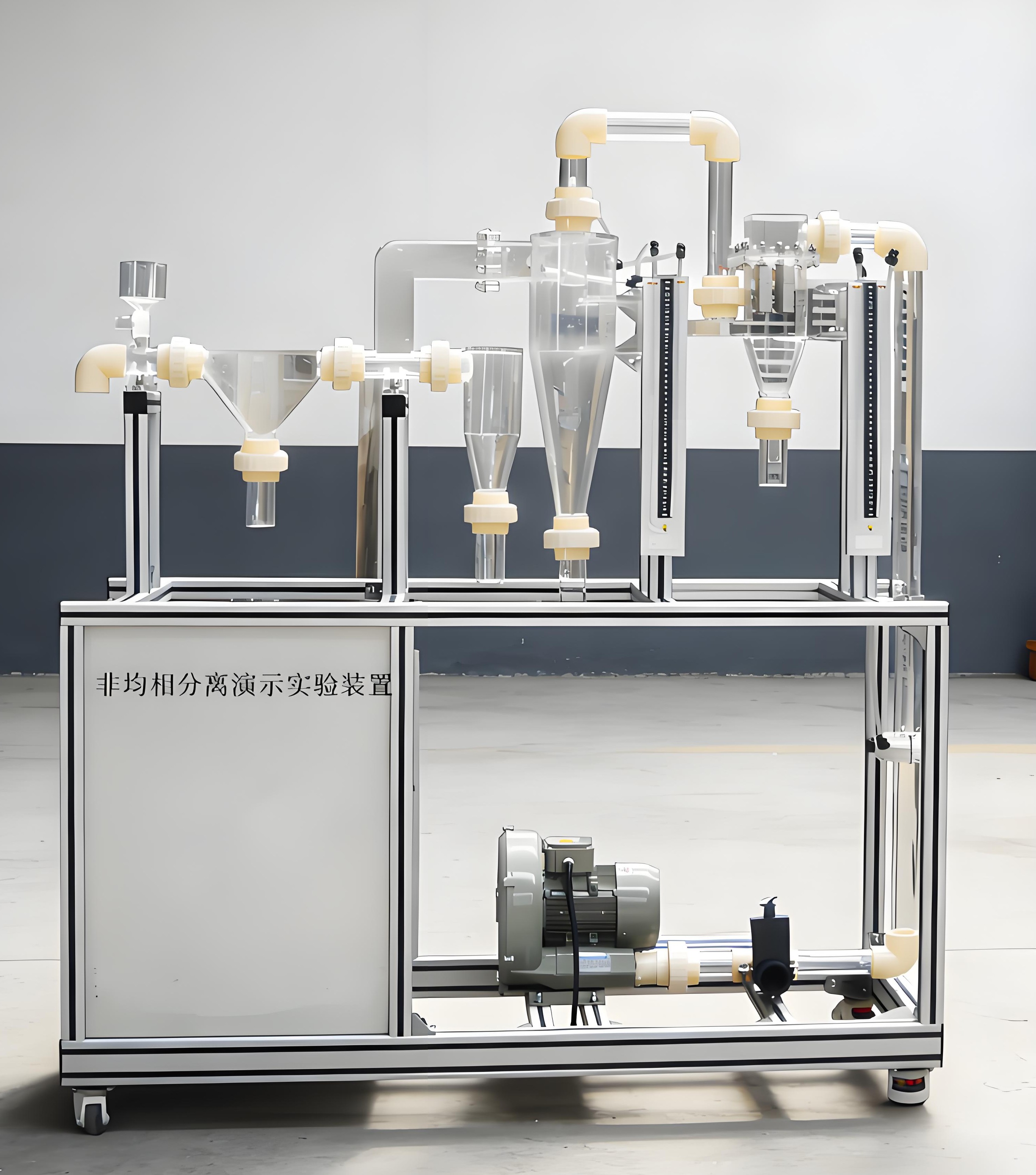

KH-HG103非均相分离演示实验装置
产品详细信息

KH-HG103非均相分离演示实验装置

一、非均相分离演示实验装置特点:

1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、本实验装置分离器部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。

4、固体颗粒抽吸装置采用星形进料方式,抽吸速度均匀。

5、示踪颗粒采用有色物料,清晰显示气体流向。

6、利用低噪风机有效降低实验室噪音。

7、装置设计可360度观察,实现全方位教学与实验。

二、非均相分离演示实验装置功能:

1、可了解气-固体系不同分离设备的结构及工作原理。

2、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势,引导学生思考适宜气速该如何确定。

3、可分别观察气-固在重力沉降室、惯性沉降室、旋风分离器及袋滤器中的分离情况,了解气-固体系分离的工业化处理流程。

4、观察分析风速改变时各分离器内的分离情况,旋风分离器的能耗情况。

5、了解星形固体进料、孔板流量计的结构及工作原理。

三、设计参数:

1、有效风量变化范围10-62m3/h,除尘颗粒直径从3mm-75μm[200目粉尘]。

2、气:空气来自风机(自带气源)。

3、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

4、实验物料:玉米面或洗衣粉,外配设备:无。

四、非均相分离演示实验装置主要设备:

1、有效风量变化范围10-62m3/h,除尘颗粒直径从3mm-75μm[200目粉尘]。

2、星形进料器:材质为透明有机玻璃。

3、重力沉降室、惯性沉降室、旋风分离器及袋滤器:材质为透明优质有机玻璃。

4、灰斗:材质为透明优质有机玻璃,快装接口。

5、漩涡气泵:功率 550W,最大流量70m3/h。

6、管路:透明,壁厚不小于2.5mm。

7、阀门:UPVC闸阀。

8、孔板流量计:透明,标准环隙取压,m=0.4。

9、旋风分离器能耗测定:±2000PaU型管压差计。

10、外形尺寸:1650×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

11、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

五、测控组成:

变量

检测机构

显示机构

执行机构

压力

压力计

U型管压差计



流量

孔板流量计

U型管压差计

调压阀(手动)
