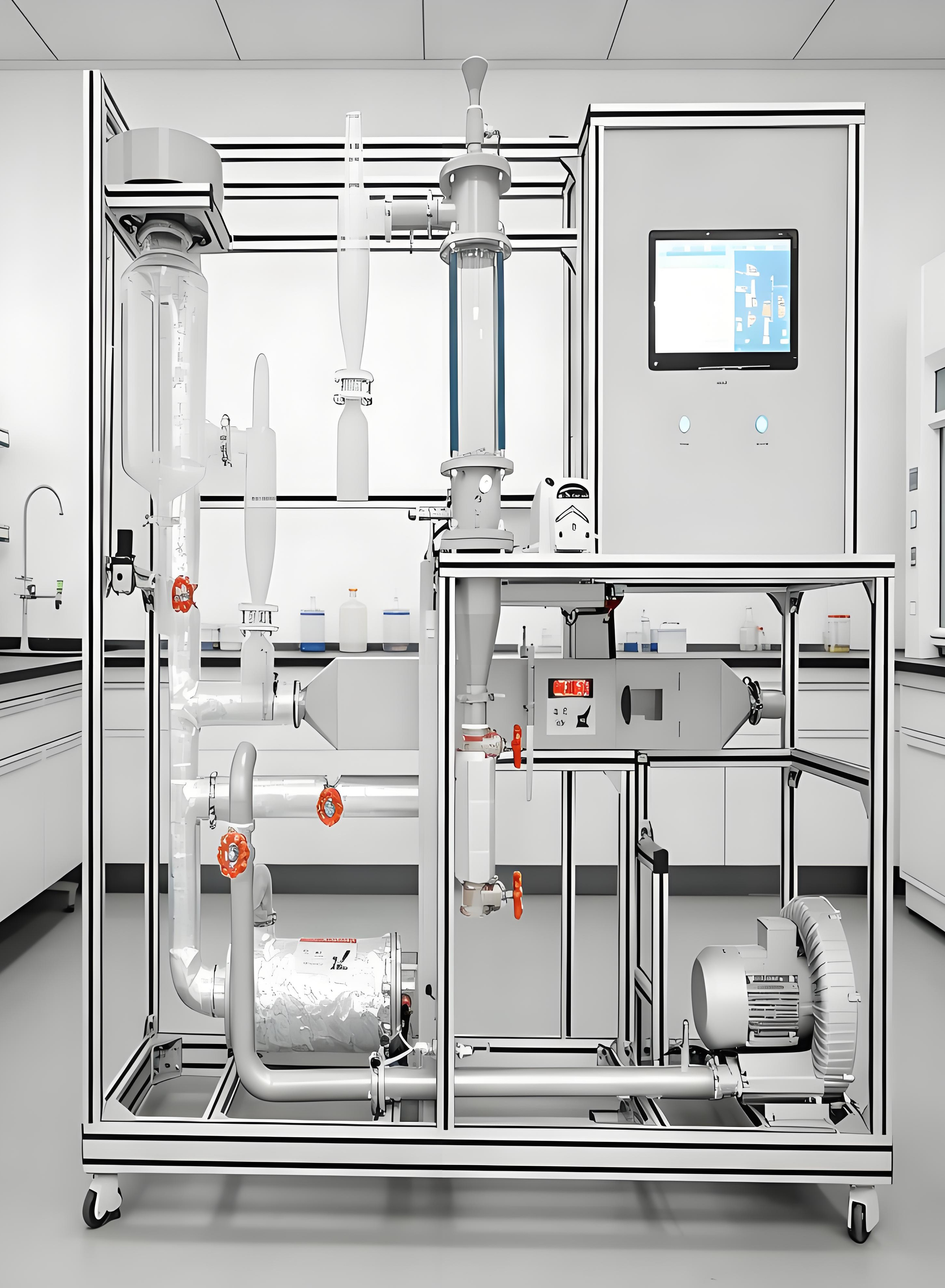

KH-HG118A多功能干燥实验装置
产品详细信息

KH-HG118A多功能干燥实验装置

一、多功能干燥实验装置特点

1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。

2、辅机及控制系统通用,实验过程直观可视、调节方便、设备易于拆卸、易于清洗

3、设备占地面积小、噪音低。

4、采用并流式干燥流程,避免物料过热,适用于热敏性物料的干燥。

5、采用多种干燥方式,满足实验室干燥需求。

6、采用多级除尘,产品无损耗。

二、多功能干燥实验装置功能

1、装置集多种干燥形式于一体:喷雾干燥、流化干燥、厢式干燥;

2、展示喷雾干燥、小颗粒包衣及流化干燥、厢式干燥等工艺过程;

3、分析比较干燥介质的条件(温度、湿度及风量)、物料状况(颗粒大小、物料形状及性质)对干燥的影响;

4、实验介质干燥状况清晰可视,可 360 度观察;

5、全触摸集成化控制,高稳定数据传输,硬件加密。

三、多功能干燥实验装置主要配置

干燥塔、喷头、旋风分离器、流化床干燥塔、厢式干燥器、空气旋涡泵、空压机、蠕动泵、电加热炉、压力缓冲罐、触摸屏、铝合金框架、控制屏。

电:电压AC220V,功率3KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

气:空气来自风机,经加热器加热进入干燥器(自带气源)。

实验物料:含水量75%-85%的浆液。

四、多功能干燥实验装置技术参数

1、进风系统:1.1kW 漩涡气泵,带消音器;进风温度:80℃~300℃自动控制;

2、电加热功率:陶瓷加热圈,功率 12kW,不锈钢材质;

3、干燥器:喷雾干燥塔(不大于Φ230×1000mm);流化床干燥塔(不大于 114×360mm);厢式干燥器(不大于 150×200×400mm);

4、旋风分离器:Φ120,玻璃材质,配除尘布袋;

5、雾化喷枪:二流体喷嘴,要求是 SS316L 材质,气液内部混合带自清除针,其性能能够完全满足整套装置运行需求;

6、空气压缩机:压缩空气压力≤0.4MPa,配空气减压过滤:过滤空气中的杂质和空气压缩机中的油污;

7、蠕动泵:最大流量 1L/h;

8、温度传感器:Pt100,显示分度0.1℃,温度检测机构;

9、风差压传感器,显示精度1Pa,4~20mA ,输出压力检测机构;

10、中央处理器:执行速度 0.64μs,内存容量 16K;内建RS485通讯模式;功能:温度、压力等模拟量信号采集换算;

11、模拟模块:高达 16 位分辨率,总和精度±0.5%;

12、温度模块:分辨率 0.1℃,精度 0.5%;功能:温度信号采集换算;

13、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制;

14、额定电压:380V,总功率:15kW;

15、外形尺寸:2000×600×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

16、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

17、控制屏:风机、泵、加热、参数设定等各项操作都通过触摸屏完成,可监测和显示实验过程中各单元实验数据。操作软件含实验的动态流程图,通过对动态流程图的观察,可以对实验设备和实验原理有更加深刻直观的理解。

五、测控组成

变量

检测机构

显示机构

执行机构

风机频率

触摸屏

变频器

浆液进料量

蠕动泵

触摸屏

转速调节

气体温度

PT100铂电阻

触摸屏

加热室温度

PT100铂电阻

触摸屏

固态调压模块
