KH-HG124振动筛板萃取实验装置
产品详细信息

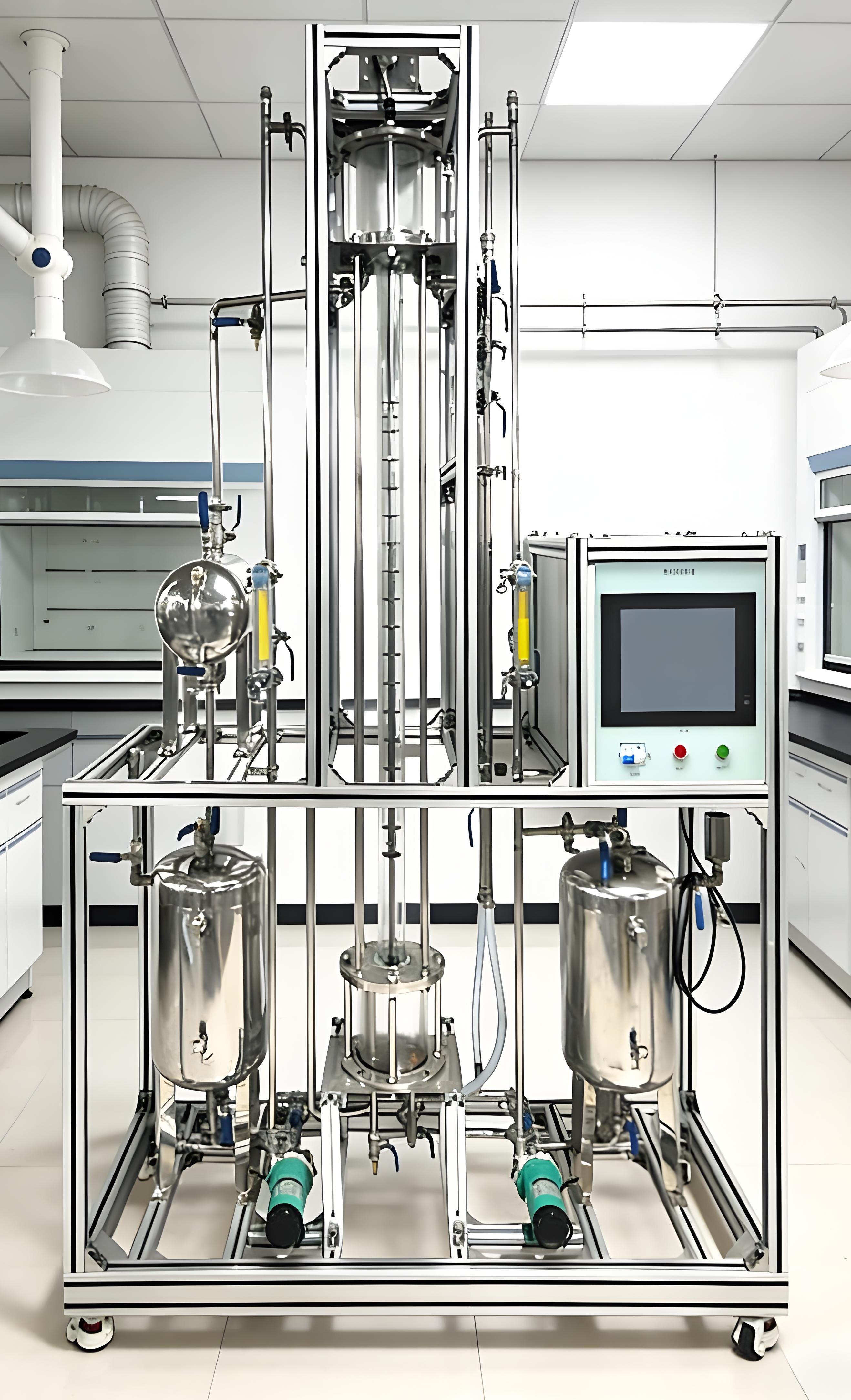

KH-HG124振动筛板萃取实验装置

一、振动筛板萃取实验装置特点:

1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。

4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。

5、塔内构件及管道均由304不锈钢材质制作。

6、装置设计可360度观察,实现全方位教学与实验。

7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。

二、振动筛板萃取实验装置功能:

1、了解振动筛板萃取实验装置的构造和应用。

2、测定萃取效率。

3、掌握振动频率与萃取效率的相互关系。

4、全触摸集成化控制,高稳定数据传输,硬件加密。

5、装置可实现移动终端扫码,获取装置工艺视频介绍。

三、设计参数:

1、常温、常压操作。

2、萃取塔转动频率:20—250r/min。

3、传质单元数 NOE:0.4—3.0。

4、传质单元高度HOE:0.3—2.0m。

5、体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。

6、水流量:1.6~16L/h。

7、煤油流量:1.6~16L/h。

8、水:装置自带304不锈钢水箱,连接自来水接入。

9、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

10、实验物料:水—煤油—苯甲酸。

11、外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。

四、振动筛板萃取实验装置主要设备:

1、萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。

2、定位器:倒U状 ,直径φ10mm,304不锈钢材质。

3、可调速电机:电压AC220V,功率60W,电机的振动转速由调速器由变频器调节。

4、流量计:金属远传转子流量计,流量范围1.6~16 L/h,4-20mA远传输出,流量检测机构。数量2支。

5、测转速传感器:霍尔开关。

6、原料槽:容积20L,304卫生级不锈钢。

7、萃取相罐:容积20L,304卫生级不锈钢。

8、萃余相槽:容积20L,304卫生级不锈钢。

9、Pt100热电阻温度计 :0—100℃。

10、MP型磁力驱动泵(两台):功率30W,扬程8m。

11、电器:接触器、开关、漏电保护空气开关。

12、304不锈钢管路、管件及阀门。

13、中央处理器:执行速度 0.64μs,内存容量 16K;内建RS485通讯模式;功能:温度、压力等模拟量信号采集换算;

14、模拟模块:高达 16 位分辨率,总和精度±0.5%;

15、温度模块:分辨率 0.1℃,精度 0.5%;功能:温度信号采集换算;

16、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制;

17、额定电压:380V,总功率:15kW;

18、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

19、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

20、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。

五、测控组成:

变量

检测机构

显示机构

执行机构

振动频率

霍尔开关

触摸屏

变频器

温度

Pt100铂电阻

触摸屏

水流量

金属转子流量计

触摸屏

手动阀门

油流量

金属转子流量计

触摸屏

手动阀门
