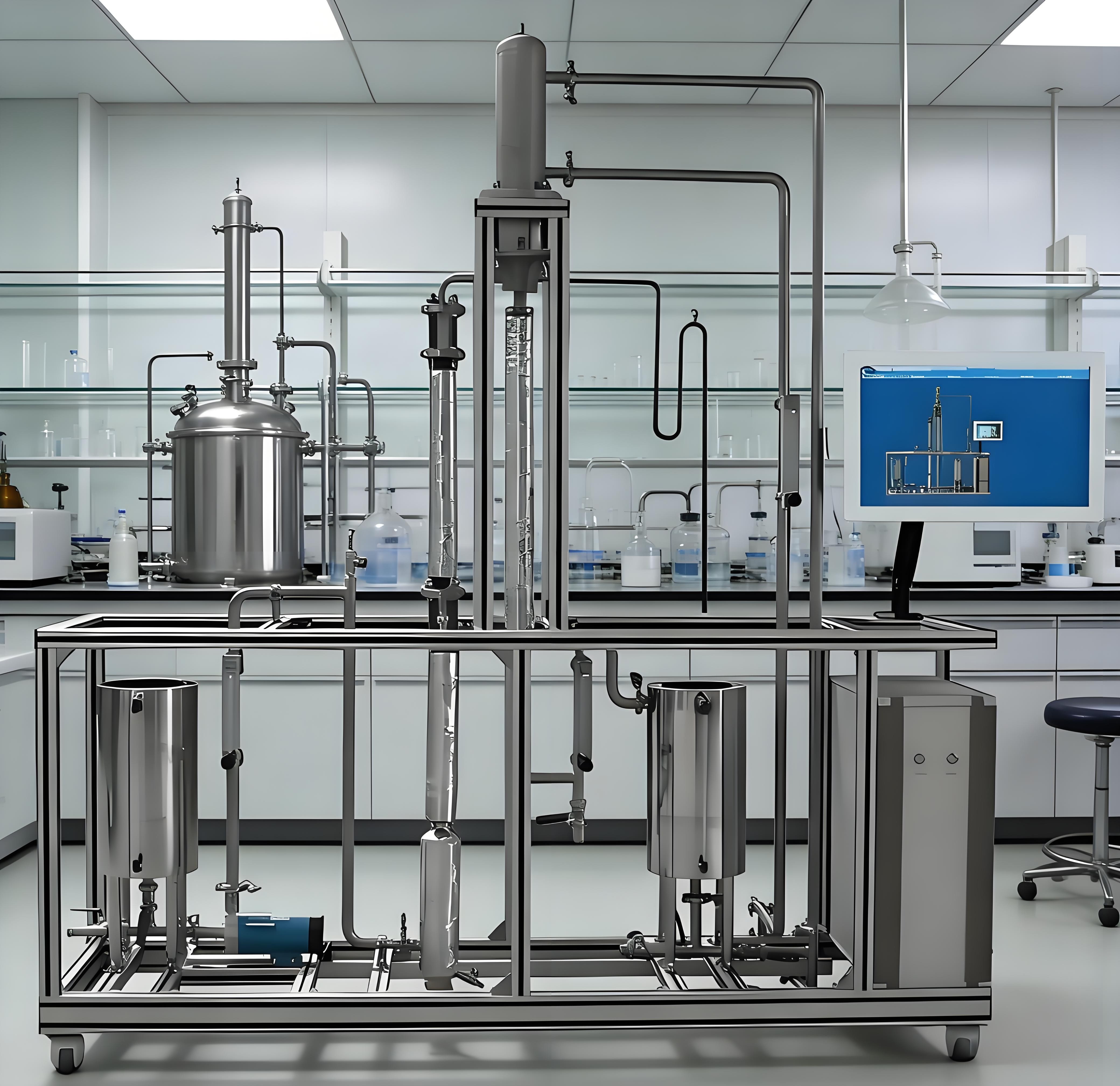

KH-HG126单管升膜蒸发实验装置
产品详细信息

KH-HG126单管升膜蒸发实验装置

一、单管升膜蒸发实验装置功能

观察流体水在升膜蒸发器内的流动状态(泡状流、弹型流、搅拌流和环状流)。

测量在不同流型下的对流传热系数及蒸汽的干度。

二、单管升膜蒸发实验装置设计参数

传热系数:1000-5000 ( w/m.2.oC)。液体流量:4~40L/h、常压操作。

水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。

电:电压AC220V,功率2.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料:清洁自来水,外配设备:无。

三、单管升膜蒸发实验装置主要设备

1、304不锈钢蒸汽发生器:功率2.0KW,可调,带保温层。蒸汽发生器设计有安全水封,消除安全阀失灵带来的安全隐患。蒸汽发生器带有压力保护装置,压力可调节设置,能高低压报警。

2、304不锈钢加热段:φ22*750mm,功率0.2KW可调,带保温层。

3、玻璃观测段 长度200mm石英玻璃视窗,观测视窗为双层玻璃结构,能保护观测安全,外包有机玻璃管防护。

4、304不锈钢测量段:φ18*500mm,功率0.2KW可调,带保温层。

5、304不锈钢液体冷却器:列管冷凝器,换热面积0.1m2 。

6、304不锈钢蒸汽冷凝器:列管冷凝器,换热面积0.1m2 。

7、单管升膜蒸发器尺寸,管内径14mm,管长1400mm。套管外径57mm,管长1400mm。

8、LZB-10转子流量计:流量范围6~60L/h 。

9、不锈钢离心泵1台。水循环真空泵,绝对压力≤3.3kpa。

10、原料箱,容积80L,304不锈钢材质。

11、主体温度、壁面温度、蒸汽温度热电偶6支。

12、宇电AI702M多路数字温度显示仪。

宇电AI518温度控制仪(带手动功能)。

13、正泰电器:接触器、开关、漏电保护空气开关。

14、仪表柜:测控、电器设备在实验架上。

15、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

16、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

四、测控组成

变量

检测机构

显示机构

执行机构

液体温度

Pt100电阻

数字温度仪

加热温度

Pt100铂电阻

数字温度控制仪

固态调压模块

液体流量

转子流量计

流量计就地显示

管路出口闸阀(手动)

压力

指针压力表

压力表就地显示
