KH-HC25停留时间分布与反应器流动特性测定实验装置
产品详细信息

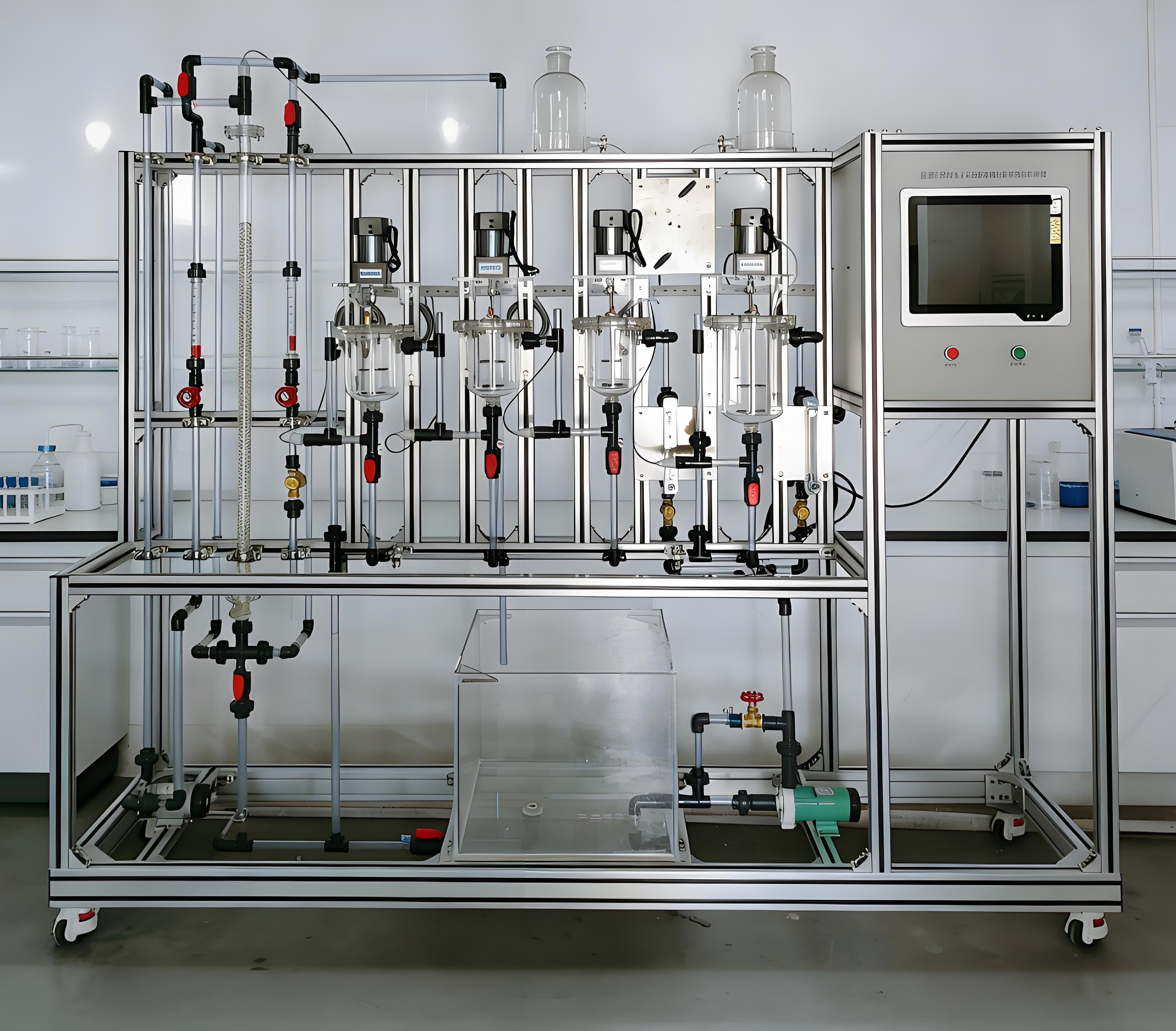

KH-HC25停留时间分布与反应器流动特性测定实验装置

一、停留时间分布与反应器流动特性测定实验装置功能:

1、对比研究釜式和管式反应器停留时间分布与反应器流动特性。

2、通过多釜串联模型参数对釜式、管式反应器停留时间分布以及返混程度做分析研究,模型参数N代表反应器的返混程度,N越大返混程度越小,进而引导学生理解平推流和全混流两种理想模式。

3、装置可分别进行无循环及变化循环比R操作,在不同返混程度下测定管式反应器停留时间分布。

4、装置采用脉冲示踪法测定停留时间分布,电导仪能准确实时检测记录各反应器出口示踪剂的浓度,通过软件处理得到各项参数。

5、全触摸集成化控制,高稳定数据传输,硬件加密。

6、装置可实现移动终端扫码,获取装置三维工艺视频介绍。

二、设计参数:

1、常温,常压操作。

2、单釜:水流量:40L/h、平均停留时间(数学期望值):200-600。方差:1.0*105--3.0*105、模型参数N:1.2—2。

3、三釜:水流量:40L/h、平均停留时间(数学期望值):200-600。方差:1.0*105--5.0*105、模型参数N:1.2—4。

三、停留时间分布与反应器流动特性测定实验装置主要配置:

有机玻璃反应釜、管式反应器、转子流量计、水箱、水泵、电机、数字电导仪阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。

水:装置自带透明水箱,连接自来水接入。

电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料:水- KCl。

四、停留时间分布与反应器流动特性测定实验装置主要设备:

1、釜式反应器1.0L,透明有机玻璃制成,数量3个。

2、釜式反应器3.0L,透明有机玻璃制成,数量1个。

3、管式反应器:直径Φ35,长度1200mm,填料拉西环φ4mm。

4、水箱:80L,透明有机玻璃材质。

5、管路:透明,壁厚≥2.0mm,透明可视材质。

6、交流可调速电机:功率15W,无级调速。

7、进水泵:MP型磁力驱动泵,额定功率:15W,额定流量:6L/min。

8、循环泵:额定流量6L/min,扬程3m。

9、数字电导仪:0~2000μS/cm,光电耦合器隔离保护4-20ma信号输出,电导电极:5支。485通讯接口转换,标准MODBUS  RTU通讯协议,自动数据处理与屏幕显示实验曲线、数据,自动温度补偿:0-100℃。

10、转子流量计:流量6-60L/h,水。

11、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。

12、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。

13、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。

14、额定电压:220V,总功率:1kW。

15、外形尺寸:2000×550×2000mm(长×宽×高)外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

16、转换模块及在线监控软件一套。

17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

五、测控组成:

变量

检测机构

显示机构

执行机构

电机转数

霍尔开关

触摸屏

调速模块

流量

转子流量计

转子流量计

转子流量计

浓度

在线电导率仪

触摸屏

示踪剂流动时间

时间控制器

触摸屏
