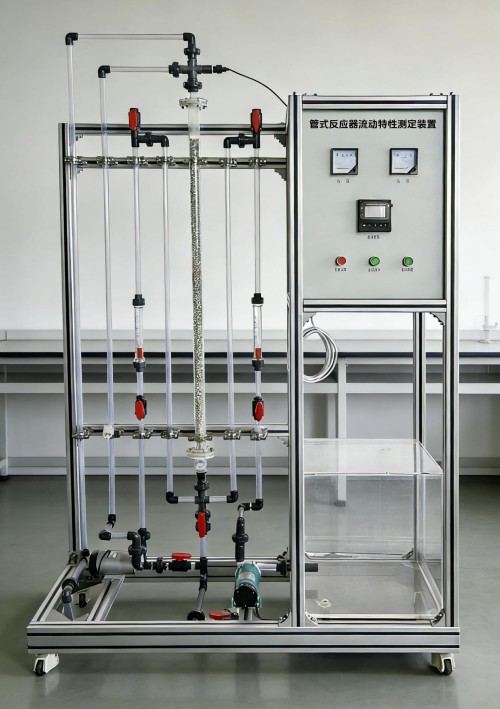

KH-HC310管式反应器流动特性测定实验装置
产品详细信息

KH-HC310管式反应器流动特性测定实验装置

一、管式反应器流动特性测定实验装置功能:

1、了解连续均相管式循环反应器的返混特性。

2、通过脉冲法测管式反应器停留时间分布。

3、分析观察连续均相管式循环反应器的流动特征。

4、研究不同循环比下的返混程度,计算模型参数n。

5、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

二、管式反应器流动特性测定实验装置主要配置:

管式反应器、流量计、水箱、循环泵、数显电导率仪、阀门、管路、高品质铝合金型材框架。

水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。

电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料:自来水、KCl溶液

三、技术参数:

1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。

2、管式反应器:直径φ40mm,长度1300mm;填料类型及尺寸:拉西环,Ф4mm。

3、水泵:微型磁力泵,流量12L/min,扬程6m,功率30W。

4、循环泵:不锈钢增压泵,流量12L/min,扬程10m,功率90W。

5、水流量:6-60L/h和25~250L/h,液体转子流量计,观察、控制流量。

6、电导率仪:在线电导率检测仪,0-104S·cm),信号输出:光电耦合器隔离保护4-20ma信号输出,电导电极:1支。485通讯接口转换,标准MODBUS  RTU通讯协议,自动数据处理与屏幕显示实验曲线、数据,自动温度补偿:0-100℃。

7、控制示踪剂加入量5~10ml/次。

8、水箱:80L,透明有机玻璃材质。

9、管路:透明,壁厚≥2.0mm,透明可视材质。

10、304不锈钢仪表柜:内外双面喷塑,各项操作及显示、调节、控制全在控制屏面板进行。

12、外形尺寸:1300×500×2000mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

13、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

四、测控组成:

变量

检测机构

显示机构

执行机构

进水流量

转子流量计

转子流量计

手动调节

循环流量

转子流量计

转子流量计

手动调节

浓度

在线电导率仪

数字显示
