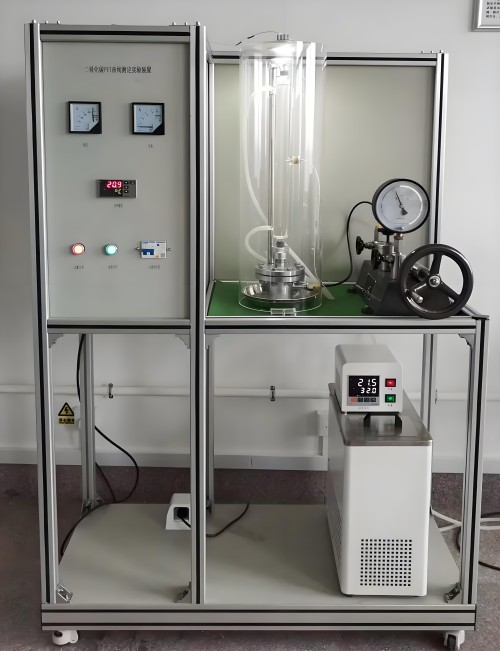

KH-HC333二氧化碳PVT曲线测定实验装置
产品详细信息

KH-HC333二氧化碳PVT曲线测定实验装置

一、二氧化碳PVT曲线测定实验装置功能

1、学习和掌握CO2的P-V-T关系曲线测定方法和原理。

2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象,增强对临界状态的感性认识和热力学基本概念的理解。

3、测定CO2的PVT数据,在P-V图上绘出CO2等温线。

4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。

5、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

二、二氧化碳PVT曲线测定实验装置主要配置

精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、超级恒温水浴,温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。

水:自带蓄水箱。

电:电压AC220V,3kW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

三、二氧化碳PVT曲线测定实验装置技术参数

1、操作条件:不大于50℃,不大于10MPa。

2、高压容器用45号钢一次性加工成型,表面采用镀铬处理。

3、玻璃毛细管:承压≤10MPa,长度600mm。

4、玻璃夹套:带刻度,温度传感器测口。

透明有机玻璃保护罩,φ250×760mm

5、活塞式压力计:检验压力范围0-60MPa,可设定最高压力。

6、指针式压力表:范围0-10MPa,精度0.4%FS。

7、温度传感器:Pt100,显示分度0.1℃。

8、超级恒温水浴:无氟环保制冷,带循环泵,温度范围-5~100℃,控温精度0.1℃。

9、额定电压:220V,总功率:3kW。

10、外形尺寸:1200×500×1700mm,外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

11、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

四、测控组成

变量

检测机构

显示机构

执行机构

温度

PT100铂电阻

数字温度控制仪

调压模块

压力

压力表

就点显示

阀门
