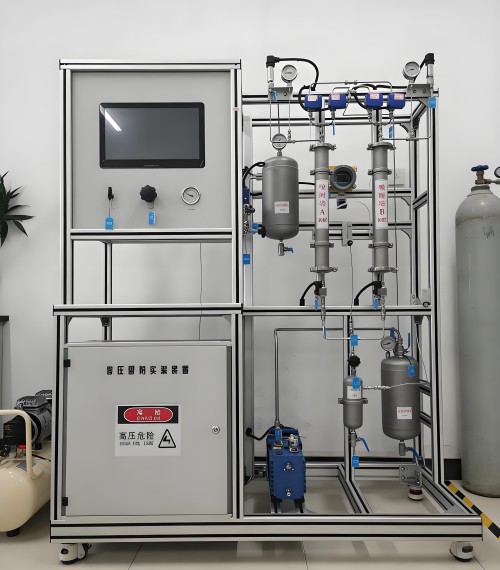

KH-HC314变压吸附实验装置
产品详细信息

KH-HC314变压吸附实验装置

一、变压吸附实验装置功能:

1、理解吸附理论、掌握所学理论知识,并与实践相结合。

2、掌握吸附中变压吸附的应用,了解变压吸附设备,并学会设备的操作。

3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。

4、了解和掌握分子筛变压吸附提纯氧气,以及其它混合气体分离提纯的原理。

5、可实现移动终端扫装置上和说明书上二维码,能够获取装置教学视频介绍。该视频是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

二、变压吸附实验装置主要配置:

吸附塔、吸附剂、干燥器、油水分离器、空压机、真空泵、缓冲罐、压力表、流量计、测氧仪、不锈钢管路、阀门、中央处理器、触摸屏、高品质铝合金型材框架。

电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

气:空气来自空压机(自带气源)。

实验物料:空气。常压操作,温度:<50℃。

三、技术参数:

1、吸附塔:管径Φ38mm,管长750mm,304不锈钢材质,两端快装卡套连接方便填装吸附剂。吸附塔入口段装有气体吸湿和干燥器。

2、无油静音空压机:功率550W,排气量36L/min,额定排气压力0.8MPa。

3、真空泵:旋片式真空泵  抽速: ≥2L/s, 转速: 2800r/min,功率: 370w。

4、气体转子流量计:16-160ml/h和25-250ml/h,根据产气量选配。

5、吸附剂:PSA-5A型富氧分子筛,颗粒规格:0.4-0.8mm。

6、氧分析仪:防爆式氧气浓度传感器,量程0~100%,最小检测量:0.01%,输出信号4-20mA,DC24V供电。

7、工作压力:-0.1-0.6MPa,温度计:0-100℃。

8、塔体、管路、管件及阀门均为304不锈钢。

9、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。

10、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。

11、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。

12、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。实现压力、温度、含氧量,吸附时间的显示, 以及阀门调节、吸附时间控制等操作,实现整个变压吸附系统的全自动控制。

13、外形尺寸:1300×550×1800mm,外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

14、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

15、配数据采集软件一套,在线工业组态软件一套。

四、测控组成:

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动调节

吸附塔温度

温度传感器

触摸屏

吸附压力

压力传感器

触摸屏

氧浓度

氧浓度传感器

触摸屏

吸附时间

时间控制器

触摸屏
