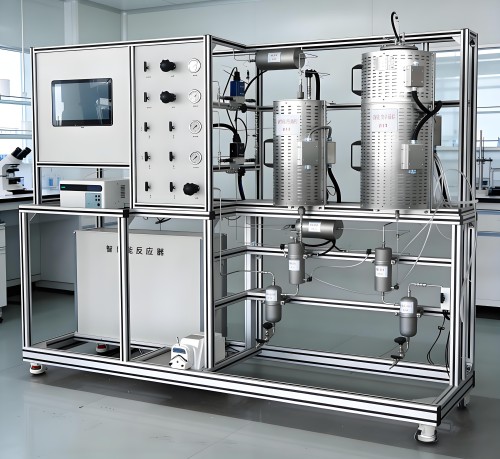

KH-HC307多功能反应实验装置
产品详细信息

KH-HC307多功能反应实验装置

一、多功能反应实验装置特点

1、本装置由固定床反应器、流化床反应器及釜式反应器组成,三套系统间可切换操作;应用于反应工程和催化反应工程和催化工程及化工工艺、生化工程、环境保护专业。

2、可进行间歇、连续操作,能够完成气-固、固-液、液-液、气-液-固反应,操作方式多样化。

3、各温度控制处实际温度与设定温度误差≦2℃;显示精度:0.1℃。温度控制灵活。恒温区较宽,采用高精度智能化仪表测、控温;整机流程设计合理,设备安装紧凑,操作方便,性能稳定,重现性好。

二、多功能反应实验装置功能

1、了解多功能催化反应实验装置的组成及工艺。

2、进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。

3、进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。

4、了解液相釜式反应器的基本结构及工作原理。

5、全触摸集成化控制,高稳定数据传输,硬件加密。

6、装置可实现移动终端扫码,获取装置三维工艺视频介绍。

三、多功能反应实验装置主要配置

固定床反应器、流化床反应器、釜式反应器、预热器、加热炉、计量泵、气泵、、冷凝器、气液分离器、质量流量计、湿式气体流量计、压力表、调速电机、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。

水:装置需冷却水,自带和自来水管相连的接口。

电:电压AC380V,功率8.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。

四、多功能反应实验装置技术参数

1、固定床反应器:φ20×550mm,316L不锈钢材质;热电偶套管,φ3mm,内插Φ1mm热电偶;催化剂装填量:5-30ml;最高使用压力,0.2MPa。

2、流化床反应器:稀、浓相段直径:Φ20mm、高350mm,扩大段直径:Φ57mm,长200mm;热电偶套管,Φ3mm,内插Φ1mm热电偶,316L不锈钢材质。催化剂装载量:10-50ml。

3、固定床反应器加热炉:ф280×550mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬。内层为保温层,外层为网孔防护层。最高使用温度,900℃。

4、流化床反应器加热炉:ф300×600mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬。内层为保温层,外层为网孔防护层。最高使用温度,900℃。

5、预热器:不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。

6、不锈钢搅拌釜式反应器,釜容积1.0L,釜加热功率:1.5KW,搅拌转速0-500r/min,搅拌电机无级调速。最高实用温度:200℃,最高使用压力:0.15Mpa。

7、2 路气体管路,气体质量流量控制器控制气体流量,流量规格:200ml/min,N2标定,准确度:±1%F.S。

1、加料罐:体积1000ml,材质:石英玻璃,数量1个。

2、液体混合器:50 ml,材质:304不锈钢,数量1个。

10、产品冷凝器:316L卫生级不锈钢,Φ76×200mm(316L内盘管),数量2个。

11、气液分离器:容积500mL,316L卫生级不锈钢,数量2个。

12、液体泵:蠕动泵,转速范围0.1~50rpm,流量:0.2-10ml/min,4~20mA远程输出控制,数量2台。

13、湿式气体流量计:额定流量:0.2m3/h,容积:2L,精度:±1%。

14、温度传感器:K热电偶,显示分度0.1℃。

15、管路阀门:316L不锈钢精密卡套管和阀门。

16、节能环保冷凝系统:温度范围-10~20℃,容积5L,控温精度±0.5℃。

17、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。

18、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。

19、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。

20、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。

21、额定电压:380V,总功率:8.0kW。

22、外形尺寸:1800×600×1900mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

23、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。

24、配数据采集软件一套,在线工业组态软件一套。

五、测控组成

变量

检测机构

显示机构

执行机构

气体流量

气体质量流量控制器

触摸屏

阀控

液体加入量

蠕动泵

触摸屏

转速调节

固定床预热温度

K型热电偶

触摸屏

调压模块

固定床加热炉温度

K型热电偶

触摸屏

调压模块

固定床反应温度

K型热电偶

触摸屏

流化床预热温度

K型热电偶

触摸屏

调压模块

流化床加热炉温度

K型热电偶

触摸屏

调压模块

流化床反应温度

K型热电偶

触摸屏

釜式反应器温度

K型热电偶

触摸屏

调压模块

反应压力

指针式压力表

压力表就地显示
