流量是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。

一、流量安装检测控制实训系统功能:

1、以液位为测量对象，工艺流程简明，配置多类型的流量系列仪表，整个系统采用开放性设计，可进行仪表的选型、安装、调校检定、调节系统投运、故障设置及排除、联锁投运等实训功能。

2、流量安装检测控制实训系统主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。

二、实训项目:

1、节流元件认识、选型、安装；流量变送器选型

2、气体管道的流量检测

3、流量检测的比较校验

4、称重系统的操作

5、流量系统的温压补偿认识

6、流量调节显示仪表选型组态、调试、投运

7、流量检测、变送、调节显示系统故障排除

8、流量系统报警及连锁控制系统设计。

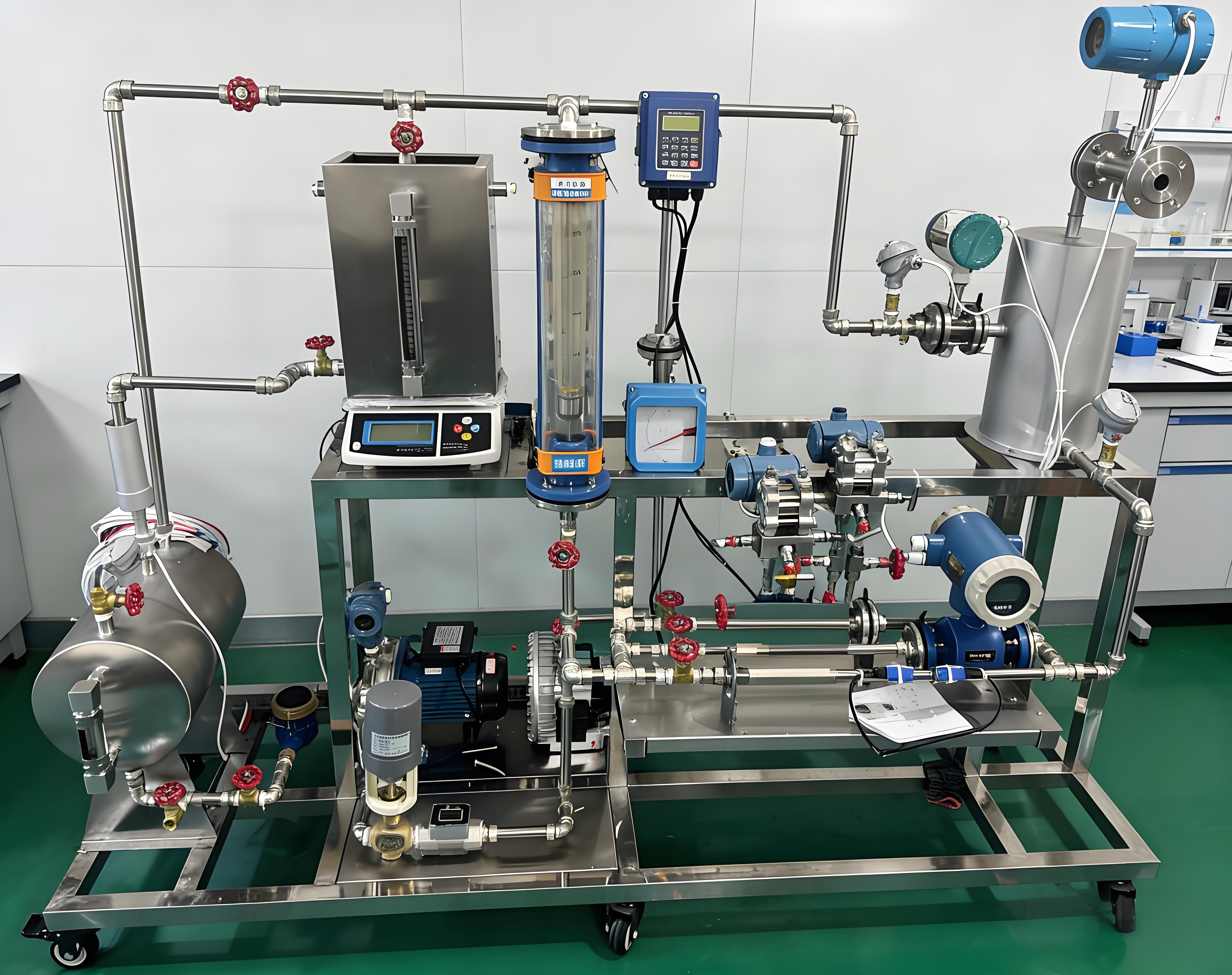

三、流量安装检测控制实训系统配置:

1、304不锈钢系统框架外形尺寸（长宽高）2000×700×1700mm

2、玻璃转子流量计（1台）0.16-1.6m3/h。

3、金属管浮子流量计（1台）

4、孔板（2台）定制。

5、文丘里（1台）定制。

6、差压变送器（1台） CXT。

7、电动调节阀（1台）

8、电磁流量计（1台）

9、涡轮流量计（1台） LWGY-15。

10、超声波流量计（1台）

11、涡轮流量计（1台）LWGQ-15。

12、热式气体质量流量计（1台）

13、液位计（2支）0-300mm。

14、称重仪（1台）

15、离心泵（1台）0.75kW。

16、风机（1台）

17、铂热电阻（1只） WZP-270 L50。

18、温度变送器（1只）Pt100。

20、压力变送器（1只）

21.旋翼式水表（1台）

22.输入侧防爆安全栅（2台）

23、电加热管（1支） 220V/1.5KW。

24、单相调压模块（1块）单相。

25、彩色7寸12路万能输入模块：1套含485通信、多种万能信号输入输入信号电 流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方、电 压：0～5V、1～5V、0～5V开方、1～5V开方、0～20mV、0～100mV、±20mV、±100mV、热 电 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2线性电阻：0～400Ω、热 电 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

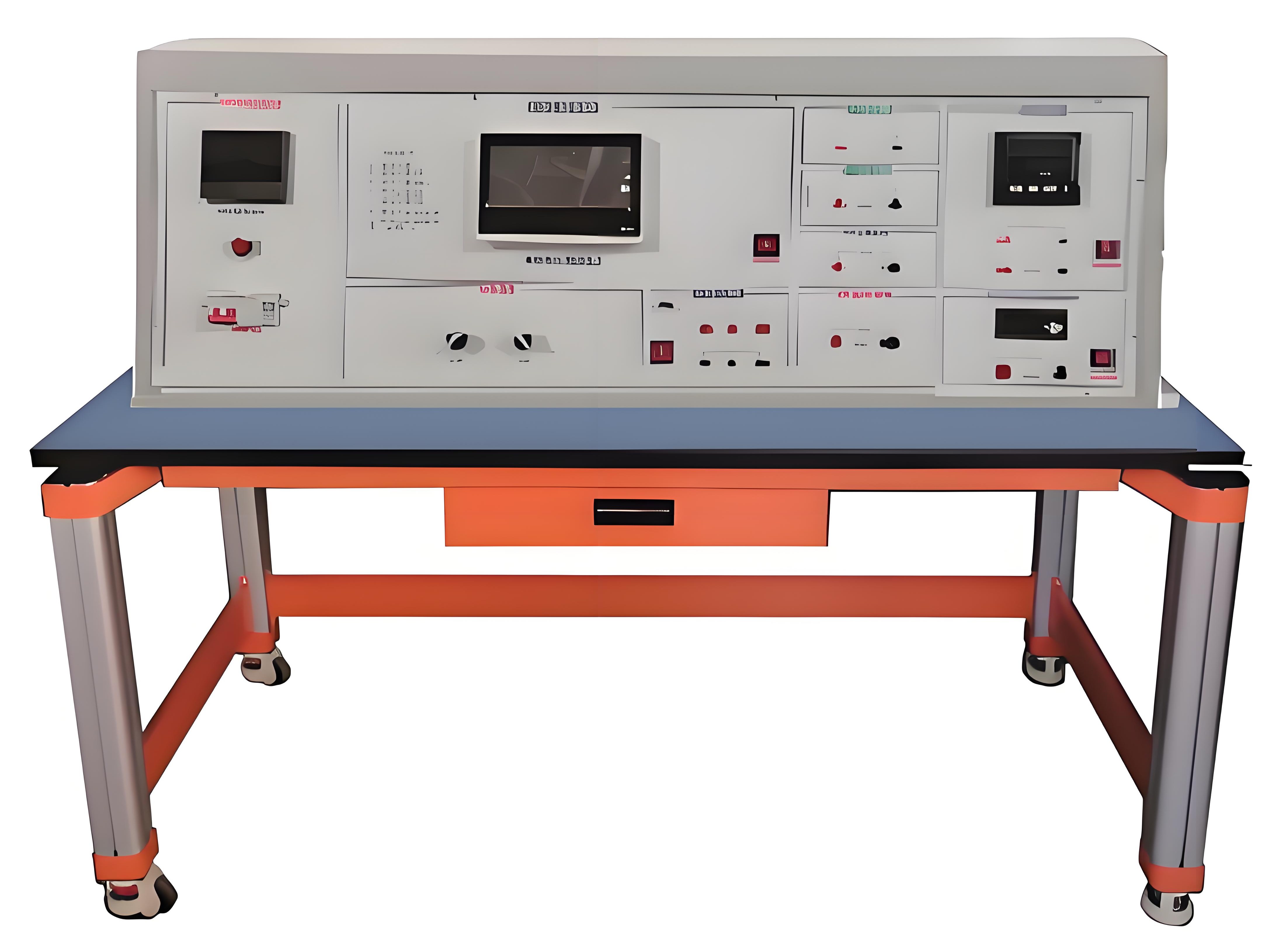

26、实训平台实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。颜色：桔色。实验平台为1.5MM板金制作，形状L形，空调室内机为壁挂式，可以挂在平台上。

三、POR01模块装置：

手机APP请扫描主机开机时显示的软件二维码或APP”下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。

1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据。

2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能。

3）语言功能：支持中文/英文语言选择

4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确保控制安全。

5）分时计量：根据时间分别计算系统显示用户数据和控制动态

6）屏幕翻转功能：可以实现液晶四方翻转：可以向左 向右向下、向上翻转，方便使用。

7）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0.00-1.00PF、测量精度1.0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡保护：断开、欠压保护：断开。

8）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据

9）APP数据：电流测量、电压、电能、功率数据、功率因数数据、

10）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台。

11）实验台过值报警功保护能：对实验台进行过压、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作。

12）TFT真彩屏IPS高清显示，

13）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。

14）电压：支持电压220V50HZ/380V50HZ.

15）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2.5显示。

16）提供设以下安全报告截图：A、电击媓量和危险防护安全、B、SEVL电路、C受限制电源、D发热要求、E异常工作和保护条件
