气动薄膜控制阀在《热工化工检测技术》课程教学的重要组成部分，通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。通过流量、压力；产生交变压力信号控制流体过程，以加深学生对压力检测技术的理解。

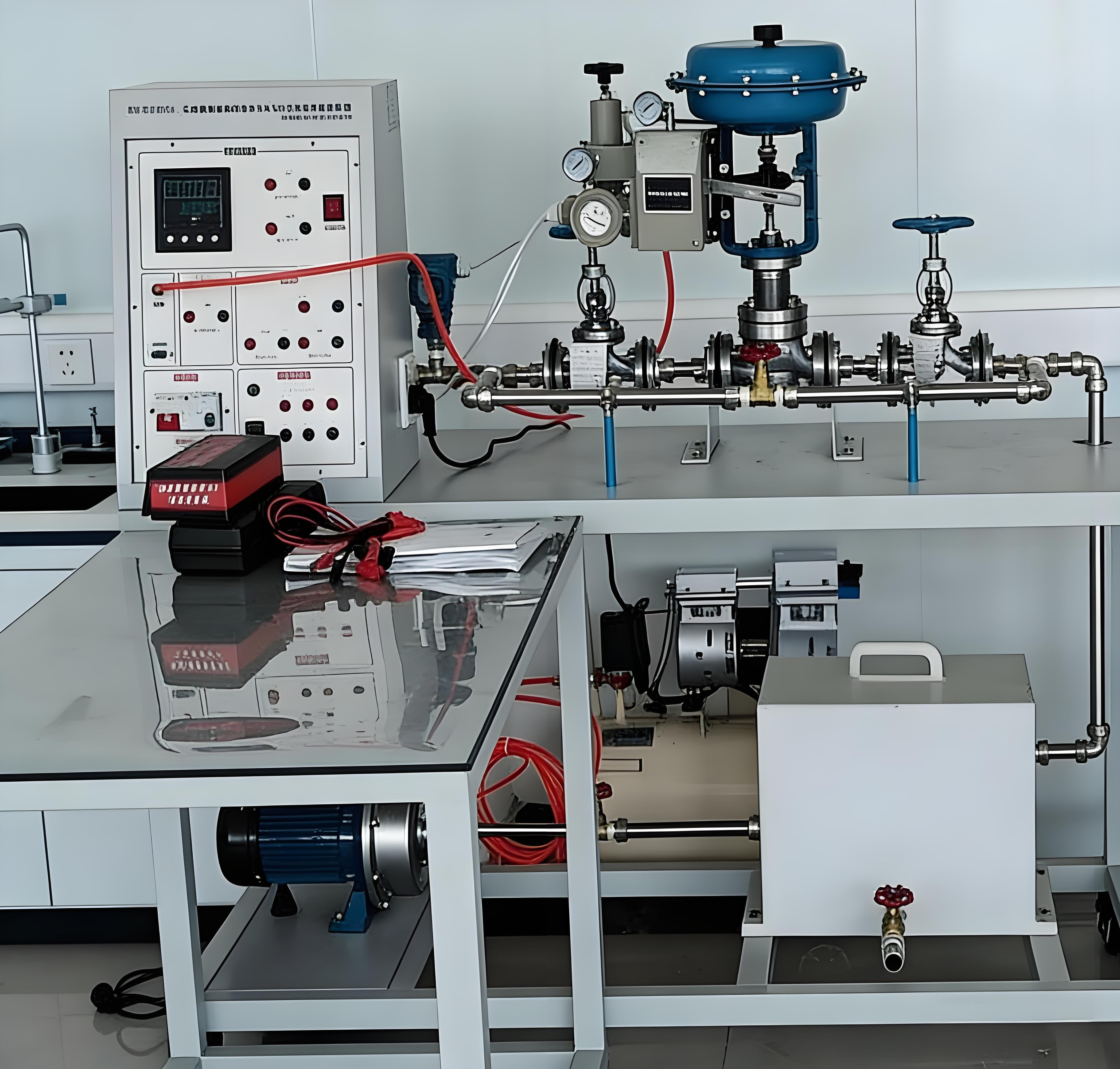

一、气动薄膜控制阀安装与电气阀门定位器校验实训系统功能：

1、熟练掌握气动薄膜控制膜头的拆解与组装

2、熟练掌握阀门定位器在控制阀上的安装、调试

3、熟练掌握手操器的电路、气路连接

4、调熟练掌握节阀行程校验

5、熟练掌握调节阀本体试漏

6、熟练掌握调节阀泄漏量测试。

二、气动薄膜控制阀安装与电气阀门定位器校验实训系统配置：

一）操作台参数：

1、外形尺寸（长宽高）1400×600×700mm。

2、实训台面采用一级冷轧钢板

3、实训台架采用50*50mm方钢管焊接，能调整水平；

4、表面喷塑处理；

5、实训台面板。

二）漏电开关1个：电压220VAC；

三）盘内附件1套：仪表接线端子、铜管测量管道、电源插座、开关

四）数字精密压力变送器1个

1、测量范围：0～0、6Mpa

2、测量介质：气体；

3、表盘直径：100mm；

4、安装方式：仪表盘上安装；

5、现场显示

6、输出4-20mA

五）压力量计1个

1、测量介质：气体；

量范围：0～0、6Mpa

2、测量介质：气体；

3、表盘直径：100mm；

4、安装方式：仪表盘上安装；

5、现场显示

6、输出4-20mA

六）行程测量专用仪表1套

1、量程、0-30mm；

2、液晶显示器；

3、磁性仪表座；

4、测量调节阀行程时专用链接件；

5、配数据专用线

七）安装支架2套

1、材质：碳钢法兰；公称通径DN32；PN1、6Mpa。

2、支架底部可自由移动；

3、表面镀锌处理。

八）辅助操作台1套

1、参考尺寸：≥1200*600*700mm，二层；

2、实训台面采用一级冷轧钢板；

3、实训台架采用30*30mm方钢管焊接，能调整水平；

4、表面喷塑处理；

5、配零部件定位摆放标识；

6、实训台面铺厚度2mm透明胶板。

九）操作器

供电电源：220VAC；阀位给定输出信号：4～20mA；阀位反馈输入信号：4～20mA，通讯方式：RS485。

十）空气压缩机

十）水泵：750W，不锈钢涡旋式

十一）水箱：工程塑料板，防生锈

十二）POR01模块装置

手机APP请扫描主机开机时显示的软件二维码或APP”下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。

1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据。

2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能。

3）语言功能：支持中文/英文语言选择

4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确保控制安全。

5）分时计量：根据时间分别计算系统显示用户数据和控制动态

6）屏幕翻转功能：可以实现液晶四方翻转：可以向左 向右向下、向上翻转，方便使用。

7）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0、00-1、00PF、测量精度1、0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡保护：断开、欠压保护：断开。

8）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据

9）APP数据：电流测量、电压、电能、功率数据、功率因数数据、

10）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台。

11）实验台过值报警功保护能：对实验台进行过压、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作。

12）TFT真彩屏IPS高清显示，

13）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。

14）电压：支持电压220V50HZ/380V50HZ。

15）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2、5显示。

16）提供设以下安全报告截图：A、电击媓量和危险防护安全、B、SEVL电路、C受限制电源、D发热要求、E异常工作和保护条件。
